4 I/O Box
Interfaces
Longitud máxima del cable
para el cableado RS485
Monitorización de la
planta
Norma de potencia
efectiva y norma de
potencia reactiva
Fuente de alimentación (recomendado)
Modelo comercial
Entrada
Salida
Temperatura ambiente
Autorizaciones
4 I/O Box

4.1 Contenido de la entrega

Compruebe que el contenido de la entrega de todos los
productos esté completo y que no presente daños externos
visibles. En caso de que no esté completo o presente daños,
póngase en contacto con su distribuidor.
A

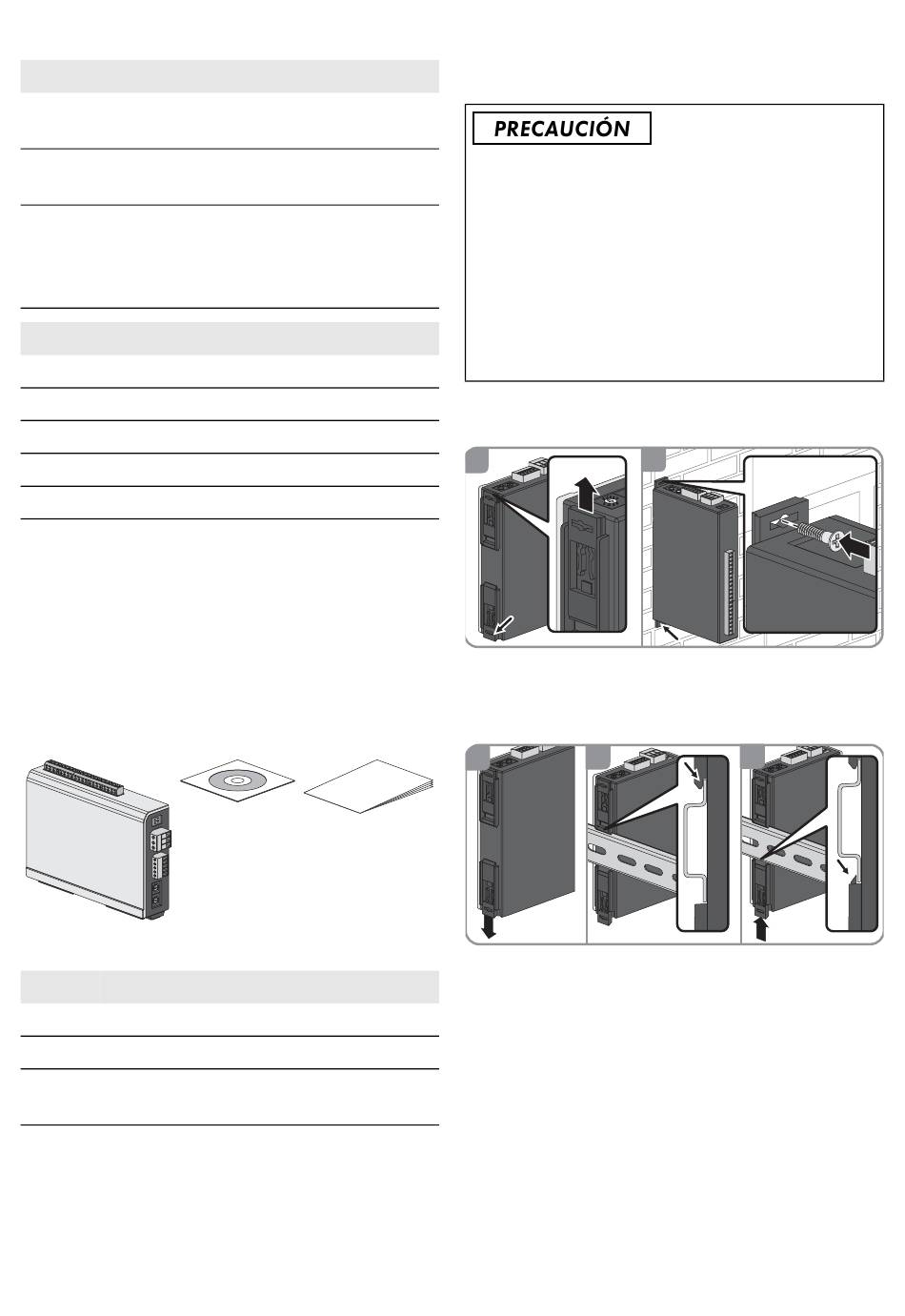

Imagen 2: Contenido de la entrega de la I/O Box
Posición Cantidad Denominación
A 1
B 1
C 1
48 IMVIOBOX-IA-xx-11
1200 m (4000 ft)
Sunny Portal, SunSpec
Modbus TCP
Valor constante, curva o
control remoto a través de
SunSpec Modbus TCP con
I/O Box
CLCON-PWRSUPPLY
De 100 Vca a 240 Vca
24 Vcc; 2,5 A
De -25 °C a +70 °C
CE, UL
C
B
I/O Box
CD
Instrucciones breves para la
instalación
SMA Solar Technology AG / SMA Solar Technology America LLC

4.2 Montaje de la I/O Box

Daños en el producto y los cables debido a la
penetración de humedad
El Inverter Manager y la I/O Box no están protegidos
contra las salpicaduras de agua. Podría penetrar
humedad y dañar los productos y cables.
• El Inverter Manager y la I/O Box deben instalarse
en entornos secos; por ejemplo, en interiores o en
una carcasa protegida contra salpicaduras de agua
(tipo de protección: mínimo IP54 (NEMA 3R)).

4.2.1 Variante 1: Montaje en pared

1
4.2.2 Variante 2: Montaje en carril
DIN
2
1
2
3
Instrucciones de instalación
