4 I/O Box

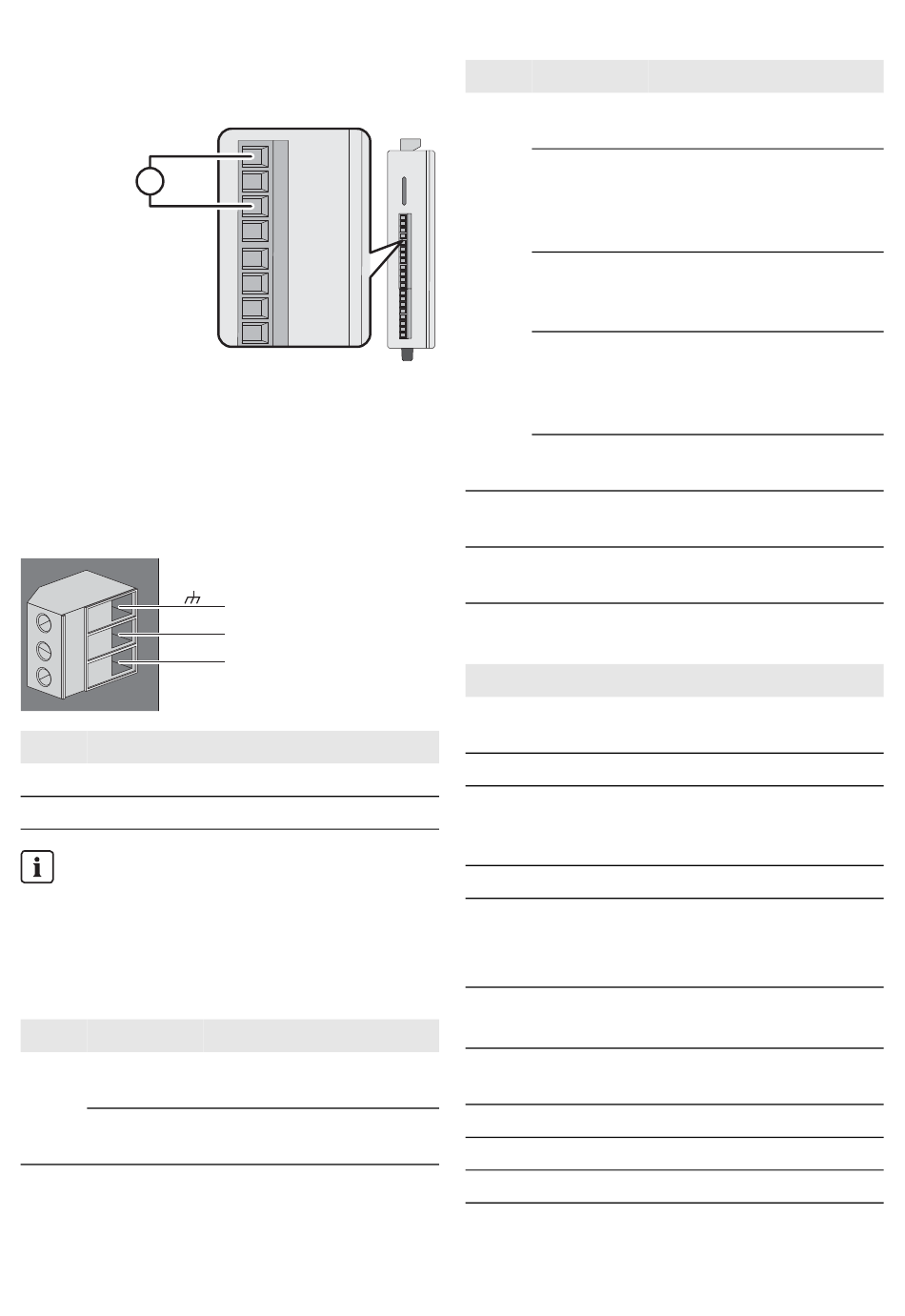

Conexión de una fuente de señal
(de 10 a 30 V) con señales de salida digitales
10 V to 30 V
U U
Wet Contact:
0 V to 3 V = off
10 V to 30 V = on
4.3.4 Conexión de la I/O Box al
suministro de tensión
Conecte la línea de conexión de 12 a 36 V CC con el
borne del suministro de tensión. Conecte la toma a tierra de
la línea de conexión al borne "V-" y acople la patilla de
toma a tierra si hay una toma a tierra disponible.
V−
V+
Patilla Asignación
V- Suministro de tensión
V+ +24 V CC nominal (de +12 V CC a 36 V CC)
Diámetro de los hilos de conexión
Por motivos de seguridad, los hilos de conexión del
suministro de corriente deben tener un diámetro
mínimo de 2 mm².
4.3.5 Señales led de la I/O Box
Led Estado
Power Encendido en
amarillo
Desactivado
50 IMVIOBOX-IA-xx-11
COM0
DI0
DI1
DI2
DI3
GND
DI4
DI5
Explicación
La I/O Box está en
funcionamiento.
La I/O Box no está en
funcionamiento.
SMA Solar Technology AG / SMA Solar Technology America LLC
Led Estado
Ready Encendido en
verde
El verde
parpadea
una vez por
COM0
DI0
segundo.
DI1
DI2
DI3
GND
DI4
Intermitente
DI5
DI6
DI7
COM1
en verde cada
DIO0
DIO1
DIO2
DIO3
0,5 segundos
GND
DIO4
DIO5
DIO6
DIO7
Intermitente
en verde
Desactivado
Puerto Intermitente
1 en verde
Puerto Intermitente
2 en amarillo
4.4 Datos técnicos
Datos del sistema
Suministro de corriente
Cableado
Dimensiones
Peso
Rango de temperatura de
funcionamiento
Temperatura de
almacenamiento
Humedad relativa del aire,
sin condensación
Altitud de funcionamiento
Estándares y certificaciones
Garantía
Explicación
El sistema está listo para
funcionar.
Se ha activado la función de
"Localizar".
El firmware se actualiza.
Si el led verde se enciende
5 segundos y se apaga por
5 segundos, el sistema se
encuentra en "Safe Mode".
El sistema no está listo para
funcionar.
Se envían o reciben datos.
Se envían o reciben datos.
24 Vcc nominal,
De 12 Vcc a 36 Vcc
Cable I/O máx. 4 AWG
27,8 mm x 124 mm x
84 mm
(1.09 x 4.88 x 3.31 in)
< 200 g
Módulo estándar:
De -10 °C a +75 °C
(De 14 °F a 167 °F)
De -40 °C a +85 °C
(De -40 °F a 185 °F)
Del 5% al 95%
< 2000 m
UL 508, CE, FCC clase A
5 años
Instrucciones de instalación
