Limpieza De La Válvula Multivía - Toro Multi Pro 1750 Manual Del Operador

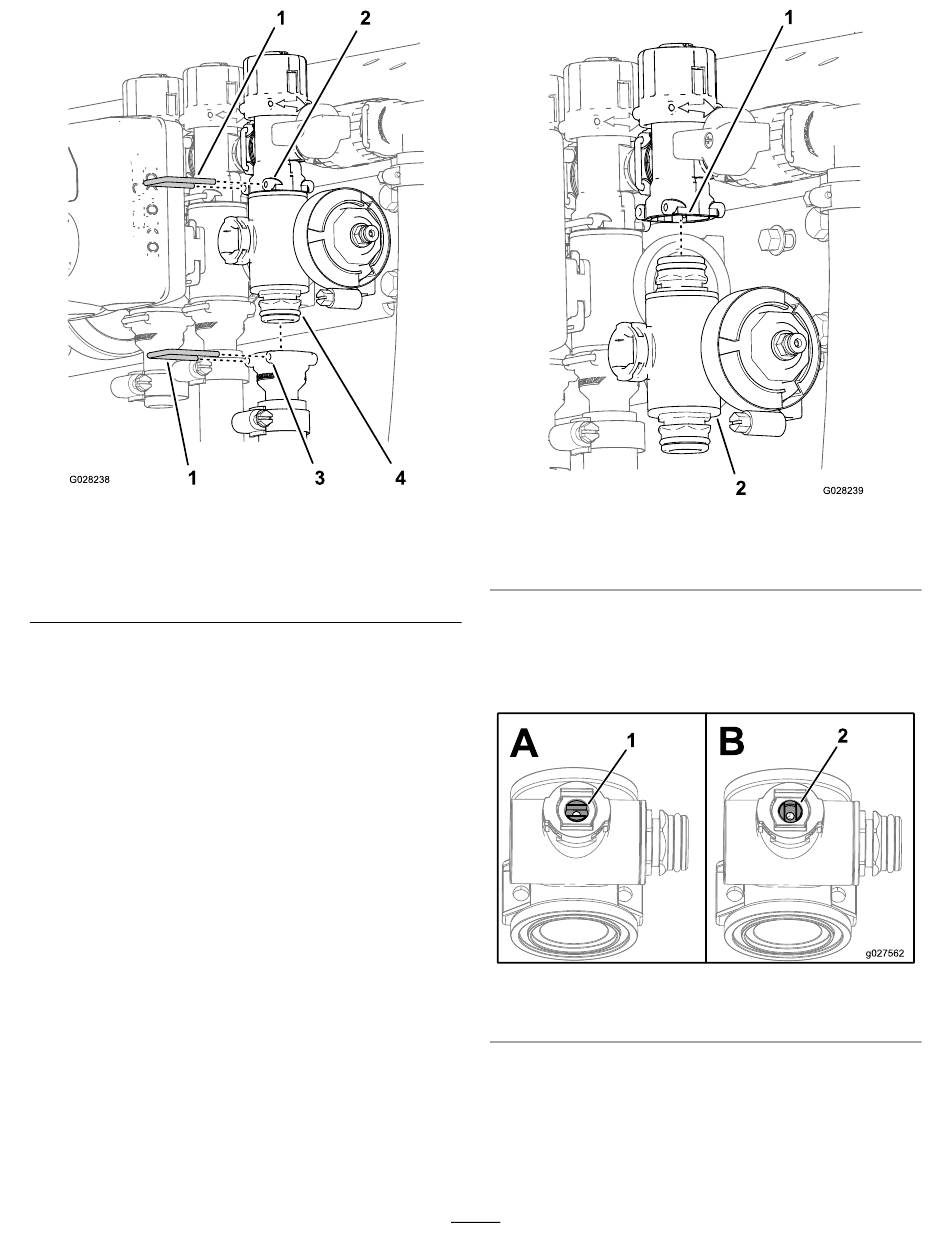

Figura 69
1. Horquilla de retención
2. Alojamiento (acoplamiento
de desvío)
3. Válvulas de sección izquierda y derecha:
retire los pernos con arandela prensada y
las contratuercas con arandela prensada que
sujetan la(s) válvula(s) de sección al soporte de
las válvulas, y retire el/los distribuidor(es) de la
máquina; válvula de la sección central: retire
el distribuidor de la válvula de sección de la
máquina (Figura 70).
g028238
3. Alojamiento (conector de
salida)
4. Conjunto de válvula del
distribuidor
1. Acoplamiento de desvío
Limpieza de la válvula multivía
1. Ponga el vástago de la válvula en la posición de
cerrado (Figura
1. Válvula abierta
2. Retire los dos conectores de extremo de cada
extremo del cuerpo del distribuidor
y Figura 73).
68
Figura 70
2. Distribuidor de la válvula
de sección
71, B).
Figura 71
2. Válvula cerrada
(Figura 72
g028239
g027562
