A-4

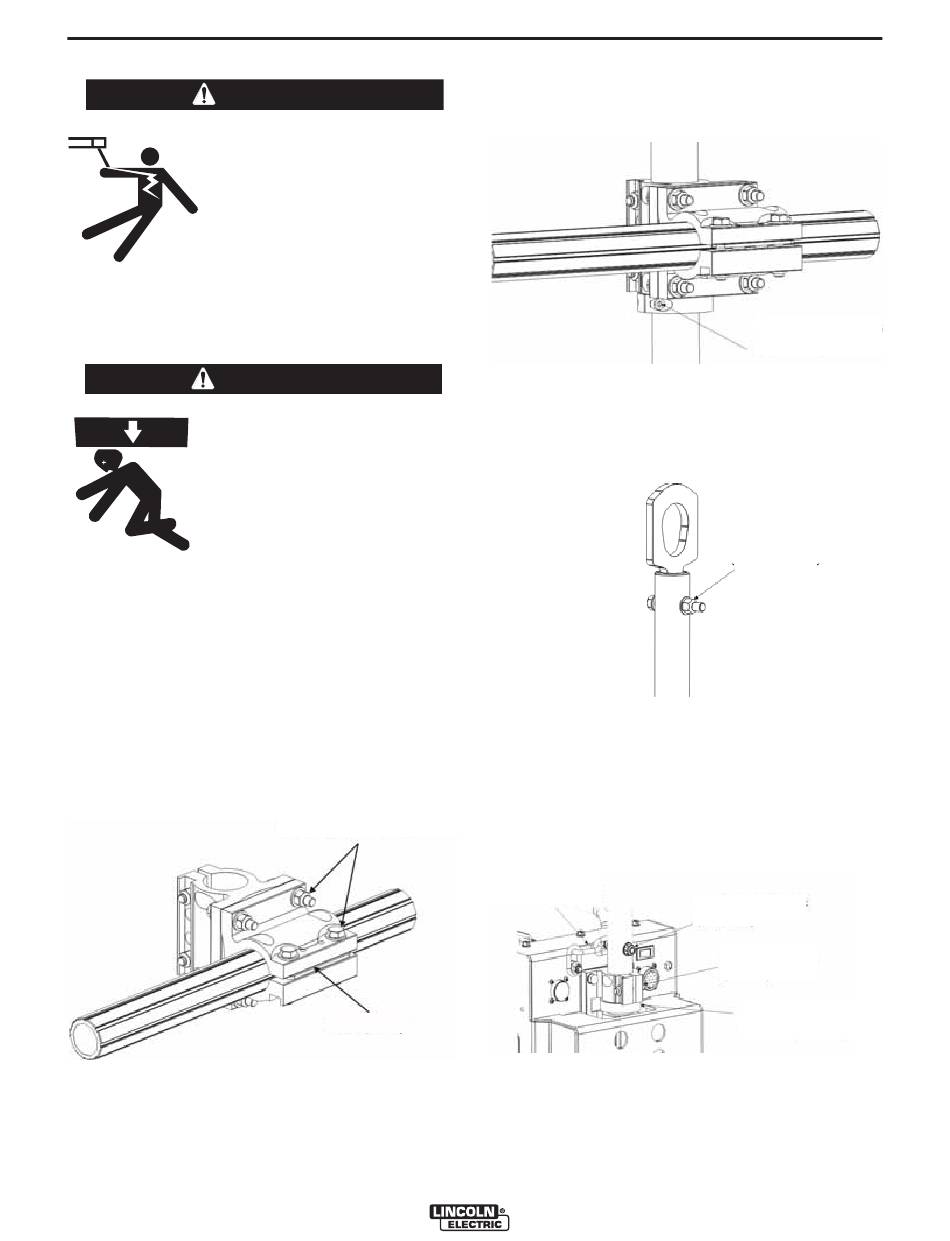

ENSAMBLE GENERAL
ADVERTENCIA
La DESCARGA ELÉCTRICA
puede causar la muerte.
• Las abrazaderas y collarines que
no están bien asegurados pueden
moverse
partes en el potencial del electrodo
hagan contacto con el armazón del
tractor u otros componentes.
• Sólo personal calificado deberá instalar, utilizar o dar
servicio a este equipo.
------------------------------------------------------------------------
ADVERTENCIA
El EQUIPO QUE CAE puede
provocar lesiones.
• Levante sólo con equipo de
capacidad adecuada.
• Asegúrese de que la máquina
está estable cuando la levante.
• No levante la máquina si el gan-
cho de levante esta dañado.
• No levante la máquina mientras esté suspendida de
la oreja de levante.
• No asegurar las abrazaderas, collarines, cadenas y
oreja de levante adecuadamente puede dar como
resultado lesiones físicas.
------------------------------------------------------------------------
Abrazaderas
• Apriete los pernos de las abrazaderas a 34 Nm (25 pies-libras).
• Utilice las abrazaderas con una llave en los tubos horizontales.
FIGURA A.1 - ABRAZADERAS
INSTALACIÓN
provocando
que
las
Apriete a 34 Nm (25 pies-libras)
Llave de la Abrazadera
CRUISER™
Collarines
• Apriete el tornillo del collarín a 0.3 Nm (42 pulg-libras)
FIGURA A.2 – COLLARINES
Oreja de Levante
• Apriete el hardware de la oreja de levante a 0.17 Nm (24
pulg-libras). No apriete de más o el mástil puede deformarse.
FIGURA A.3 - OREJA DE LEVANTE
Cadena y Anclaje del Mástil
• La cadena deberá de conectarse desde la base al
mástil antes de levantar.
• Apriete todo el hardware como se muestra.
FIGURA A.4 – CADENA Y ANCLAJE DEL MÁSTIL
Conecte la cadena
de la base al mástil
A-4
Apriete 0.3 Nm
(42 pulg-libras)
Apriete a 0.17 Nm
(24 pulg-libras)
Apriete a 0.17 Nm
(24 pulg-libras)
Apriete a 34 Nm
(25 pulg-libras)
Apriete el tornillo del collarín
a 0.3 Nm (42 pulg-libras)
