A-11
TOLVA DE FUNDENTE
La tolva de fundente puede montarse ya sea sobre un tubo
horizontal o vertical, o sobre el mecanismo de alimentación.
Para el mejor flujo de fundente, mantenga la manguera que va
de la tolva a la tobera tan vertical como sea posible.

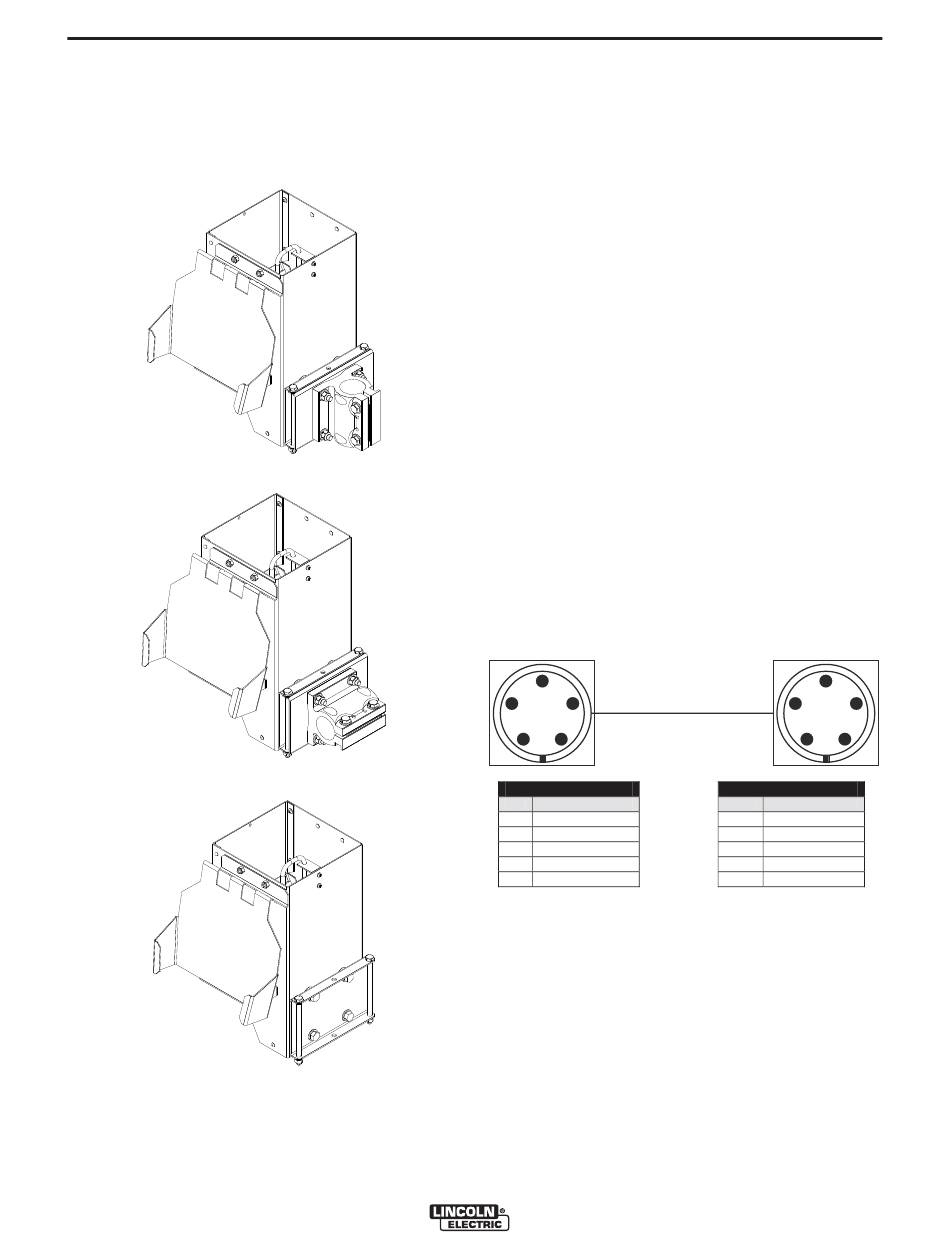

FIGURA A.16 – MONTAJE DE TUBO VERTICAL
FIGURA A.17 - MONTAJE DE TUBO HORIZONTAL
FIGURA A.18 – MONTAJE DEL MECANISMO DE ALIMENTACIÓN
INSTALACIÓN
CABLES
Cables de Control Arclink
Los Cables de Control ArcLink están disponibles en dos for-
mas:
• La serie K1543-xx para la mayoría de las instalaciones en
interiores o de fábrica.
• La serie K2683-xx para uso en exteriores o cuando el
equipo se mueve frecuentemente.
Los cables de control ArcLink/LincNet son cables de una alta
calidad especial para comunicación digital. Son cables con-
ductores calibre 5 de cobre con un recubrimiento de goma tipo
SO. Hay un par trenzado de calibre 20 para comunicaciones
de red. Este par tiene una impedancia de aproximadamente
120 ohms y una demora de propagación por pie de menos de
2.1 nanosegundos. Existen dos conductores de calibre 12 que
se utilizan para suministrar 40VCD a la red. El quinto alambre
es de calibre 18 y se utiliza como un cable de sensión del
electrodo.
El uso de cables no estándar puede llevar a paros del sistema,
deficiente inicio de arco y problemas de alimentación de alam-
bre.
Los cables de control conectan la fuente de poder al alimen-
tador de alambre, y éste a los otros alimentadores de alambre.
Los cables de control se pueden conectar de extremo a
extreme para extender su longitud. Utilice un máximo de 61 m
(200 pies) de cable de control entre los componentes.
FIGURA A.19 – CABLES DE CONTROL ARCLINK
E
D
A
C
Fuente de Poder
Pin
Función
A
ArcLink
B
ArcLink
C
Sensión de voltaje 67
D
40 VCD
E
Común
CRUISER™
B
Alimentador de Alambre
Pin
A
B
C
D
E
A-11
E
D
A
B
C
Función
ArcLink
ArcLink
Sensión de voltaje 67
40 VCD
Común
