19.2 Ajuste del par de giro

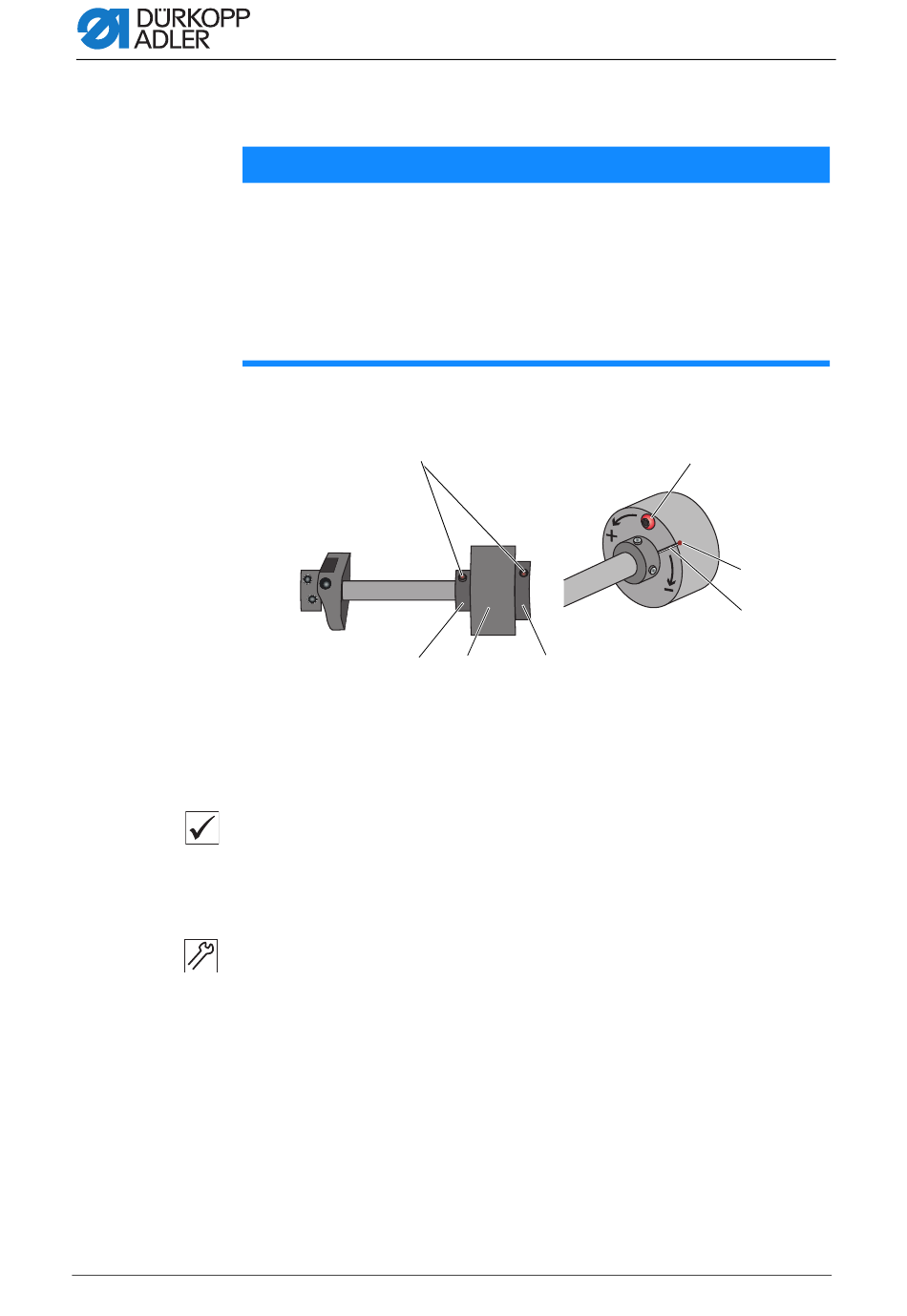

Fig. 87: Ajuste del par de giro
(1) - Pernos roscados
(2) - Anillo de ajuste izquierdo
(3) - Acoplamiento de enclavamiento
(4) - Anillo de ajuste derecho
Ajuste correcto
La máquina viene ajustada de fábrica de tal forma que el par de giro sea
8 N m cuando el punto de marca (6) se encuentra exactamente sobre la
hendidura de ajuste (5) del disco.
El par de giro se ajusta del siguiente modo:
1. Abata la parte superior de la máquina ( pág. 22).
2. Afloje el tornillo (7).
3. Gire el disco con el destornillador en la hendidura de ajuste (5) de
4. Apriete el tornillo (7).
102
Ajuste del acoplamiento de enclavamiento de seguridad
NOTA
Posibles daños materiales
Si se modifica el par de giro, es posible que el acoplamiento no
pueda desenclavarse cuando sea necesario.
A consecuencia de ello pueden producirse daños en la máquina,
p. ej. al bloquearse el hilo.
NO modificar el ajuste de fábrica.
Asegúrese de que se mantenga el par de giro de 8 N m.
①
② ③
de seguridad
forma que se alcance el par de giro de 8 Nm.
• Para aumentar la fuerza, gire en dirección +.
• Para disminuir la fuerza, gire en dirección -.
④
(5) - Hendidura de ajuste
(6) - Punto de marca
(7) - Tornillo
Instrucciones de servicio 867-M PREMIUM - 06.0 - 02/2020
⑦
⑥
⑤
