Devanador

15.2 Ajuste del devanador

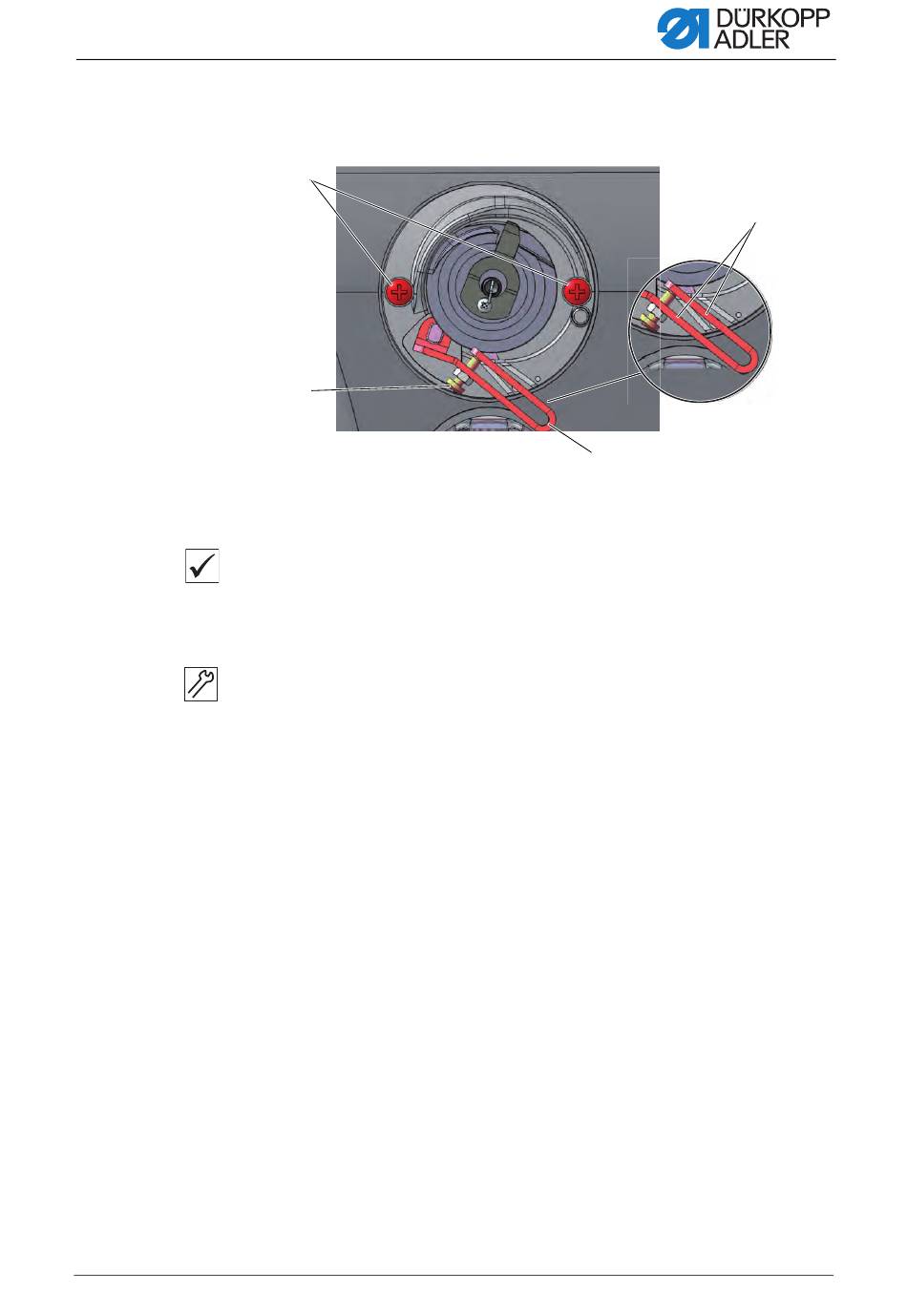

Fig. 64: Ajuste del devanador (1)
(1) - Tornillos
(2) - Tornillo
Ajuste correcto
La rueda del devanador marcha suavemente y sin juego axial.
El proceso de bobinado para automáticamente cuando se ha alcanzado
la cantidad de llenado deseada en la canilla.
El devanador se ajusta como se indica a continuación:
1. Retire la tapa del brazo ( pág. 22).
Desmontaje del devanador
2. Afloje los tornillos (1).
3. Retire el devanador.
Ajuste de la cantidad de llenado del devanador
La posición de los brazos (4) de la palanca del devanador (3) determina
la cantidad de llenado:
4. Gire el tornillo (2):
5. Coloque una canilla completamente llena en el devanador.
6. Abata hacia arriba la palanca del devanador (3) hasta que haga tope
Instrucciones de servicio 867-M PREMIUM - 06.0 - 02/2020
①
②
• Paralelos: parada automática del bobinado a 0,5 mm por debajo
del borde de la canilla
• Cerca entre sí: parada automática con una cantidad de llenado
mayor
• Más separados: parada automática con una cantidad de llenado
menor
• Para juntar los brazos (4): giro en el sentido contrario a las agujas
del reloj
• Para separar los brazos (4): giro en el sentido de las agujas del reloj
con el hilo.
③
(3) - Palanca de devanado
(4) - Brazos
④
