11. Atornille los 4 tornillos del anillo de sujeción (6).
12. Compruebe la elevación de bucle ( pág. 52).

17.4 Ajuste de la contracuchilla

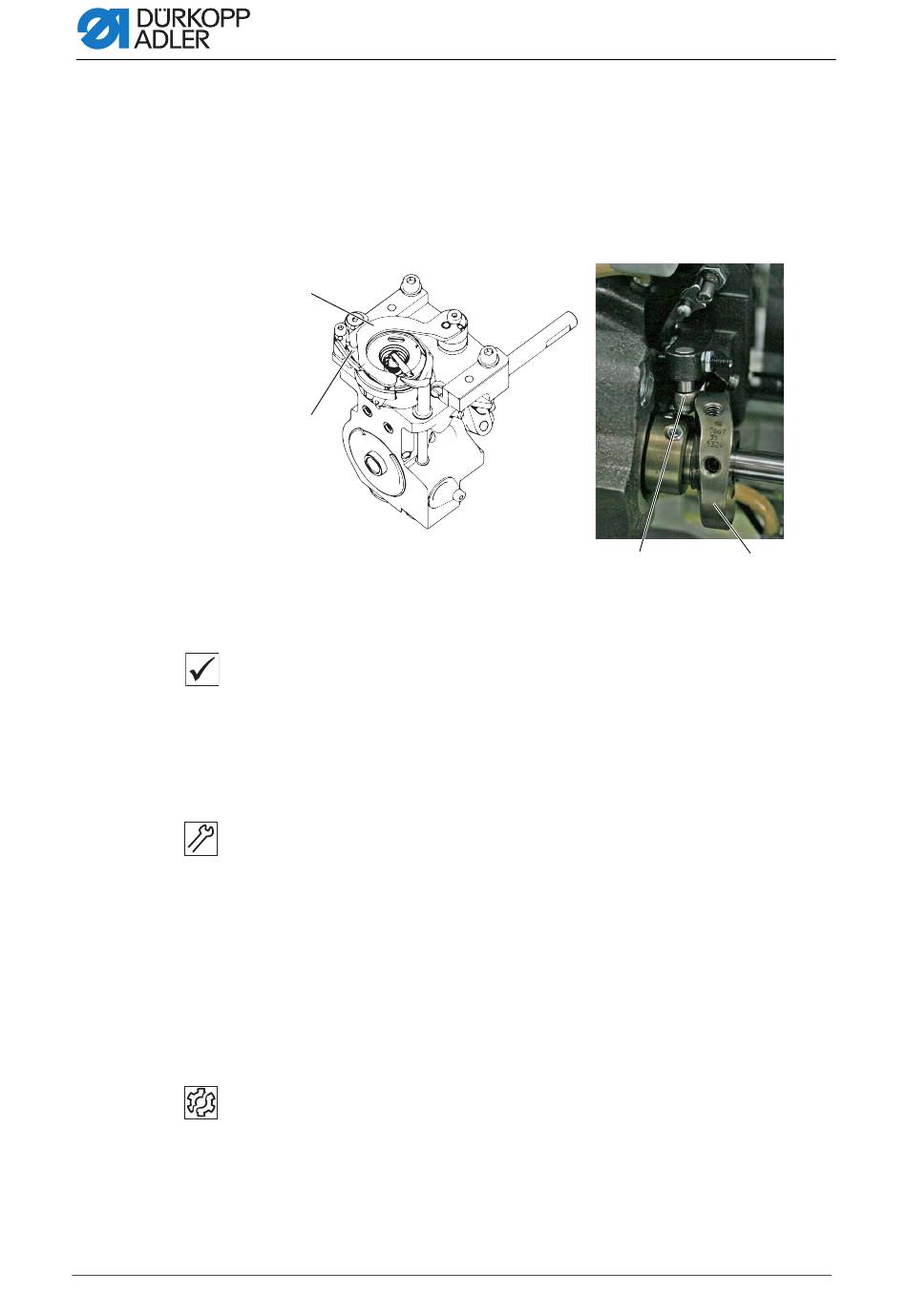

Fig. 79: Ajuste de la contracuchilla (1)
(1) - Cuchilla de tracción del hilo
(2) - Marca
Ajuste correcto
El hilo se corta con poca presión de manera segura. La presión se genera
a partir de la marca (2).
2 hilos con el máximo grosor para costura se cortan al mismo tiempo con
un corte limpio.
Comprobación del ajuste correcto
El ajuste de la contracuchilla se comprueba del siguiente modo:
1. Gire el volante hasta que la cuchilla de tracción del hilo (1) pueda
2. Gire manualmente la cuchilla de tracción del hilo (1) hacia fuera.
3. Coloque 2 hilos en la cuchilla de tracción del hilo (1).
4. Gire el volante hasta que la cuchilla esté girada hacia atrás.
5. Compruebe si los hilos presentan un corte limpio y si la presión se ha
Fallo
Averías en caso de ajuste incorrecto:
92
①
②
oscilar tras soltar el trinquete.
Para ello, presione la palanca con el rodillo (3) hacia la derecha contra
la leva de control (4).
generado a partir de la marca (2).
• Desgaste elevado de las cuchillas cuando la presión es excesiva
• Problemas al cortar el hilo
Cortahilos de hilo corto
③
(3) - Rol
(4) - Leva de control
