Desmontaje Y Montaje De La Placa De La Aguja - DURKOPP ADLER 867-M PREMIUM Instrucciones De Servicio

3.5.6

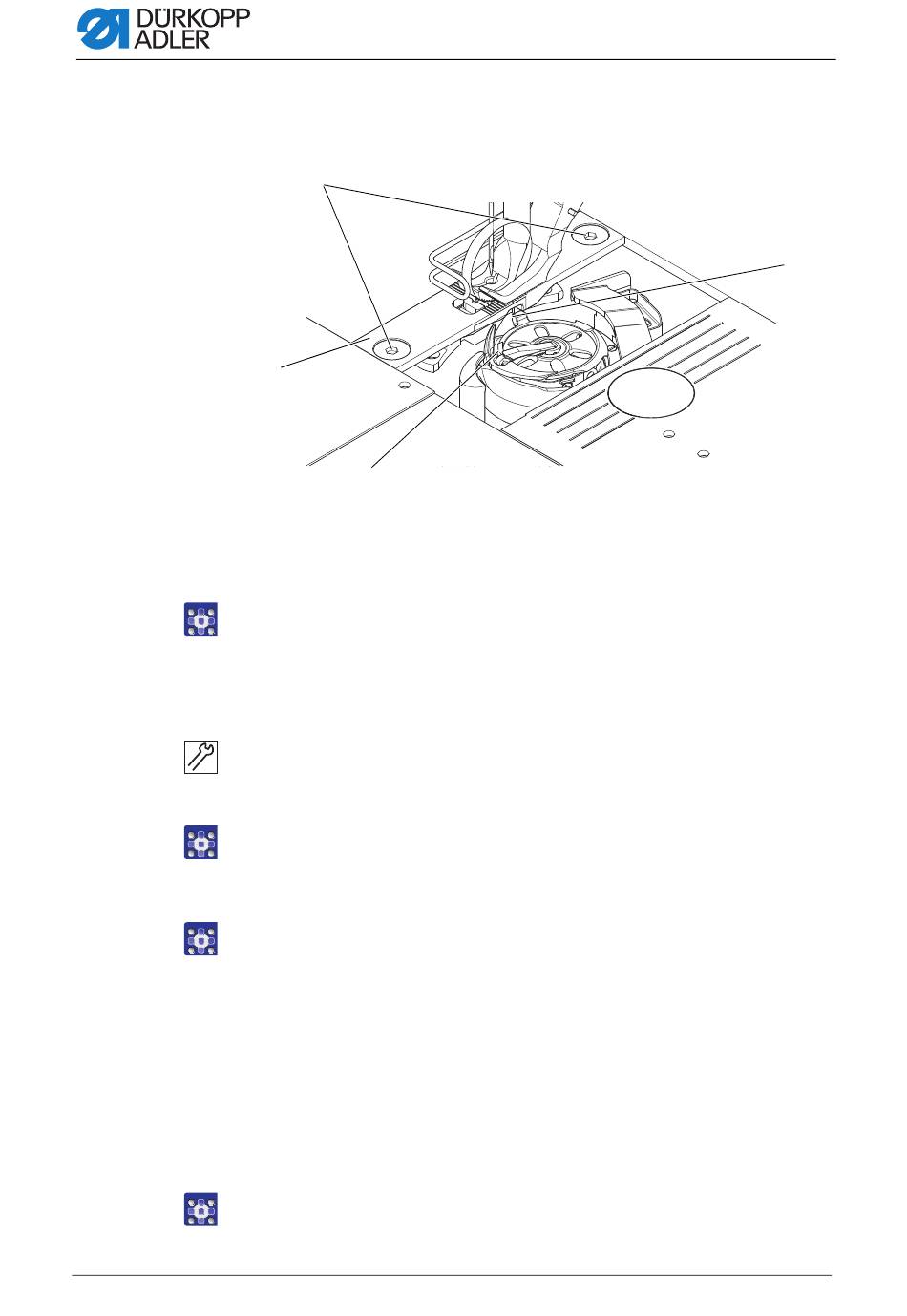

Fig. 15: Desmontaje y montaje de la placa de la aguja
(1) - Tornillos
(2) - Placa de la aguja
Desmontaje de la placa de la aguja
La placa de la aguja se desmonta como se indica a continuación:
1. Ejecute la rutina de servicio Transportador > Alineación
 Los preajustes necesarios en la máquina se realizan a través del
2. Abra el empujador de la placa de la aguja ( pág. 25).
3. Afloje los tornillos (1).
4. Extraiga la placa de la aguja (2).
5. Finalice la rutina de servicio.
Montaje de la placa de la aguja
La placa de la aguja se monta como se indica a continuación:
1. Ejecute la rutina de servicio Transportador > Alineación
 Los preajustes necesarios en la máquina se realizan a través del
2. Coloque la placa de la aguja (2).
 Al hacerlo, asegúrese de que la punta (4) de la carcasa del
3. Apriete los tornillos (1).
4. Cierre el empujador de la placa de la aguja ( pág. 25).
5. Finalice la rutina de servicio.
26

Desmontaje y montaje de la placa de la aguja

①
②
③
( pág. 16).
software.
( pág. 16).
software.
portacanillas (3) esté situada en el recorte de la placa de la aguja (2).
Fundamentos de trabajo
(3) - Portacanillas
(4) - Punta
Instrucciones de servicio 867-M PREMIUM - 06.0 - 02/2020
④
