Motor integrado
La cubierta se retira de la siguiente manera:
1. Afloje los 5 tornillos (1).
2. Retire lateralmente la cubierta (2).

20.2.3 Desmontaje del codificador

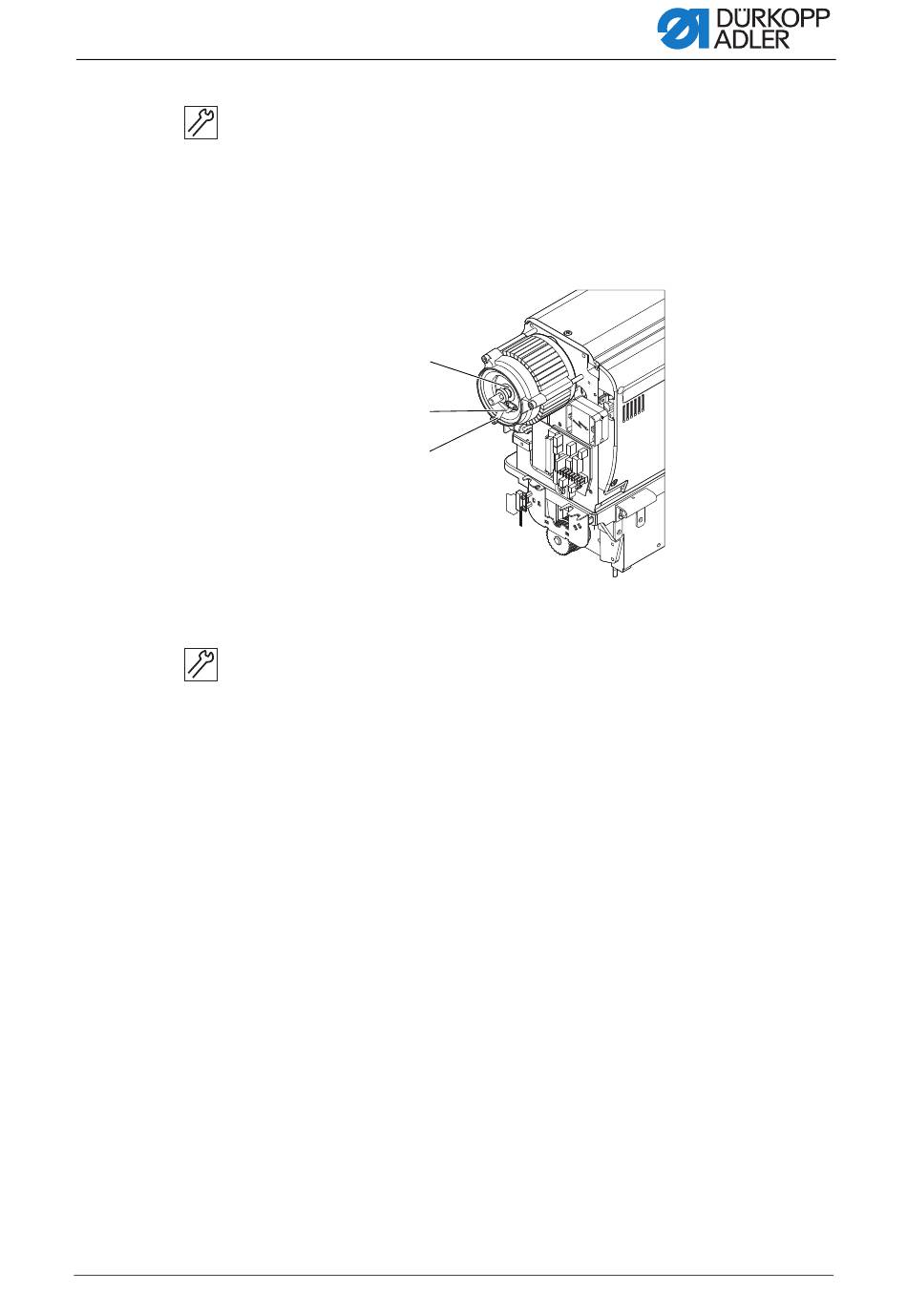

Fig. 91: Desmontaje del codificador
(1) - Disco del codificador
(2) - Codificador
El codificador se desmonta de la siguiente forma:
1. Desatornille la chapa de seguridad (3).
2. Suelte ambos tornillos del codificador (2).
3. Suelte el tornillo del disco del codificador (1).
4. Extraiga el codificador (2) y el disco del codificador (1) con cuidado
Instrucciones de servicio 867-M PREMIUM - 06.0 - 02/2020
①
②
③
y de manera uniforme del eje.
(3) - Chapa de seguridad
105
