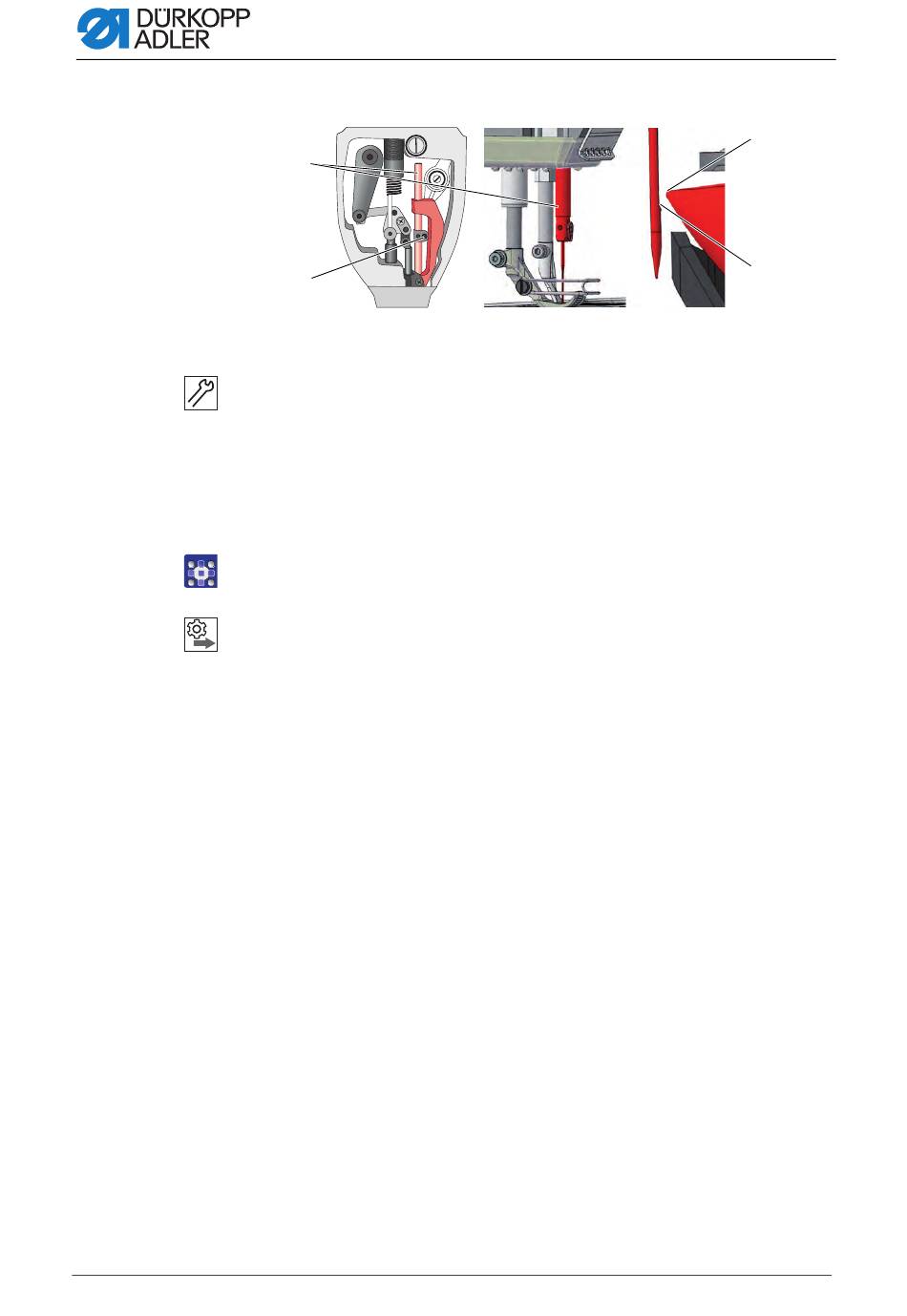

Fig. 43: Ajuste de la altura de la barra de la aguja
(1) - Barra de la aguja
(2) - Tornillo
Suelte el tornillo (2) de la barra de la aguja (1).
3. Desplace la altura de la barra de la aguja (1) de tal forma que la punta
4. Atornille el tornillo (2) de la barra de la aguja (1).
5. Finalice la rutina de servicio.
Orden
A continuación, compruebe los siguientes ajustes:
56
①
②
de la lanzadera (4) se encuentre en medio del tercio inferior de la aca-
naladura de la aguja.
No gire lateralmente la aguja al hacerlo. La acanaladura (3) debe estar
orientada hacia la lanzadera.
• Posición del protector de la aguja ( pág. 54)
Posición de la lanzadera y la aguja
(3) - Acanaladura de la aguja
(4) - Punta de la lanzadera
