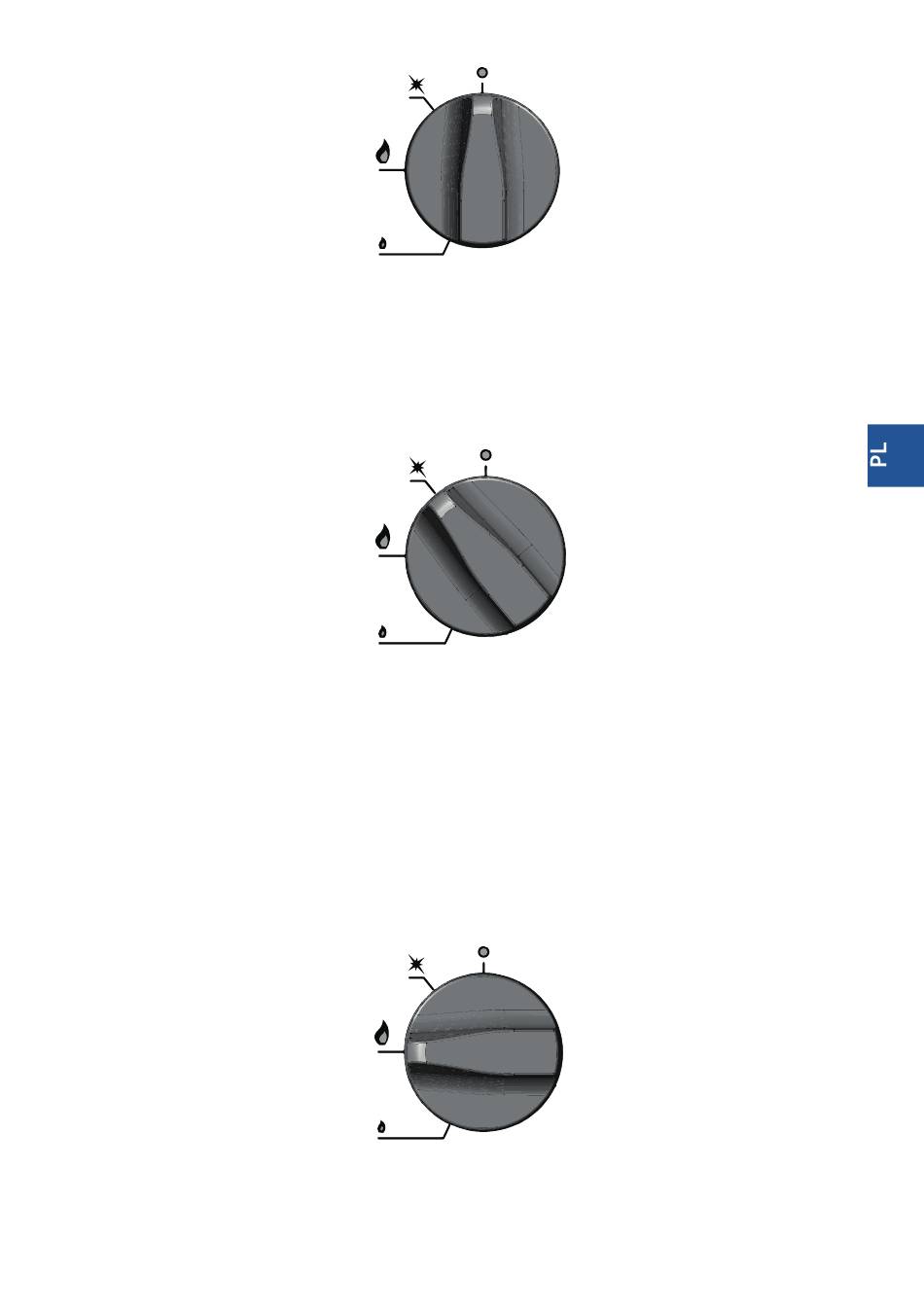

Rysunek 10. Ustawienie pokrętła w którym ma miejsce całkowite odcięcie dopływu gazu do
•
Otworzyć zawór na butli z propanem - butanem wyposażonej w reduktor do gazu propan- butan (tylko
dla kuchni przystosowanych do pracy z gazem propan-butan)
•
Trzymając w ręku zapaloną zapałkę lub urządzenie do zapalania (np. zapalarkę elektryczną) wcisnąć
pokrętło sterujące wybranego palnika
•
Przekręcić wciśnięte pokrętło w położenie „palnik pilotowy" jak na Rys. 11 (ruch przeciwny do ruchu
wskazówek zegara)
Rysunek 11. Ustawienie pokrętła w którym zasilany przez gaz jest jedynie palnik pilotowy.
•
Zapalić gaz na „palniku pilotowym" wcześniej przygotowaną zapałką lub urządzeniem zapalającym i
przytrzymać wciśnięte pokrętło około 20 sekund (czas potrzebny do zadziałania zabezpieczenia)
UWAGA! Przystępując do zapalania palnika pilotowego należy pamiętać, że w armaturze
znajduje się powietrze, które musi zostać wyparte przez napływający gaz z instalacji zasilającej.
Urządzenie odpali, gdy gaz wypełni całą armaturę kuchni.
•
Przekręcić pokrętło (ruch przeciwny do ruchu wskazówek zegara) na pozycję płomień pełny (Rys.
12) aby został odpalony palnik główny (zostaje zapalony przez palnik pilota). Następnie przekręcając
pokrętło dalej w tym samym kierunku uzyskamy płomień oszczędnościowy (Rys. 13). Palnik główny
nie zostanie odpalony jeżeli palnik kontrolny (pilot) nie pali się i nie podgrzewa czujki zabezpieczenia
przeciw wypływowego. W razie chwilowego zaniku płomienia czujka zabezpieczenia przeciw
wypływowego gazu spowoduje odcięcie jego dopływu do palnika.
Rysunek 12. Ustawienie pokrętła w którym palnik funkcjonuje z maksymalną mocą.
palnika.
