IM FALLE VON FEHLFUNKTIONEN MUß MAN SICH AN
EINEN FACHMANN WENDEN.
2 INSTALLATION

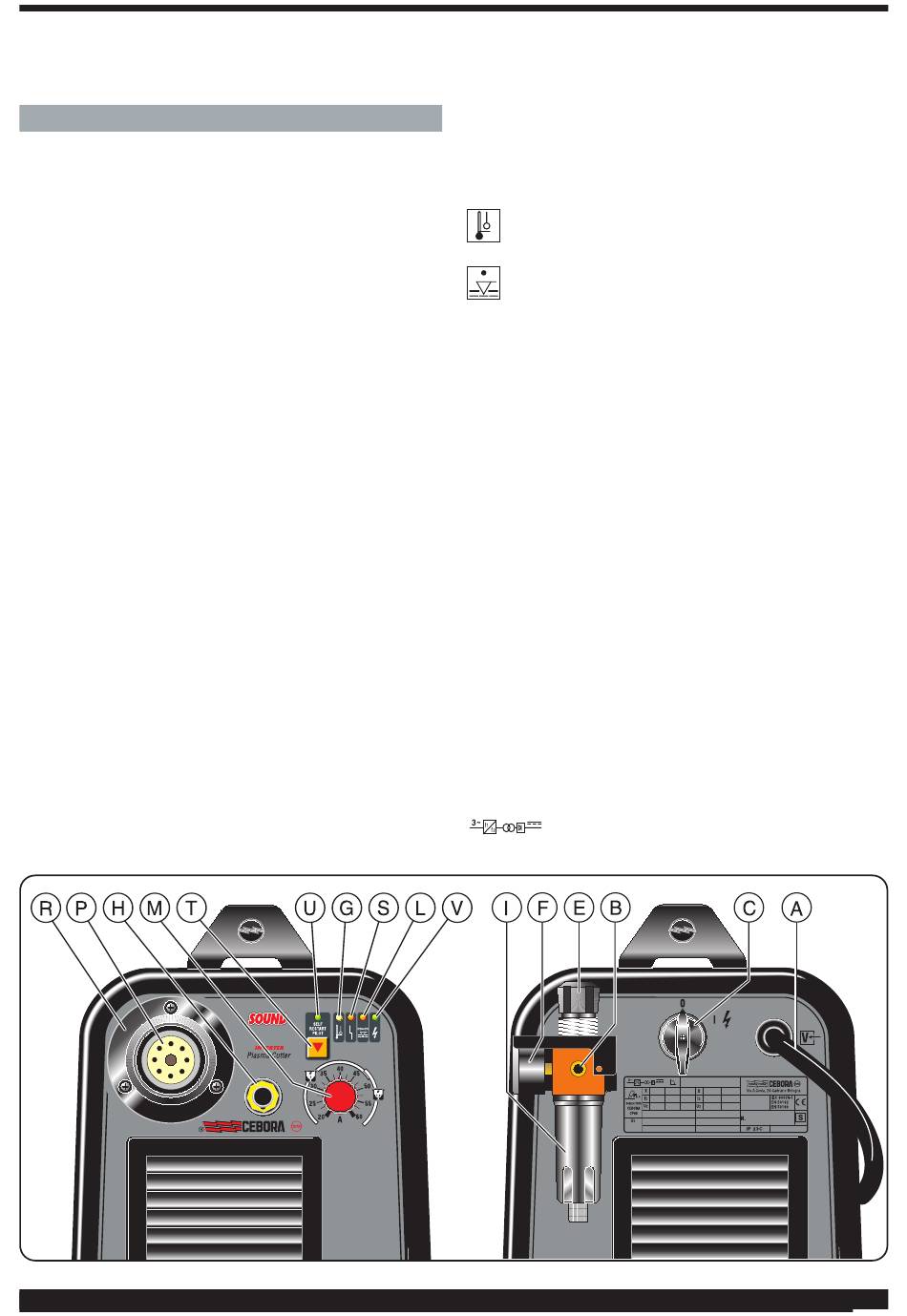

2.1 MONTAGE DES BRENNERS (Abb. 1)
Den Brenneranschluß in den Schutz R und dann in
Anschluß P stecken und den Gewindering bis zum An-
schlag anziehen, um das Austreten von Luft zu verhin-
dern, da hierdurch der Brenner beschädigt und sein
Betrieb beeinträchtigt werden könnte.
Darauf achten, den stromführenden Zapfen nicht zu ver-
beulen und die Stifte des Brenneranschlusses nicht zu
verbiegen. Wenn der Zapfen verbeult ist, läßt er sich nicht
mehr lösen, und wenn die Stifte verbogen sind, ist nicht
mehr gewährleistet, daß der Brenneranschluß ordnungs-
gemäß in den festen Anschluß P eingesteckt werden
kann, was zu Fehlfunktionen des Geräts führen kann.
Schutz R mit den hierfür vorgesehenen Schrauben an der
Tafel befestigen.
2.2 BESCHREIBUNG DER VORRICHTUNGEN DES
GERÄTS
A) Elektrische Zuleitung
B) Druckluftanschluß (Innengewinde 1/4 Zoll)
C) Netzschalter
E) Drehknopf zum Regeln des Drucks
F) Manometer
G) LED Thermostat
H) Masseklemme
I) Kondenswasserbehälter
L) LED "Luftdruck ungenügend"
M) Drehknopf zum Regeln des Schneidstroms
P) Anschluß für Brenner
R) Schutzvorrichtung
S) Anzeige-LED der Sicherheitsverriegelung; sie leuchtet
auf, wenn gefährliche Arbeitsbedingungen vorliegen
T) Taster zum Ein- und Ausschalten der Funktion "SELF-
RESTART PILOT".
U) LED, die aufleuchtet, wenn die Funktion "SELF-
14
RESTART PILOT" aktiviert ist.
V) Netzkontrollampe.

2.3 SICHERHEITSVORRICHTUNGEN

Diese Anlage verfügt über folgende Sicherheitsvorrich-
tungen:
Thermischer Schutz:
1) Zur Vermeidung von Überlastung. Meldung durch
ständiges Leuchten der LED G (siehe Abb. 1).
Druckschalter:
➡ ➡ Er befindet sich auf der Brennerspeisung und spricht
bei zu geringem Luftdruck an. Meldung durch
Aufleuchten der LED L (siehe Abb. 1).
Wenn die LED L blinkt, bedeutet dies, dass der Druck
vorübergehend unter 3,2 - 3,5 bar gesunken ist.
Elektrischer Schutz:
Er befindet sich auf dem Brennerkörper und verhindert,
daß während des Austausches der Düse, des Diffusors,
der Elektrode und der Düsenspannhülse gefährliche
Spannungen am Brenner anliegen.
· Niemals die Sicherheitsvorrichtungen entfernen
oder überbrücken.
· Nur Originalersatzteile verwenden.
· Eventuell beschädigte Teile der Maschine oder des
Brenners nur durch Originalersatzteile ersetzen.
· Die Maschine nicht ohne Schutzabdeckung in
Betrieb nehmen. Hierdurch würden sowohl der Bedie-
ner als auch die Personen, die sich im Arbeitsbereich
aufhalten, gefährden. Außerdem wird hierdurch die
angemessene Kühlung des Geräts verhindert.
2.4 ERLÄUTERUNG DER TECHNISCHEN DATEN
IEC 60974.1 Die Konstruktion des Geräts entspricht die-
IEC 60974.10sen europäischen Normen.
IEC 60974-7
Nr. Seriennummer.
Sie muss bei allen Anfragen zum Gerät stets
angegeben werden.
Statischer Dreiphasen-Frequenzumrichter
Transformator-Gleichrichter.
Abb.1
