Ajuste del bloque
En el bloque de interruptores DIL S4 del módulo AI 4/8 se ajusta la medición sin
de interruptores
masa o relativa a masa.
DIL S4
Ajustar el bloque de interruptores DIL S4:

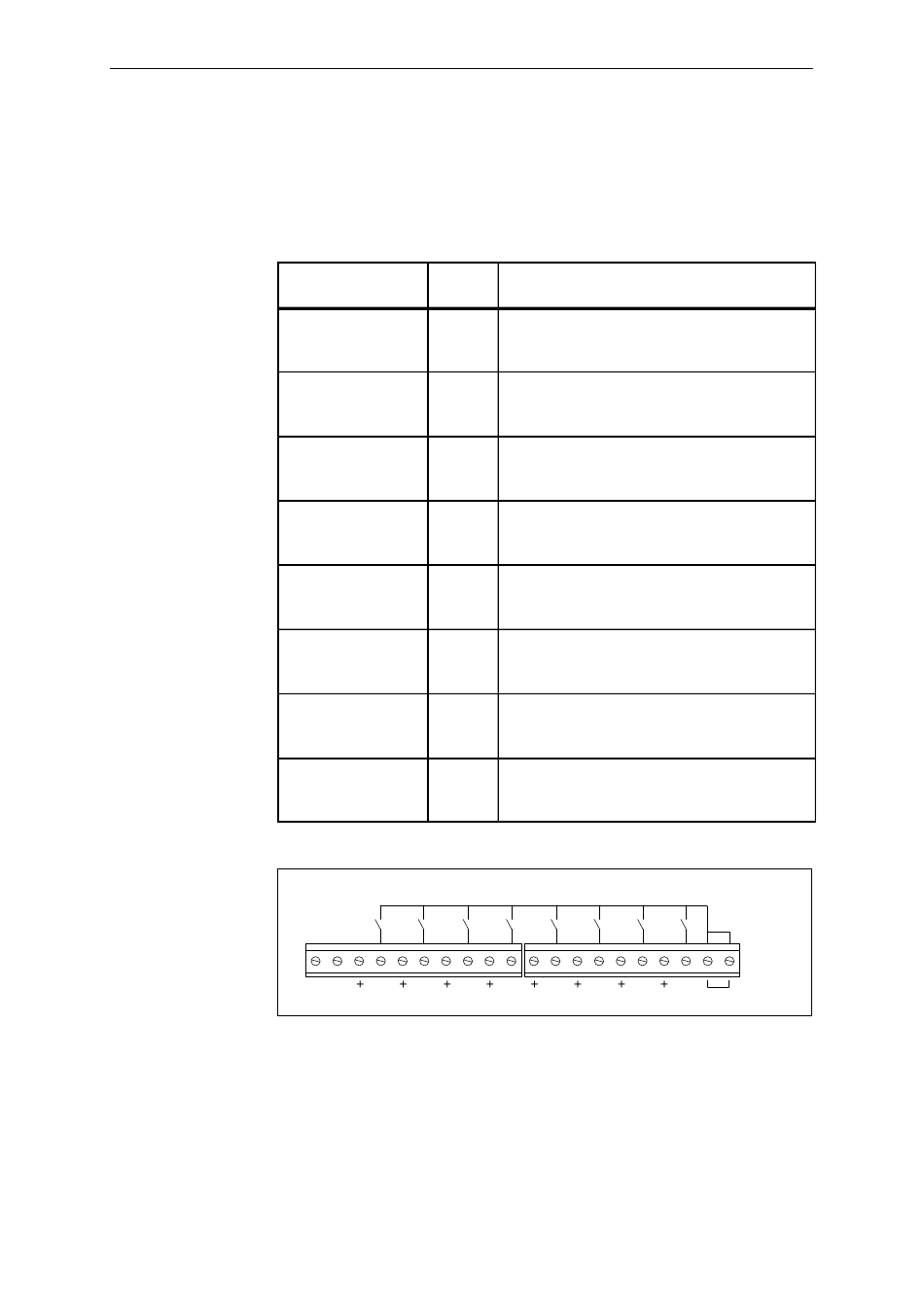

Tabla 4-22 Interruptores DIL del bloque de interruptores DIL S4
Figura 4-31
Unidad periférica descentralizada ET 200C
EWA 4NEB 812 6119-04b
Interruptor DIL S4
Posición
básica
1
OFF
2
OFF
3
OFF
4
OFF
5
OFF
6
OFF
7
OFF
8
OFF
Interruptores DIL del bloque de interruptores DIL S4 en posición básica OFF
.
1
2
3
-
-
CH0
CH1
CH2
Esquema de principio de los interruptores DIL en el bloque de interruptores
DIL S4
Circuito en posición ON
Canal (CH) 0, cable de medición (negativo)
unido a masa analógica
(medición relativa a masa)
Canal (CH) 1, cable de medición (negativo)
unido a masa analógica
(medición relativa a masa)
Canal (CH) 2, cable de medición (negativo)
unido a masa analógica
(medición relativa a masa)
Canal (CH) 3, cable de medición (negativo)
unido a masa analógica
(medición relativa a masa)
Canal (CH) 4, cable de medición (negativo)
unido a masa analógica
(medición relativa a masa)
Canal (CH) 5, cable de medición (negativo)
unido a masa analógica
(medición relativa a masa)
Canal (CH) 6, cable de medición (negativo)
unido a masa analógica
(medición relativa a masa)
Canal (CH) 7, cable de medición (negativo)
unido a masa analógica
(medición relativa a masa)
.
.
.
.
4
5
6
7
-
-
-
-
CH3
CH4
CH6
CH5
Montaje y conexión
.
.
.
8
-
-
CH7
M
ANA
