8.2.2 Diagnosis del identificador del fabricante
Introducción La palabra de diagnosis "Identificador del fabricante" describe el tipo de la estación
esclava.
Condición inicial
La diagnosis de estación fue solicitada por la CPU y está depositada en un módulo
de datos DB 10 a partir de la palabra de datos DW n (n =0) (véase tabla 8-10).
Leer identificador Programar en el programa STEP 5:
del fabricante
AWL
A DB 10
L DW 2
L KH 800E
!=F
BEB
SPA FBx
Estructura: identi- La palabra de diagnosis para el identificador del fabricante (en el ejemplo: DW 2)
ficador del fabri- tiene la siguiente estructura:
cante
Palabra diagnosis "Identificador del fabricante"
DL n + 2
7 6 5 4 3 2 1 0
x x x x x x x

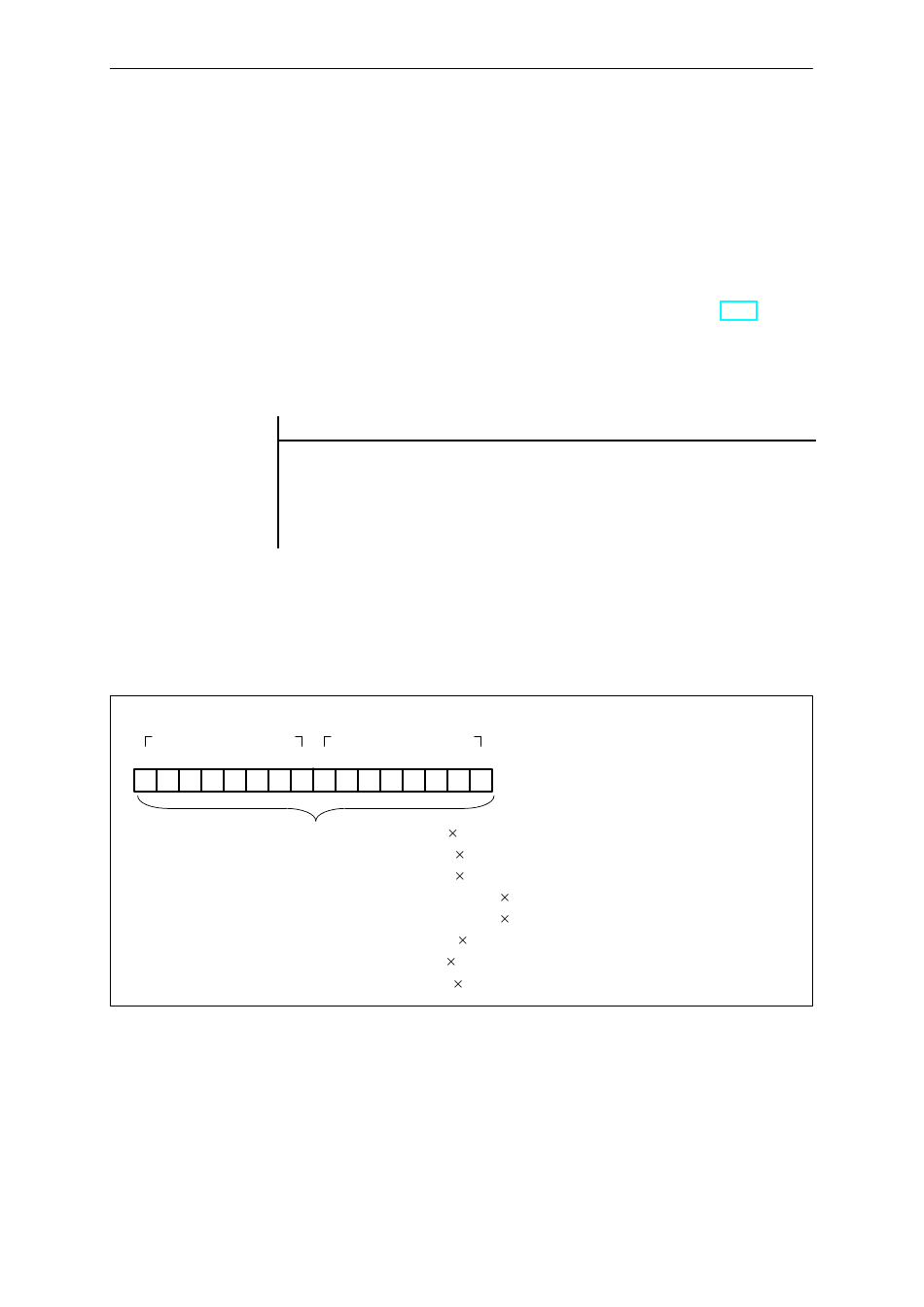

Figura 8-4 Estructura de la palabra de diagnosis "Identificador del fabricante"
Unidad periférica descentralizada ET 200C
EWA 4NEB 812 6119-04b
Diagnosis de errores y averías en caso de servicio con IM 308-C
Aclaración
Llamar al módulo de datos (aquí: DB 10)
Cargar palabra de diagnosis "Identificador del
fabricante" (p. ej. "800E
¿Errores?
Evaluar error en FBx.
DR n + 2
7 6 5 4 3 2 1 0
x x x x x x x x x
8010 : ET 200C; DI 8 DC 24 V
H
8011 : ET 200C; DO 8 DC 24 V/0,5A
H
8012 : ET 200C; DO 8 DC 24 V/2A
H
8013 : ET 200C; DI 16/DO 16
H
8013 : ET 200C; DI 16/DO 16
H
800F : ET 200C; AI 4/8
H
800E : ET 200C; AI 4 12 Bit
H
800D : ET 200C; AO 4 12 Bit
H
H

(6ES7 141-0BF00-0XB0)

(6ES7 142-0BF00-0XB0)

(6ES7 142-0BF10-0XB0)

DC 24 V (6ES7 143-0BL00-0XB0)
DC 24 V (6ES7 143-0BL10-0XB0)
12 Bit (6ES7 144-0KH00-0XB0)
(6ES7 144-0HF00-0XB0)
(6ES7 145-0HF00-0XB0)
" para ET 200C-4AI)
8-17
