Estructura: palabra Tras pedir la encabezamiento y diagnosis relativa a unidad de ET 200C;
de diagnosis enca- DI 16/DO 16
bezamiento y
diagnosis relativa
a unidad para
16 DI/16 DO
Figura 7-7
Unidad periférica descentralizada ET 200C
EWA 4NEB 812 6119-04b
Diagnosis de errores y averías en caso de servicio con IM 308-B
DC 24V/DC (código = 3), la palabra de diagnosis es la siguiente:
Palabra diagnosis "Encabezamiento" y diagno-
sis relativa a unidad (16 DI/16 DO), código = 3

Direcc. diagnosis

"Encabezamiento"
7 6 5 4 3 2 1 0
0 0 0 0 0 1 1 1
Código Longitud de diagno-
para sis de estación incl.
diagnosis "Encabezamiento"
E/S (long. = 7 bytes)

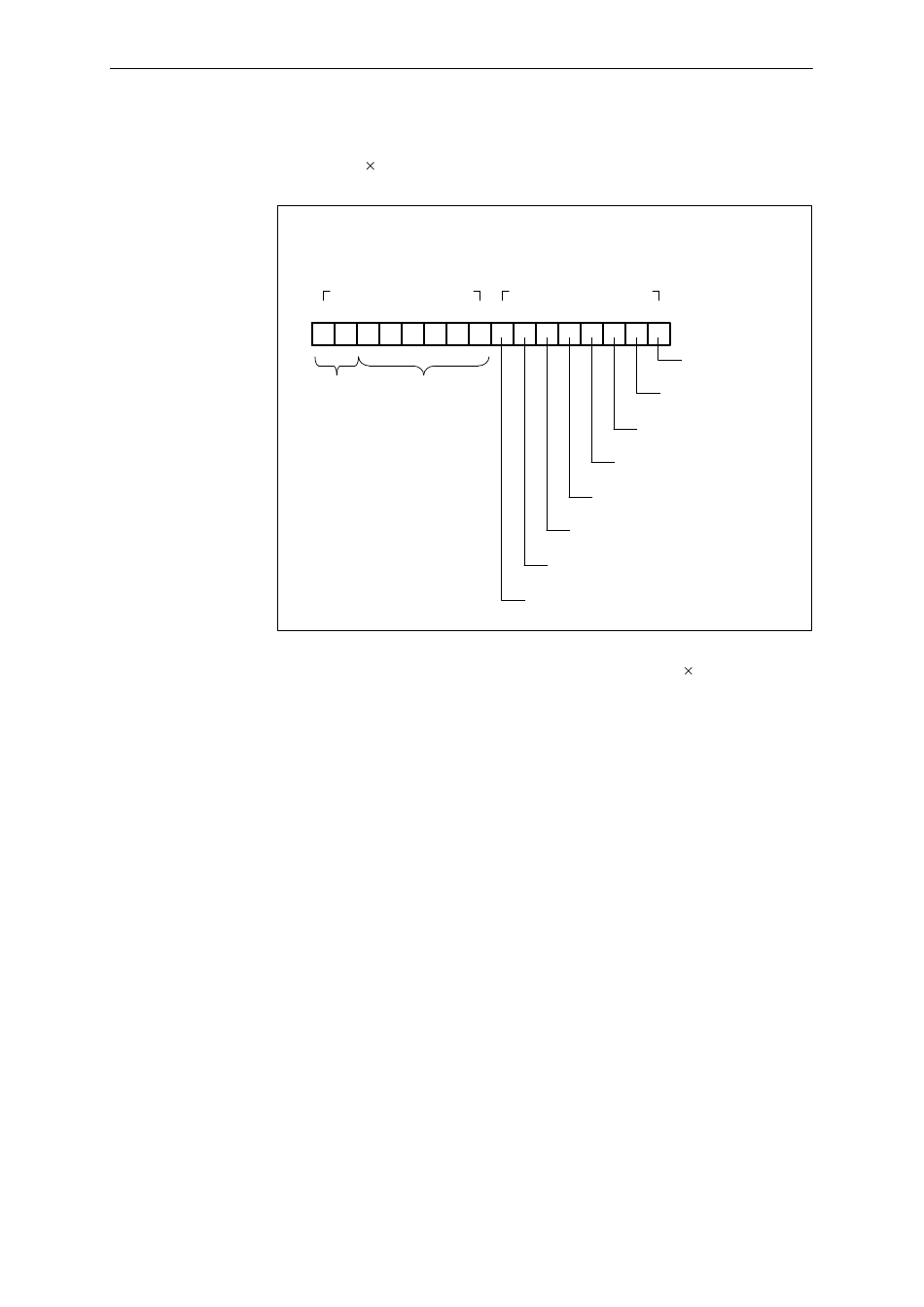

Estructura de la palabra de diagnosis tras pedir el encabezamiento y la
diagnosis relativa a la unidad de ET 200C; DI 16/DO 16
Direcc. diagnosis + 1
"Diagnosis relativa a
unidad"
7 6 5 4 3 2 1 0
Salida "4...7"
defectuosa
Salida "8...11"
defectuosa
Salida "12...15"
defectuosa
Entrada "0...3"
defectuosa
Entrada "4...7"
defectuosa
Entrada "8...11"
defectuosa
Entrada "12...15"
defectuosa
Salida "0...3"
defectuosa
DC 24V/2A
