Siemens SIMATIC ET 200C Manual página 190

Diagnosis de errores y averías en caso de servicio con IM 308-C
Diagnosis relativa al identificador y a la unidad – ET 200C analógicos,
continuación
Estructura:
La palabra de diagnosis DW n + 6 tiene en los módulos analógicos ET 200C la
diagnosis relativa
siguiente estructura:
a la unidad para
alarma de diagno-
sis (DW n + 6)

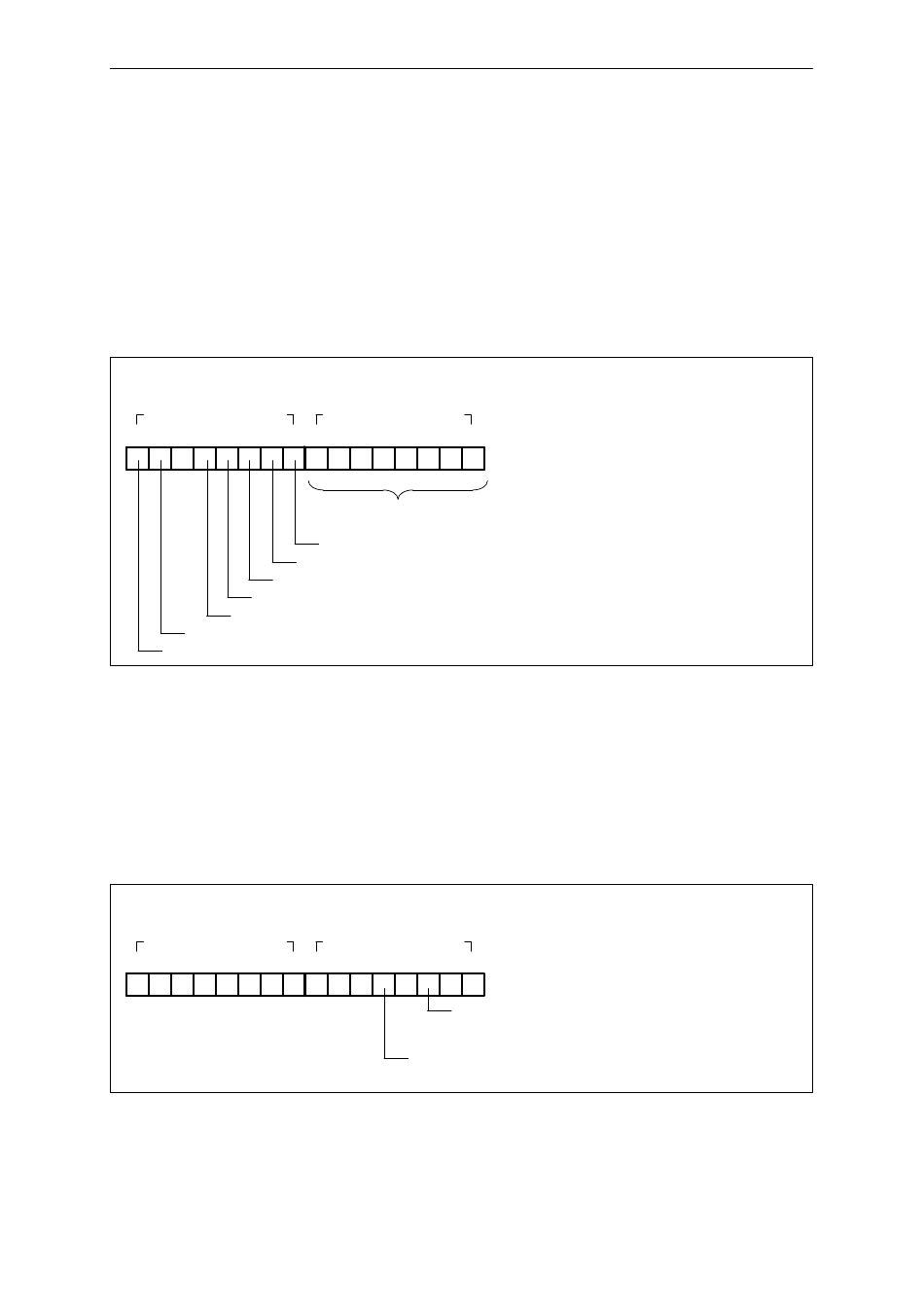

Palabra diagnosis "Diagnosis relativa a unidad" en módulos analógicos ET 200C
DL n + 6
Diag. relativa unidad
7 6 5 4 3 2 1 0
0
1: Error externo (p. ej. rotura de hilo)
1: Error de canal existente
1: Falta tensión auxiliar externa
1: Módulo no parametrizado
1: Error de parametrización
Figura 8-10 Estructura de la palabra de diagnosis "Diagnosis relativa a la unidad – alarma de diagnosis" (DW n + 6) en
módulos analógicos ET 200C
Estructura:
La palabra de diagnosis DW n + 7 tiene en los módulos analógicos ET 200C la
diagnosis relativa
siguiente estructura:
a la unidad para
alarma de diagno-
sis (DW n + 7)
Palabra diagnosis "Diagnosis relativa a unidad" en módulos analógicos ET 200C
DL n + 7
Diag. relativa unidad
7 6 5 4 3 2 1 0
0 0 0 0 0 0 0
Figura 8-11 Estructura de la palabra de diagnosis "Diagnosis relativa a la unidad – alarma de diagnosis" (DW n + 7) en
módulos analógicos ET 200C
8-26
DR n + 6
Diag. relativa unidad
7 6 5 4 3 2 1 0
fija 15
H
1: Perturbación de módulo
1: Error interno
DR n + 7
Diag. relativa unidad
7 6 5 4 3 2 1 0
0 0 0 0 0 0 0
1: Error interno (error de EEPROM, sólo
1: Error interno convertidor analógico –
digital o convertidor digital – analógico)
en 4AI)
