Termoelemento: Seguidamente se muestra la conexión de termoelementos para la medición relativa a
medición y com- masa y la compensación externa relativa a masa:
pensación externa
relativas a masa
Figura 4-14
Unidad periférica descentralizada ET 200C
EWA 4NEB 812 6119-04b
Caja de com-
pensación
.
. .
.
.
Acoplamiento
térmico
Blindaje

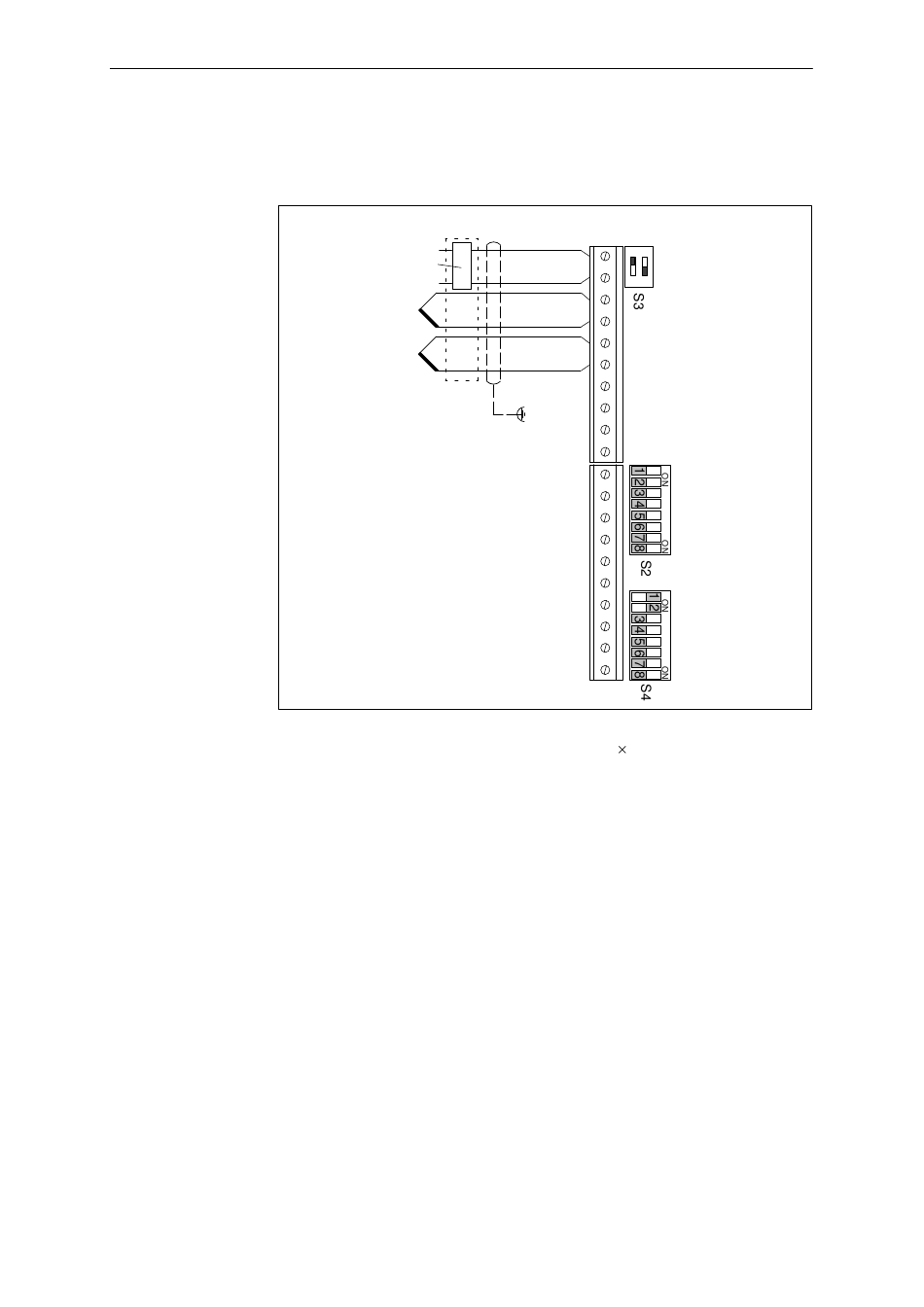

Conexión de termoelementos para la medición relativa a masa y la compensación
externa relativa a masa a la ET 200C; AI 4/8
Montaje y conexión
1 2
+
COMP
-
OFF
+
CH0
-
+
CH1
-
+
CH2
-
+
CH3
-
+
CH4
-
+
CH5
-
+
CH6
-
+
CH7
-
M
ANA
12 Bit
4-25
