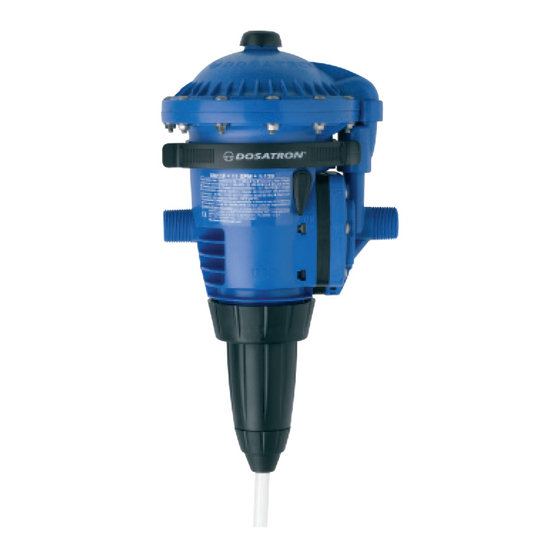

dosatron DM11F GPM Manual De Instrucciones

Mini Kit de
Mantenimiento
Parte #:
PJDI900MINI-LS
DM11F - 11 GPM
GENUINE
DOSATRON
1-800-523-8499
www.dosatronusa.com
Contenido del Kit:
J009: Sello del PDI739: Guía
embolo superior
MDI358: Resorte
PDI729: Cono
de válvula cheque
de la válvula
cheque
JDI105: O-Ring
DOSA-LUBE:
del cono de la
Silicona
válvula cheque
Use Dosa-Lube únicamente sobre las
partes indicadas.
PRECAUCIÓN: Las partes pueden
contener químicos concentrados. El uso
de Equipo de Protección Adecuado es
recomendado cuando se efectúa el
mantenimiento.
Instrucciones
(Partes en color
1.
Desatornille
la tuerca de
la manguera
de succión
(PDI735) y
remueva la
manguera.
2. Desatornille la tuerca del montaje de
inyección (PDI702) y jale el montaje
de inyección (PPDI045) hasta
desprenderlo de la unidad.
PARTS
3. Remueva el embolo (PDI848) dándole
1/4 de vuelta en contra de las
manecillas
del reloj,
y jálelo
hacia abajo.
Remueva
el sello
del embolo
(J009) y
deséchelo.
4. Remueva el dispositivo de aislamiento
(PDI846) jalándolo hacia abajo y coló-
quelo en la solución de
azul incluidas en el kit)
Desensamble
PDI735
PDI702
PPDI045
PDI848
J009
Medicator
PDI846
5. Desatornille la tuerca de la válvula
cheque (PDI734) y remueva la
válvula cheque (PJDI115) del
montaje de inyección (PPDI045),
jalándole hacia abajo.
PJDI115
6. Remueva la guía superior
(PDI739) de la válvula cheque
(PJDI115), dándole 1/4 de vuelta
en contra de las manecillas del
reloj. Deseche la guía superior
(PDI739), el resorte (MDI358), el
cono (PDI729) y el o-ring (JDI105)
de la válvula cheque.
PJDI115
NOTA: Instrucciones de re-ensamble
en la parte posterior.
Rx.
PPDI045
PDI734
PDI739
MDI358
JDI105
PDI729
PDI740
