Nota
A fin de garantizar un montaje seguro de los módulos, asegúrese de que los taladros quedan
centrados en la ranura de marcaje y que únicamente se utilizan tornillos del tamaño máximo.
①
②

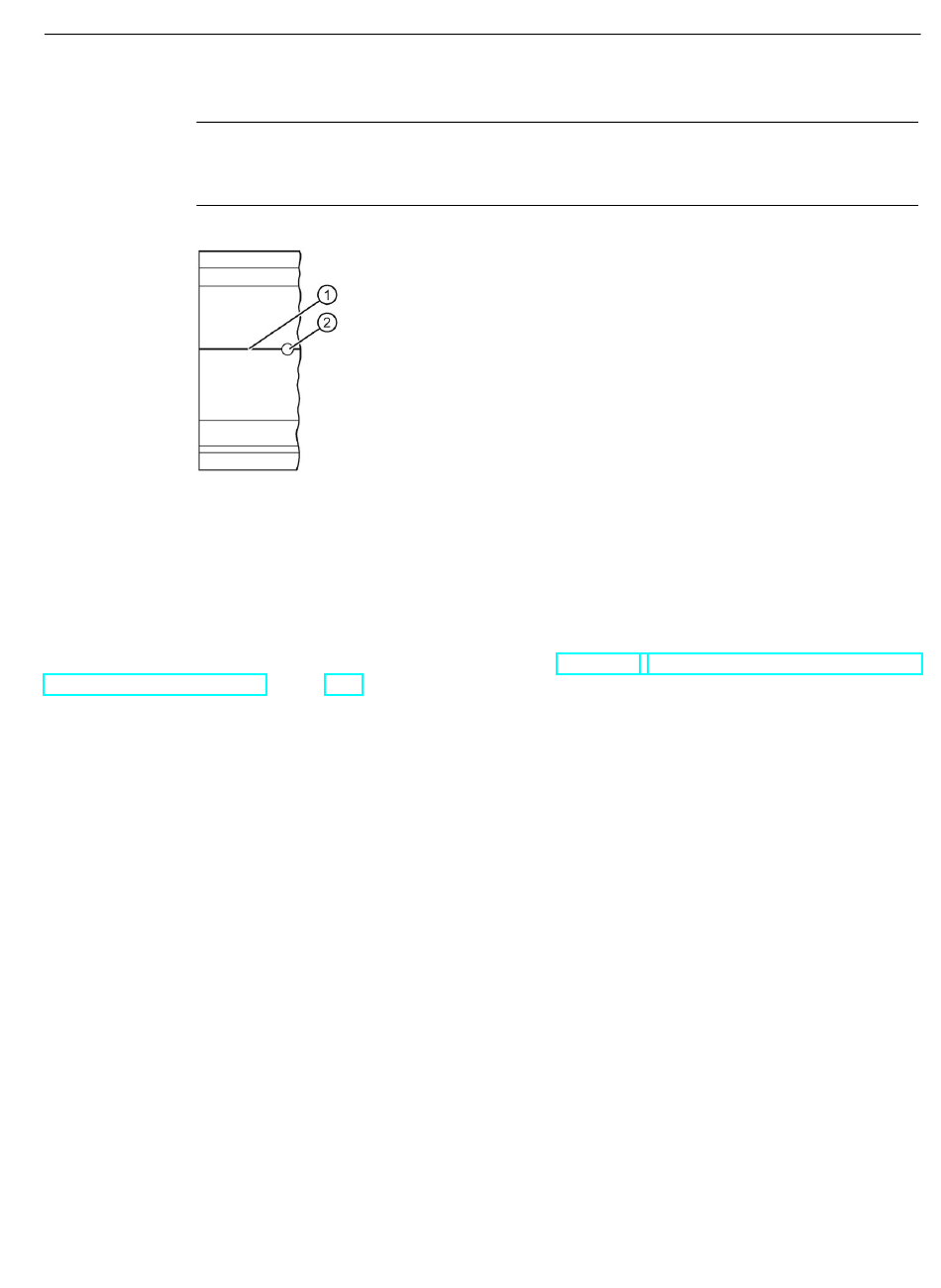

Figura 5-2

Montar el perfil soporte

Coloque el perfil soporte de manera que quede suficiente espacio para el montaje y la
refrigeración de los módulos. Observe la figura Figura 5-1 Distancias mínimas en el armario
eléctrico (Página 119).
Atornille el perfil soporte a la base.
Fijar el conductor de protección
Por motivos de seguridad eléctrica, el sistema de automatización S7-1500 o el sistema de
periferia descentralizada ET 200MP deben estar conectados al sistema conductor de
protección de la instalación eléctrica.
Para fijar el conductor de protección, haga lo siguiente:
1. Pele el conductor de tierra con una sección mínima de 10 mm
tipo ojal para tornillos M6 con los alicates.
2. Inserte las cabezas de los pernos adjuntos en la ranura perfilada con forma de T.
Sistema de automatización
Manual de sistema, 05/2021, A5E03461184-AG
Ranura de identificación para taladros adicionales
Taladro adicional
Preparación del perfil soporte de 2000 mm para el montaje
Montaje
5.2 Montaje del perfil soporte
. Aplique un terminal de cable
2
123
