6.10.3 Colocar el conector frontal en la posición final
Colocar el conector frontal en la posición final desde la posición de precableado
Para colocar el conector frontal en la posición final desde la posición de precableado, proceda
del siguiente modo:
1. Coja el conector frontal por la lengüeta de desbloqueo.
2. Tire de la lengüeta hasta que el conector frontal se desencaje.
3. Incline la parte superior del conector frontal y levántelo un poco. El conector frontal se
desliza por el canal guía hasta su posición final.

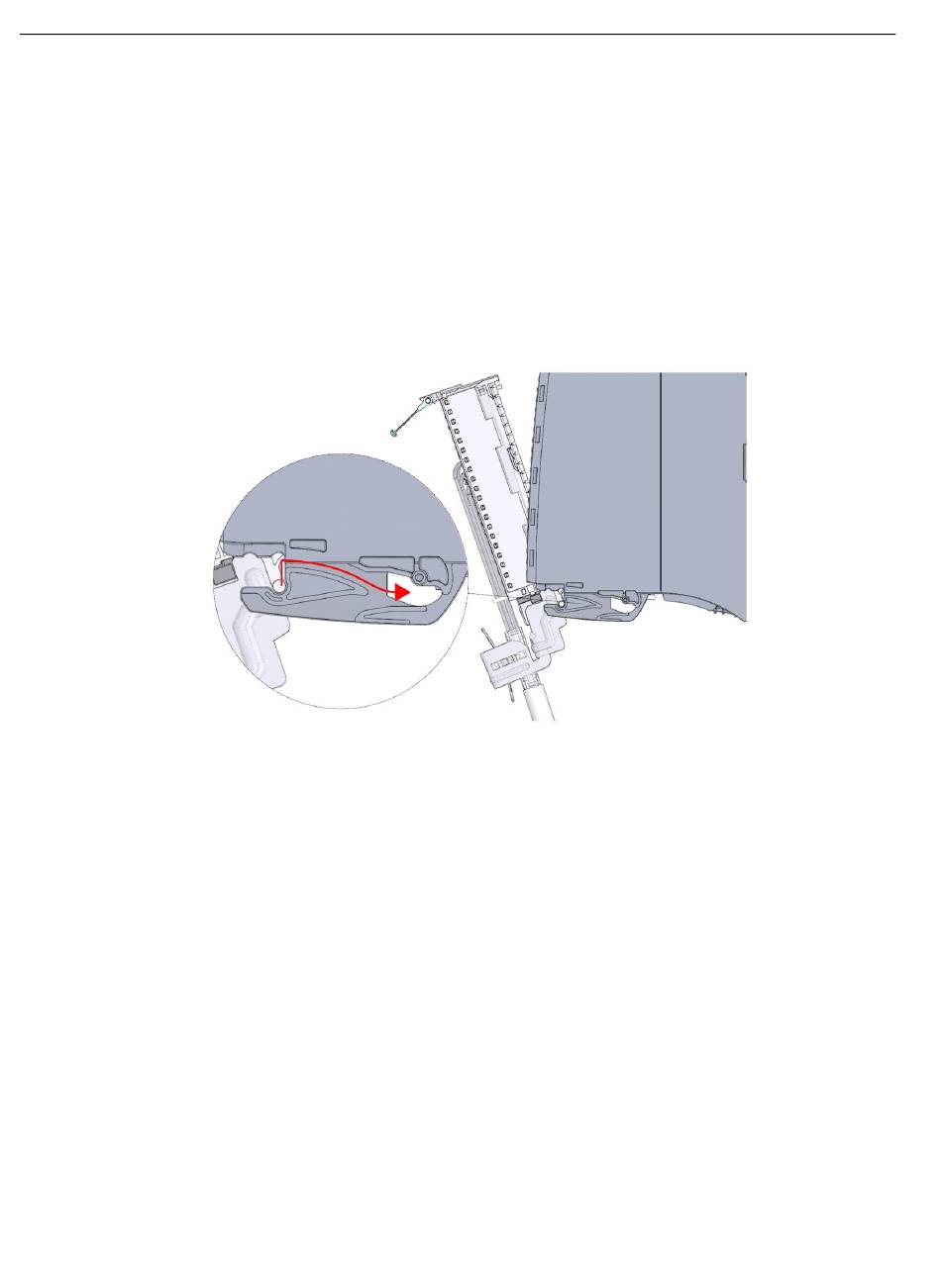

Figura 6-19
4. Empuje el conector frontal hasta que encaje de nuevo en el módulo de periferia. Ahora el
conector frontal está conectado eléctricamente con el módulo de periferia.
5. Baje la tapa frontal. Hay varias posiciones de enclavamiento posibles según el espacio que
ocupe el haz de cables, a fin de que el espacio para los cables pueda aumentar según se
vaya necesitando.
