Montaje
5.3 Montaje del adaptador para perfil DIN

Procedimiento

Montaje sobre perfil normalizado de 35 x 7,5 mm
Para montar el adaptador sobre el perfil normalizado de 35 x 7,5 mm, proceda del siguiente
modo:
1. Coloque el elemento de fijación sobre el perfil normalizado.
2. El borde transversal más corto del marco adaptador señala hacia la pared del armario o de la
caja (2).
3. Coloque el perfil soporte del S7-1500/ET 200 MP sobre el marco adaptador de manera que la
ranura del perfil soporte del S7-1500/ET 200 MP coincida con la ranura del marco adaptador.
Coloque el perfil soporte del S7-1500/ET 200MP con el marco adaptador sobre el elemento
de fijación (4).
4. Atornille el perfil soporte del S7-1500/ET 200MP con el adaptador para perfil DIN y el perfil
normalizado (par de apriete de 5 Nm a 6 Nm).

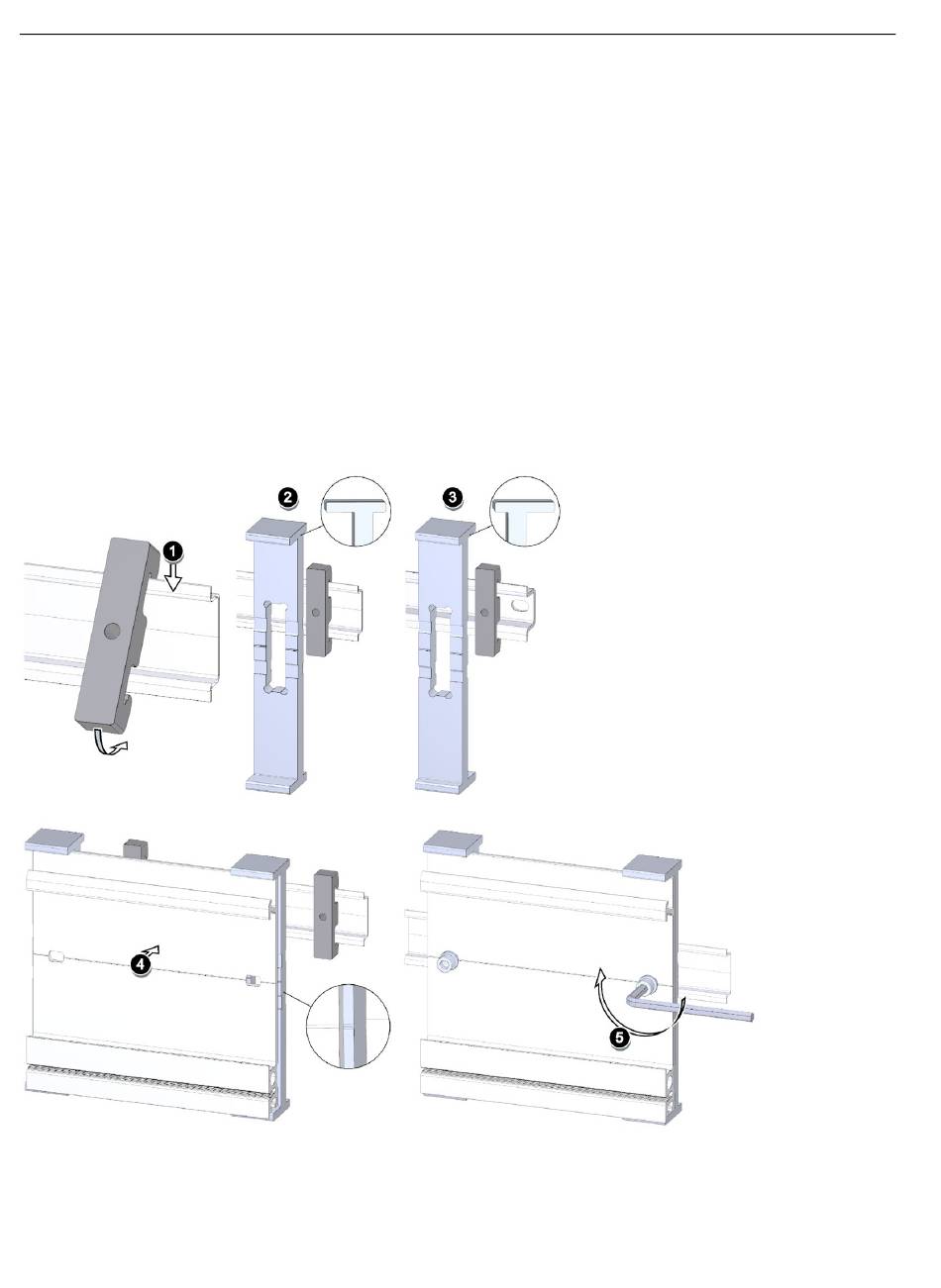

Figura 5-8 Secuencia de montaje del adaptador sobre el perfil DIN de 35 x 7,5 mm o 35 x 15 mm
