6.10 Conectores frontales para los módulos de periferia
Introducción
Los sensores y actuadores de la instalación se conectan al sistema de automatización
mediante conectores frontales. Cablee los sensores y actuadores con el conector frontal.
Enchufe el conector frontal, junto con los sensores y actuadores cableados, al módulo de
periferia.
El conector frontal debe cablearse;
• en la "posición de precableado", que facilita el cableado;
• completamente antes de enchufarlo en el módulo de periferia.
El conector de red cableado se puede extraer fácilmente del módulo de periferia. No es
necesario soltar el cableado en caso de sustituir el módulo.

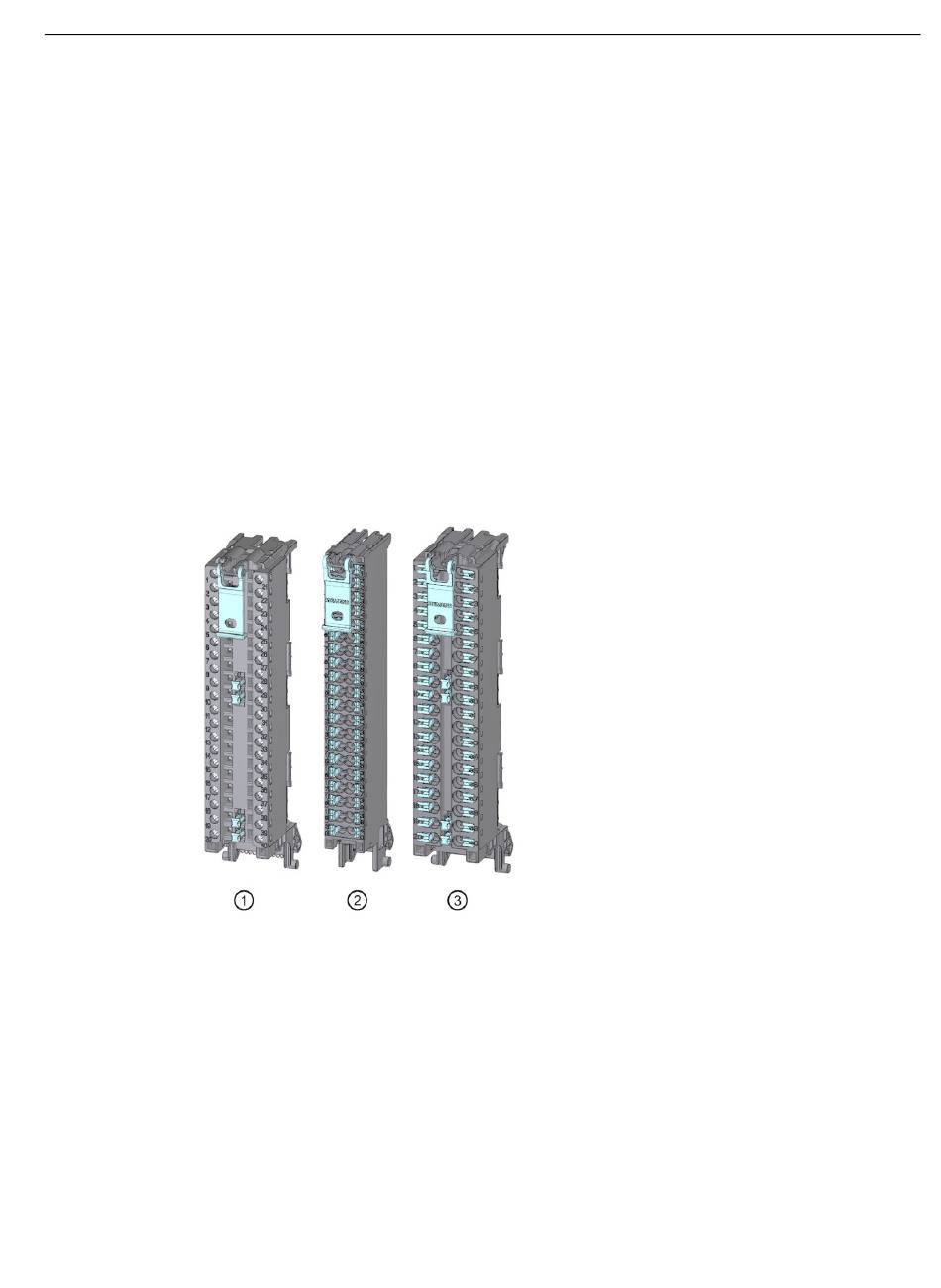

Variantes del conector frontal
①
②
③
Figura 6-9
Sistema de automatización
Manual de sistema, 05/2021, A5E03461184-AG
Conector frontal de 35 mm con bornes de tornillo
Conector frontal de 25 mm con bornes Push-In
Conector frontal de 35 mm con bornes Push-In
Variantes del conector frontal
6.10 Conectores frontales para los módulos de periferia
Conexión
