Conexión
6.4 Configuración eléctrica
Relaciones de potencial del ET 200MP en PROFIBUS DP

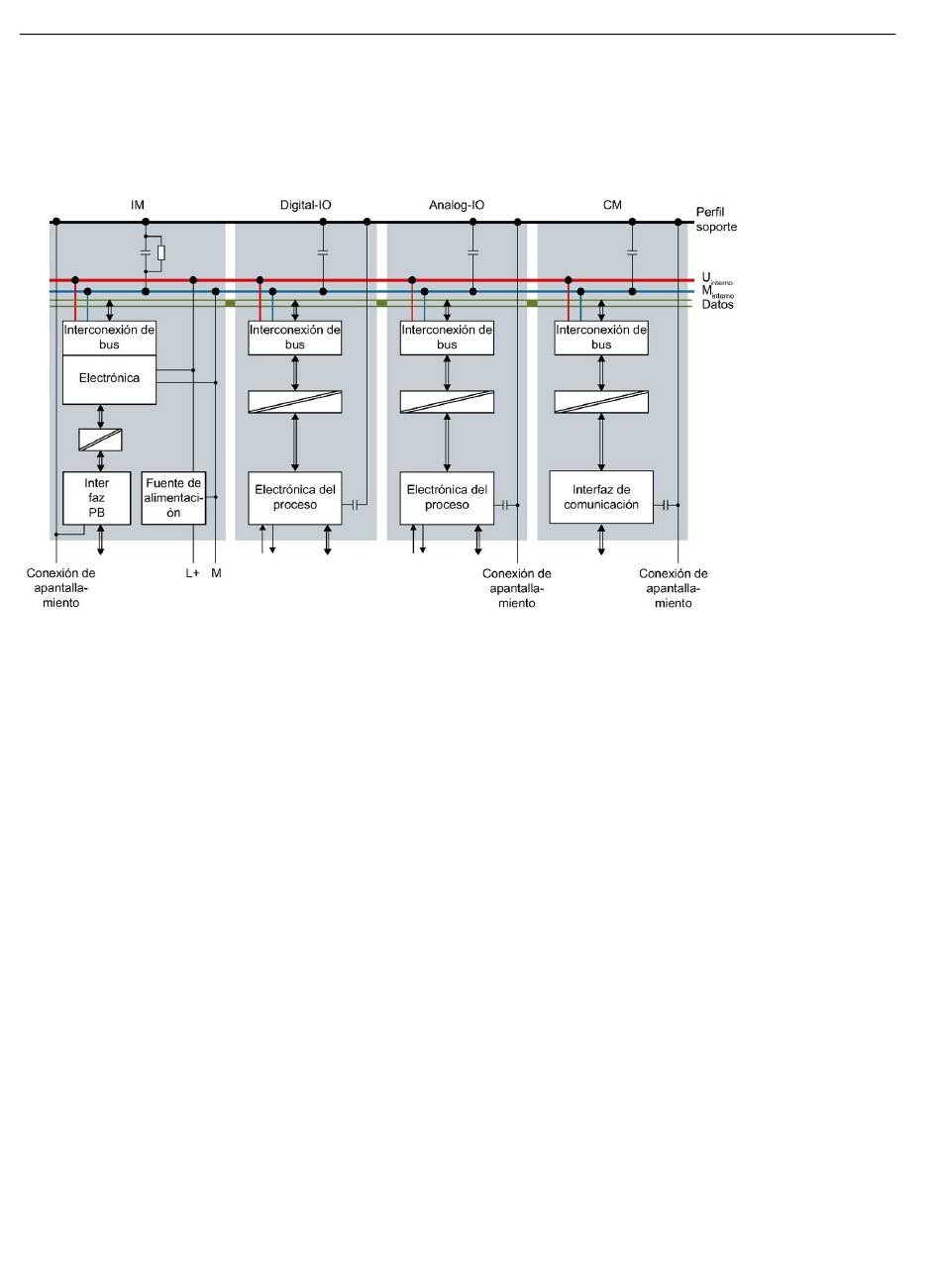

La siguiente figura muestra una representación simplificada de las relaciones de potencial del
sistema de periferia descentralizada ET 200MP en PROFIBUS DP.
Figura 6-4
Relaciones de potencial en el ET 200MP utilizando como ejemplo un módulo de interfaz IM 155-5 DP ST
154
Sistema de automatización
Manual de sistema, 05/2021, A5E03461184-AG
