Código de
parámetro Pantalla
D03-01
D03-02
D03-03
D03-04
D03-05
D03-06
* El ajuste predeterminado está determinado por el parámetro A01-02, ajuste de modo de control.
Afinación del regulador automático de velocidad (ASR)
El ASR controla la velocidad del motor en V/F con los modos de control PG y FLV y ajusta la
frecuencia de salida (V/F w/PG) o referencia de torsión (FLV) para minimizar la diferencia entre la
referencia de frecuencia y velocidad del motor.
La siguiente figura ilustra la funcionalidad ASR:
Haga una afinación automática y ajuste todos los datos del motor correctamente antes de ajustar los
parámetros ASR.
Generalmente, cuando se afina ASR, se optimiza la ganancia ASR antes de ajustar las
configuraciones de tiempo integral. Los ajustes se deben hacer siempre con la carga conectada al
motor.
Ajuste de los parámetros ASR en FLV
El controlador está preajustado para utilizar los ajustes ASR D04-01/02 para todo el rango de
velocidad en FLV. Si lo requiere la aplicación, se puede activar automáticamente un segundo conjunto
de parámetros ASR (D04-03/04) dependiendo de la velocidad del motor o con una entrada digital.
Consulte lo descrito en D04-01/D04-02 y D04-03/D04-04 en la página 5-57.
IMPULSE®-G+ & VG+ Serie 4 Manual de instrucciones – Diciembre 2011
5-54
Función
Torq Comp Gain Ajusta la ganancia de la función de
incremento de torsión (voltaje)
automática y ayuda a producir mejor
torsión de arranque.
Torq Comp Time Ajusta el tiempo del filtro de
compensación de torsión.
F TorqCmp@start Ajusta la compensación de torsión en
el arranque hacia adelante como
porcentaje de torsión del motor.
R TorqCmp@start Ajusta la compensación de torsión al
inicio de la reversa como porcentaje de
torsión del motor.
TorqCmp Delay T Ajusta la constante de tiempo para
compensación de torsión con arranque
hacia adelante y arranque en reversa
(C04-03 y C04-04).
Start Torq Time Ajusta el tiempo de compensación de
torsión 2.

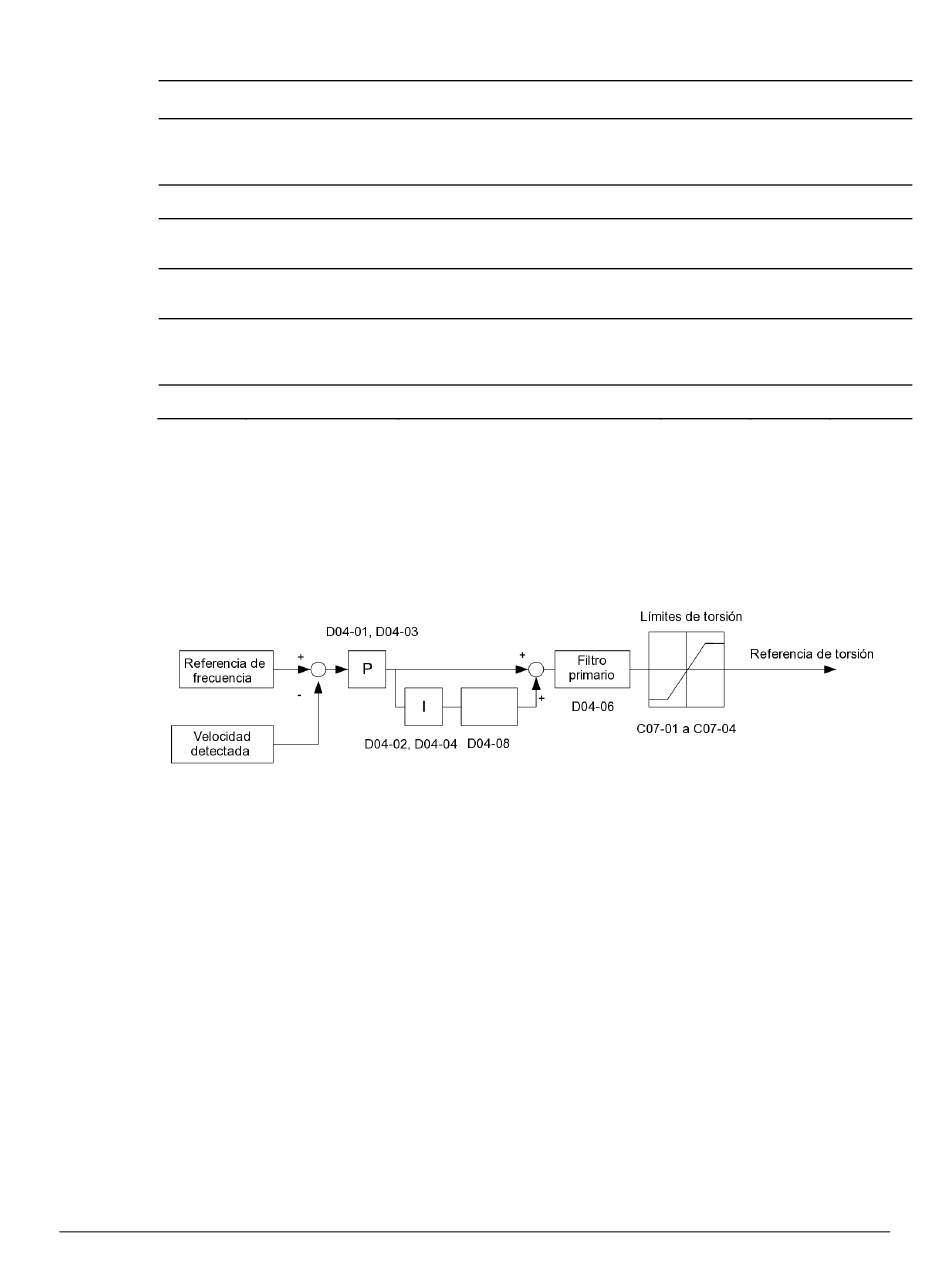

Figura 5-18: Diagrama de bloque de control de velocidad para FLV
Valor
Rango inicial Modelo
0.00-2.50 1.0* G+
0-60000 ms V/f: 200 G+
OLV: 20
0.0-200.0% 0.0 G+
-200.0-0.0% 0.0 G+
0-200 ms 10 G+
0-10000 ms 150 G+
