Salidas digitales – anuncio de alarma/falla (H02-01-03=40)
Salidas digitales – El anuncio de falla permite asignar un conjunto de seis salidas de falla a la salida
del relé M2/M3 y/o la salida M5/M6. Además, se puede seleccionar si se activa o no cada falla.
NOTA: También se puede utilizar la salida M0/M1 para salidas digitales - anuncio de falla; sin
embargo, normalmente se asigna a la salida del freno.
Antes de iniciar la programación de esta función, es conveniente fotocopiar la "hoja de trabajo de
conversión binario a hexadecimal" de esta sección. Dado que podrá escribir en los cuadros de la hoja
de trabajo, será más fácil programar la función.
La programación de Salidas digitales – Anuncio de falla requiere que se determinen dos números
binarios de 4 dígitos que se convertirán a dos números hexadecimales de 1 dígito. Se ingresa los
números binarios al programar el controlador.

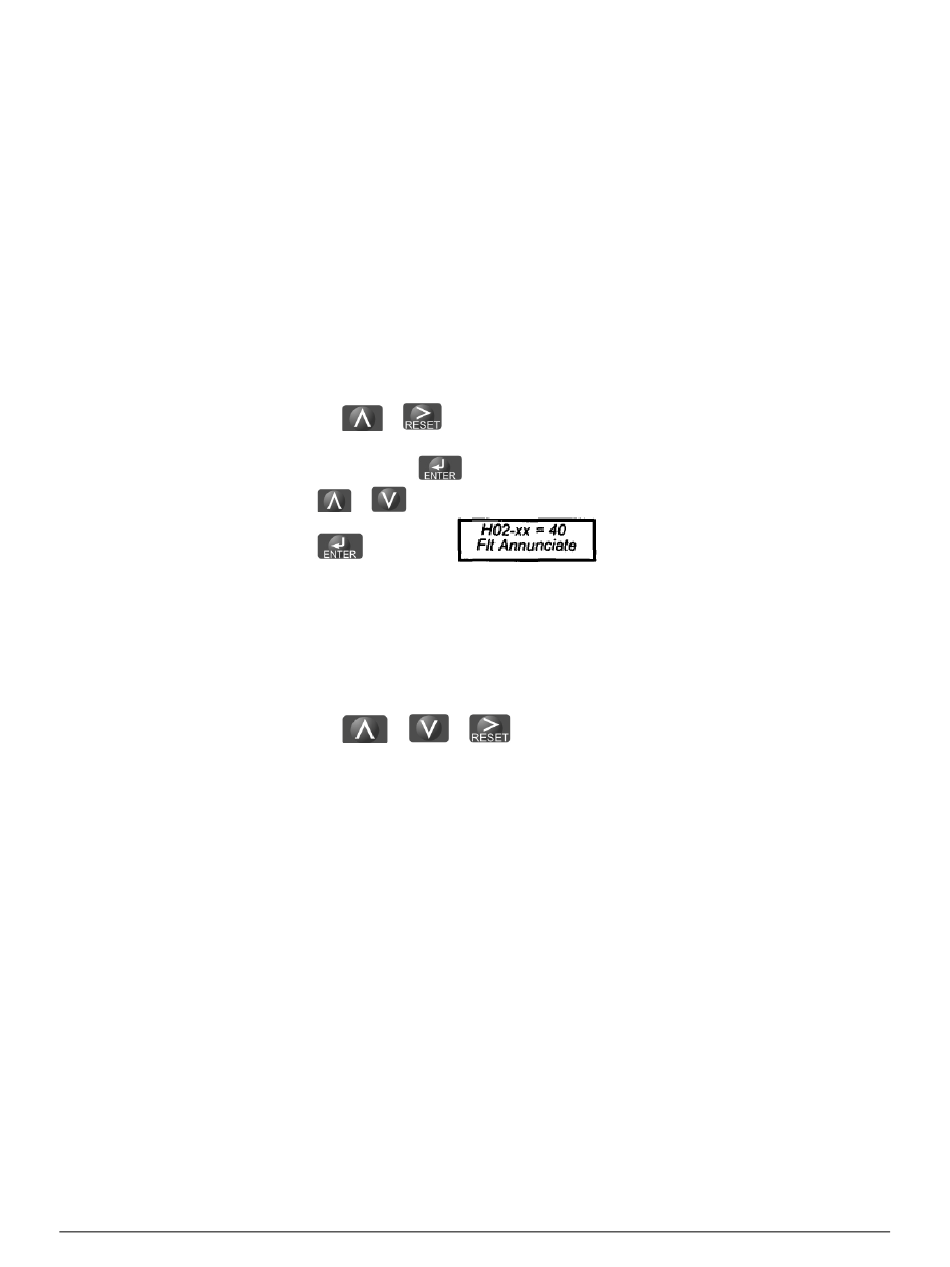

Para programar Salidas digitales – Anuncio de falla (desde el Menú de programación):
1. Presione los botones
2. Determine la terminal de salida a donde desea que se asigne el Anuncio de falla; Terminales M0-
M1, M2-M3 o M5-M6 y presione
3. Presione el botón
4. Presione el botón
5. Desde la hoja de trabajo de la tabla 5-68, seleccione uno de tres ajustes de salida de falla (cada
fila es un ajuste). Ingrese la combinación uno-cero correspondiente al ajuste (fila) seleccionado.
6. Determine las salidas de falla que se habilitarán. Para habilitar una salida de falla, ingrese 1 en el
cuadro arriba de la salida de falla. De lo contrario, ingrese 0. Hágalo para cada salida de falla en el
conjunto.
7. Utilizando la tabla de conversión binaria a hexadecimal (tabla 5-69), determine el número
hexadecimal de 1 dígito para ambos números binarios de 4 dígitos.
8. Presione los botones
correspondiente y presione Enter.
Ejemplo: Seleccione un conjunto de anuncio de falla en el que se muestra la falla que desea que
aparezca. Puede seleccionar sólo las fallas de un conjunto. Si desea cambiar la salida de relé con
base únicamente en las entradas LL1 y UL1, debe seleccionar el Ajuste 2.
1. Coloque "1" bajo LL1 y UL1 para el Ajuste 2.
2. Utilice la tabla 5-69 para convertir el valor binario izquierdo "1 0 0 0" a hexadecimal 8.
3. Utilice la tabla 5-69 para convertir el valor derecho binario "1 0 1 0" a hexadecimal A.
4. Ingrese este valor en H02-xx.
IMPULSE®-G+ & VG+ Serie 4 Manual de instrucciones – Diciembre 2011
5-90
y
para navegar hasta H02-01.
hasta que parpadee el valor.
o
hasta que aparezca H02-xx = 040.
y aparecerá
o
y
hasta que aparezca el número hexadecimal
.
