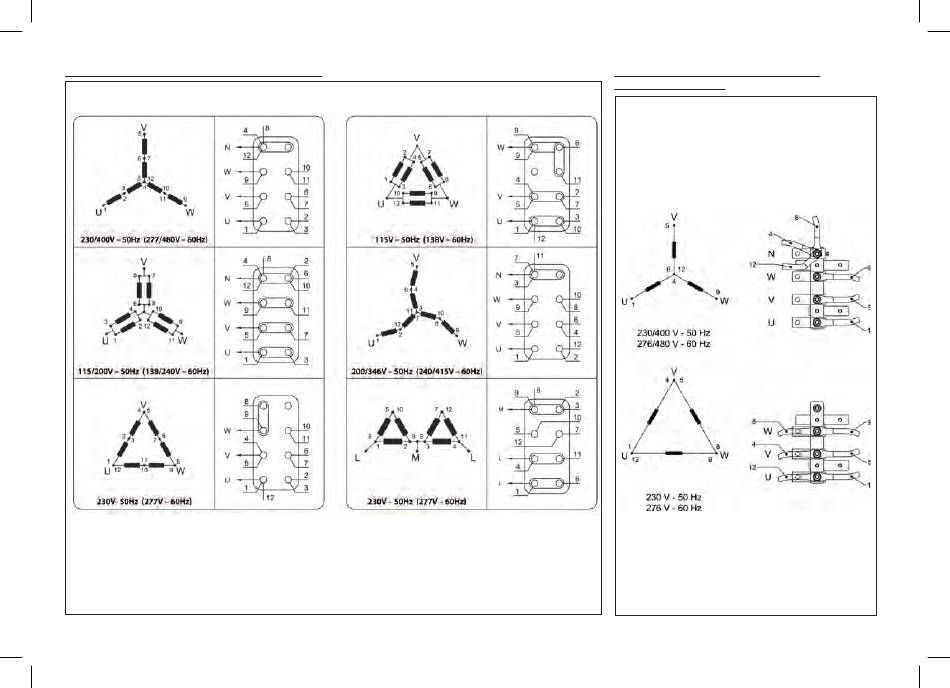

9 - SCHEMA DI COLLEGAMENTO DEI TERMINALI SULLA MORSETTIERA
Collegamento stella serie+neutro
Collegamento stella parallelo+neutro
Collegamento triangolo serie
N.B. Il riferimento di tensione monofase (morsetti 5 e 6 del regolatore HVR-11 o morsetti 8 e 9 del regolatore HVR-30) va sempre
collegato tra i terminali 1 e 2 dell'avvolgimento.
Collegamento triangolo parallelo
Collegamento zig-zag / neutro
Collegamento monofase
- 12 -
10 - SCHEMA DI COLLEGAMENTO DEI TERMINALI SULLA
MORSETTIERA (PRO28L 6 fili)
Collegamento stella+neutro
Collegamento triangolo
