Schéma De Connexion Des Terminaux; Schéma De Connexion Des Terminaux (Pro28L 6Fils) - Linz electric SL-PRO 18 Instrucciones Para El Uso Y El Mantenimiento

Звезд + нейтральное соединение

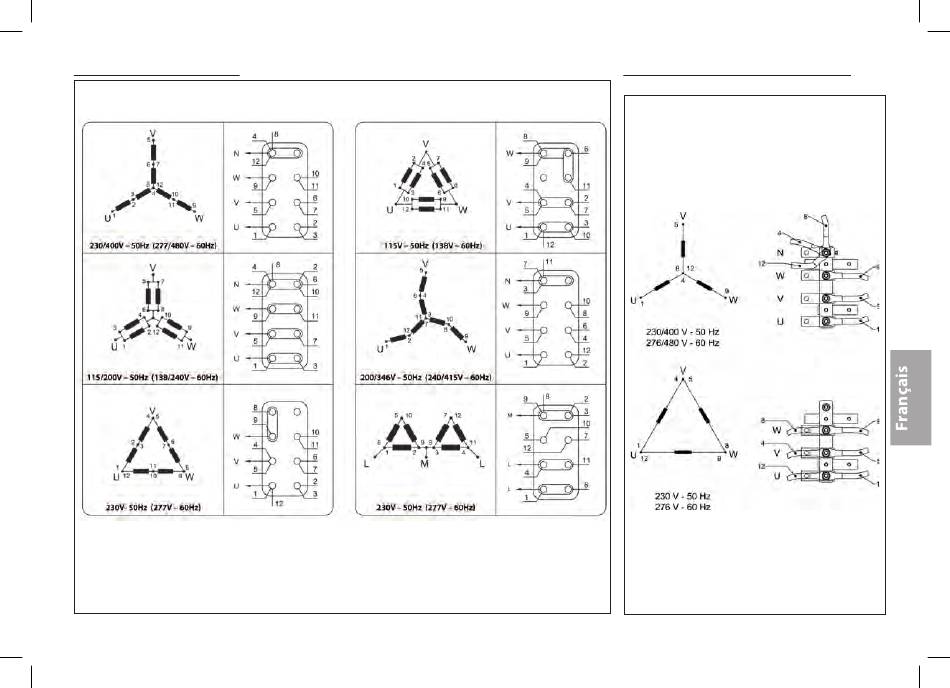

9 - SCHEMA DE CONNEXION DES TERMINAUX 10 - SCHEMA DE CONNEXION DES TERMINAUX (PRO28L 6 fils)
Connexion triangle parallèle
Connexion étoile série+neutre
Connexion étoile+neutre
Connexion étoile parallèle + neutre
Connexion zig-zag /neutre
Connexion Triangle
Connexion monophasée
Connexion triangle série
N.B. La référence de tension monophasé (bornes 5 et 6 du régulateur HVR-11 ou des bornes 8 et 9 du régulateur HVR-30) doit être
toujours connectée entre les terminaux 1 et 2 du bobinage.
