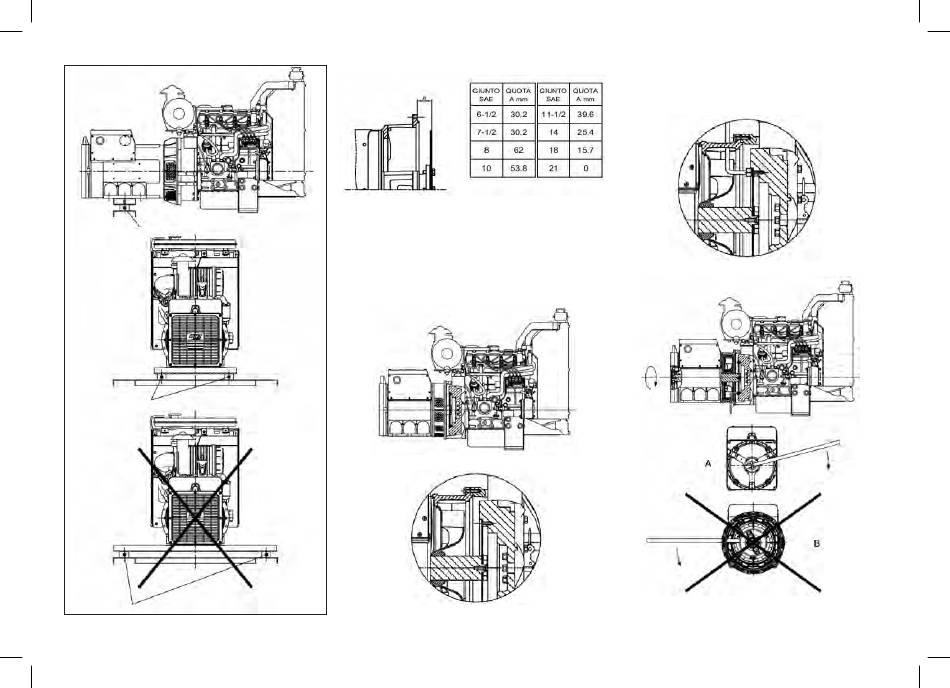

Position recommandée montage anti-vibration
(PRO 18L)
anti-vibration
anti-vibration
anti-vibration
Fig. 5
2) Enlever éventuels moyens de blocage du rotor positionnés sur le côté
opposé à l'accouplement.
3) Approcher l'alternateur au moteur principal comme montré par la fig.
6.
4) Centrer et fixer le stator à la flasque du moteur principal avec les vis
prévues comme montré par la fig. 7.
Fig. 6
Fig. 7
- 56 -
5) Centrer et fixer avec les vis prévues le joint du rotor avec le volant
du moteur principal, en intervenant à travers des ouverture pour le
déchargement de l'air comme indiqué par la fig. 8.
Fig. 8
Fig. 8/A
Tournant le rotor comme le montre la figura 8/A.
