Instalação
ATENÇÃO:
• Os materiais de construção são escolhidos com base nas suas capacidades químicas
(ou inactividade) para fins gerais. Para exposição a ambientes específicos, verificar as
tabelas de compatibilidade química, antes da instalação.
• Perigo de explosão. A substituição de componentes pode prejudicar a adequação para
aplicações de Classe I, Divisão 2.
• Este produto só poderá funcionar de forma correta e segura se for transportado,
armazenado, instalado, configurado e utilizado de forma adequada e se a sua
manutenção for corretamente efetuada.
• O usuário é responsável pela seleção dos materiais de aparafusamento e juntas que
estejam dentro dos limites da flange e da sua utilização pretendida e que sejam
adequados para as condições de serviço.
A instalação só deverá ser efectuada por pessoal qualificado e em conformidade
Nota:
com os regulamentos locais vigentes.

Local de Montagem

Recomendações:
• Temperatura ambiente entre -40 a +60 °C (-40 a +140 °F), -20 °C (-4 °F) se em suporte de
metal.
• Acesso fácil para visualização do mostrador e programação através de dois botões.
• Um ambiente adequado às especificações da caixa e aos materiais de construção.
• Manter o trajeto do ultrassom perpendicular à superfície do material.
Precauções:
• Evitar a proximidade de instalações elétricas de alta tensão ou com corrente, contatos
de alta tensão ou com corrente, e de controladores de velocidade de motores por
variação de frequência.
• Evitar interferências ao trajeto do ultrassom provenientes de obstruções ou do trajeto de
enchimento.

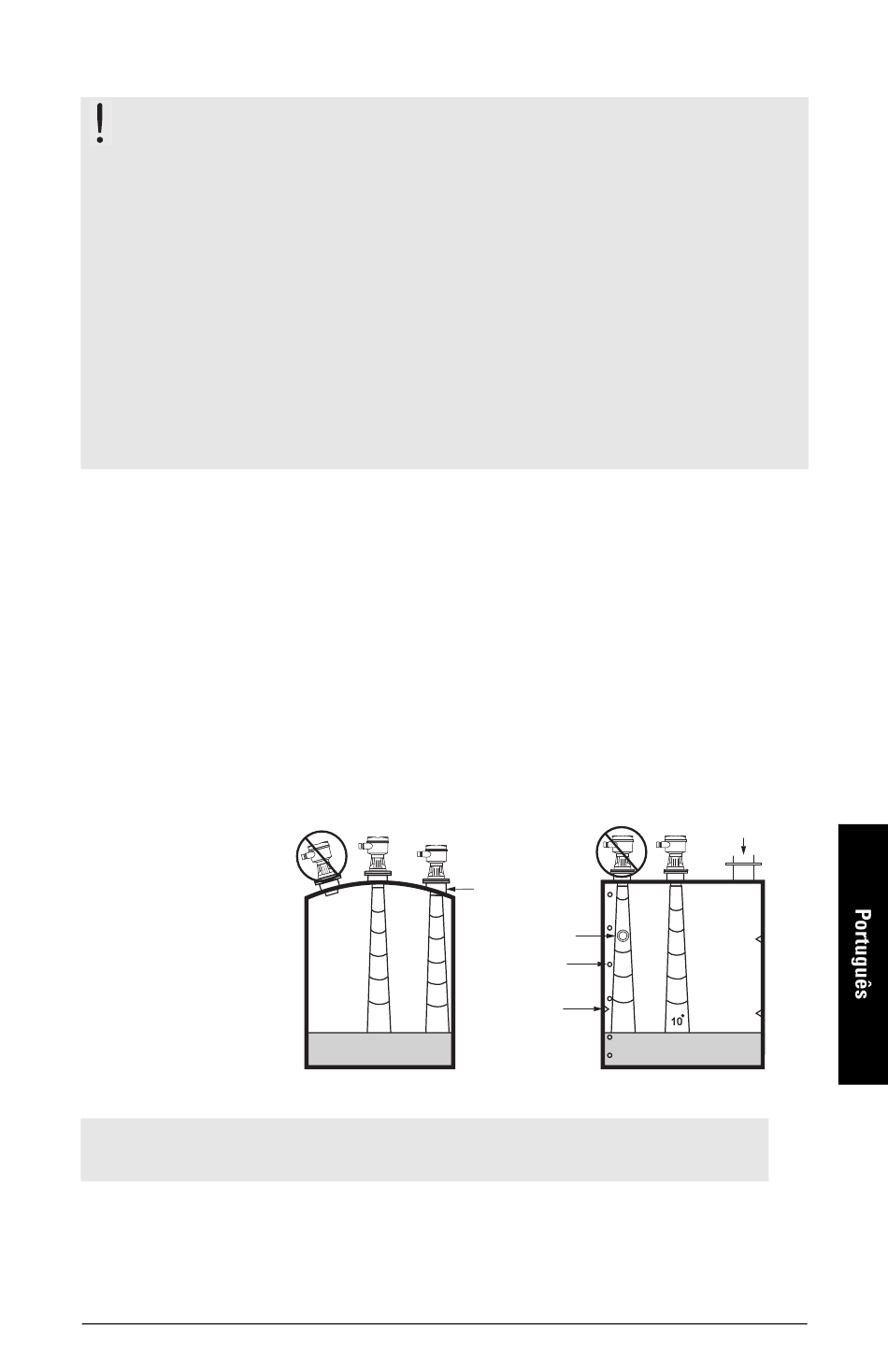

O trajeto do som deverá estar:
• perpendicular à
superfície monitorada
• desimpedido de paredes
rugosas, costuras,
travessas, ou outras
obstruções
• desobstruir o trajeto de
enchimento
Instruções de Montagem
Preferencialmente, montar o Pointek ULS200 de modo a que a face do
Nota:
transdutor fique pelo menos 250 mm (9,84") acima do nível mais elevado esperado.
O Pointek ULS200 está disponível com três tipos de rosca: 2" NPT, 2" BSPT, ou 2" G.
Antes de instalar o Pointek ULS200 na respectiva ligação de montagem, assegure-se de que
as roscas são do mesmo tipo para evitar danificá-las. Rosque simplesmente o Pointek ULS200
à ligação de processo e aperte à mão.
A5E32268616 Pointek ULS200 – MANUAL DE PARTIDA RÁPIDA
tubo
travessas
costuras
enchimento
Página PT-5
