Έλεγχος αντλίας με συναγερμό στάθμης
Η εφαρμογή αυτή χρησιμοποιεί το Pointek ULS200 ώστε να παρέχει έλεγχο αντλίας και ένα
συναγερμό στάθμης.
Αν το υλικό φθάσει σε κάποιο όριο ελέγχου, το φρεάτιο αδειάζει ή γεμίζει ανάλογα. Αν το
υλικό φθάσει σε κάποιο όριο συναγερμού, ο συναγερμός θα ηχεί έως ότου το υλικό υπερβεί
την τιμή ζώνης υστέρησης.

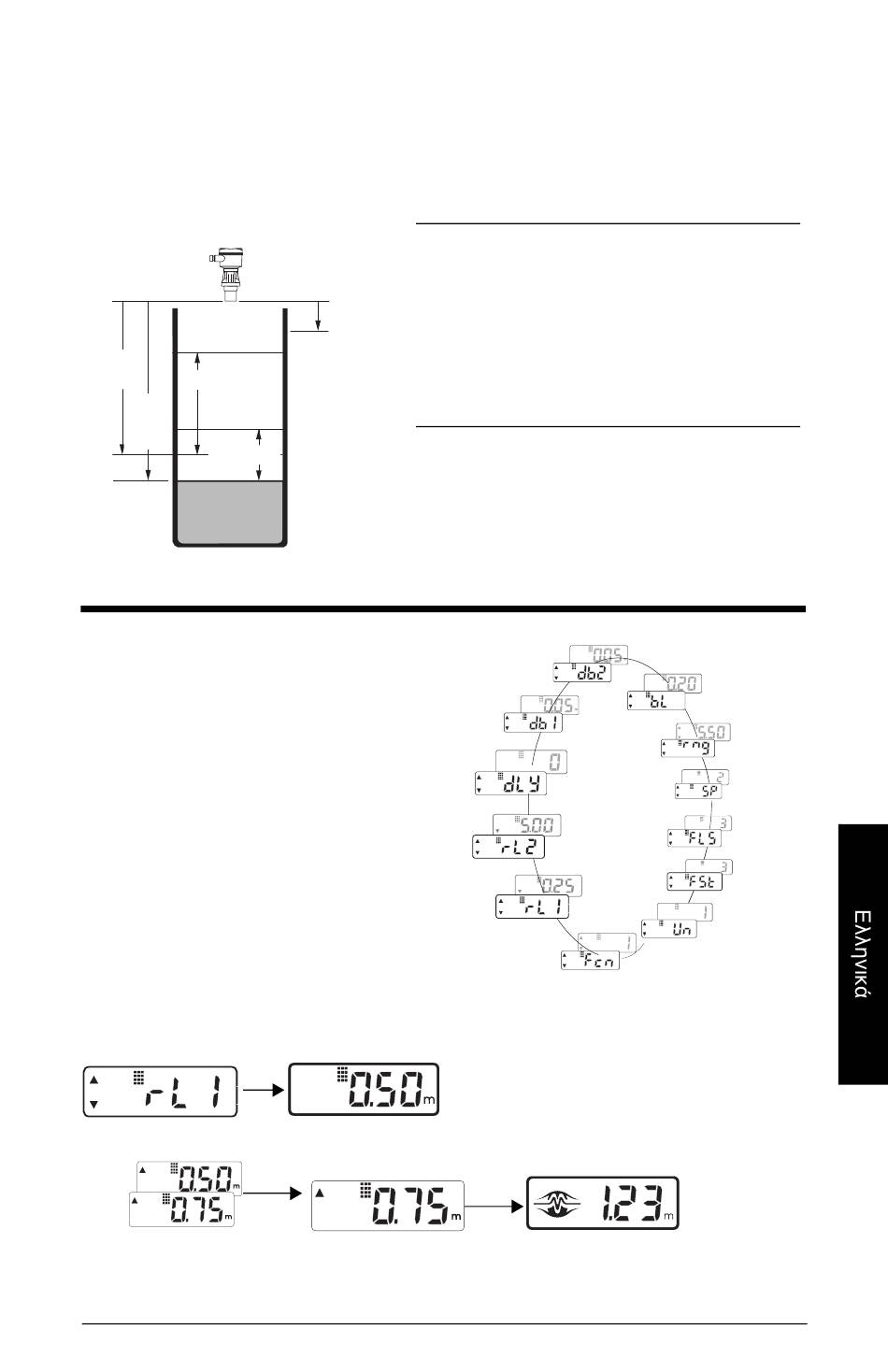

Λειτουργία ρελέ 8: Έλεγχος πλήρωσης με
συναγερμό χαμηλής στάθμης
ρελέ 1
(πλήρωση)
ζώνη υστέρησης 1
(π.χ. 3 m)
(π.χ. 2 m)
ρελέ 2
(συναγερμό
ς χαμηλής
στάθμης)
(π.χ. 3,5 m)
ζώνη υστέρησης 2
(π.χ. 1 m)
Ρυθμίσεις λειτουργίας
Για να προσπελάσετε τις ρυθμίσεις
λειτουργίας, πιέστε ταυτόχρονα τα δύο
πλήκτρα επανειλημμένα, έως ότου
εμφανιστεί η επιθυμητή ρύθμιση. Ξεκινά
μια περίοδος εμφάνισης της τιμής
ρύθμισης. Σε αυτό το χρονικό διάστημα,
μπορείτε να αλλάξετε την τιμή πατώντας το
πλήκτρο `up' ή το πλήκτρο `down'. Αφού
δείτε ή αλλάξετε την τιμή, εκτελείται
αυτόματη επαναφορά στη λειτουργία RUN.
Για να ρυθμίσετε μια τιμή:
1. Πιέστε και τα δύο κουμπιά λειτουργίας
επιλέξτε τη ρύθμιση (π.χ. ρελέ 1)
2. Πιέστε το 1 /
αλλάξτε τιμή (π.χ. αύξηση στα 0,75 m)
A5E32268616
Ρυθμίσεις εφαρμογής
λειτουργία ρελέ
νεκρή ζώνη
(π.χ. 0,5 m)
κένωση
συναγερμός OFF
όριο συναγερμού
πλήρωση
συναγερμός ON
τρέχουσα τιμή (π.χ. 0,5 m)

νέα τιμή (π.χ. νέο όριο συναγερμού
τα 0,75 m)
Pointek ULS200 – ΠΕΡΙΛΗΠΤΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
6 - έλεγχος υψηλής στάθμης /
συναγερμός χαμηλής στάθμης
7 - έλεγχος υψηλής στάθμης /
συναγερμός υψηλής στάθμης
8 - έλεγχος χαμηλής στάθμης /
συναγερμός χαμηλής στάθμης
9 - έλεγχος χαμηλής στάθμης /
συναγερμός υψηλής στάθμης
10 - έλεγχος υψηλής στάθμης /
συναγερμός LOE
11 - έλεγχος χαμηλής στάθμης /
συναγερμός LOE
ρυθμίστε το συναγερμό χαμηλής
στάθμης στις επιθυμητές τιμές
Ζώνη υστέρησης 2
Νεκρή ζώνη
Ζώνη υστέρησης 1
Όριο εμβέλειας
Καθυστέρηση
Ταχύτητα απόκρισης
f t
m
f t
Ασφαλής λειτουργία
m
Ρελέ 2
f t
m
Χρονόμετρο ασφαλούς λειτουργίας
f t
m
Ρελέ 1
Λειτουργία ρελέ
ύστερα από 6 sec., επιστροφή στη
λειτουργία RUN
στο όριο
συναγερμού
f t
m
f t
m
f t
m
f t
m
Μονάδες
Σελίδα EL-13
