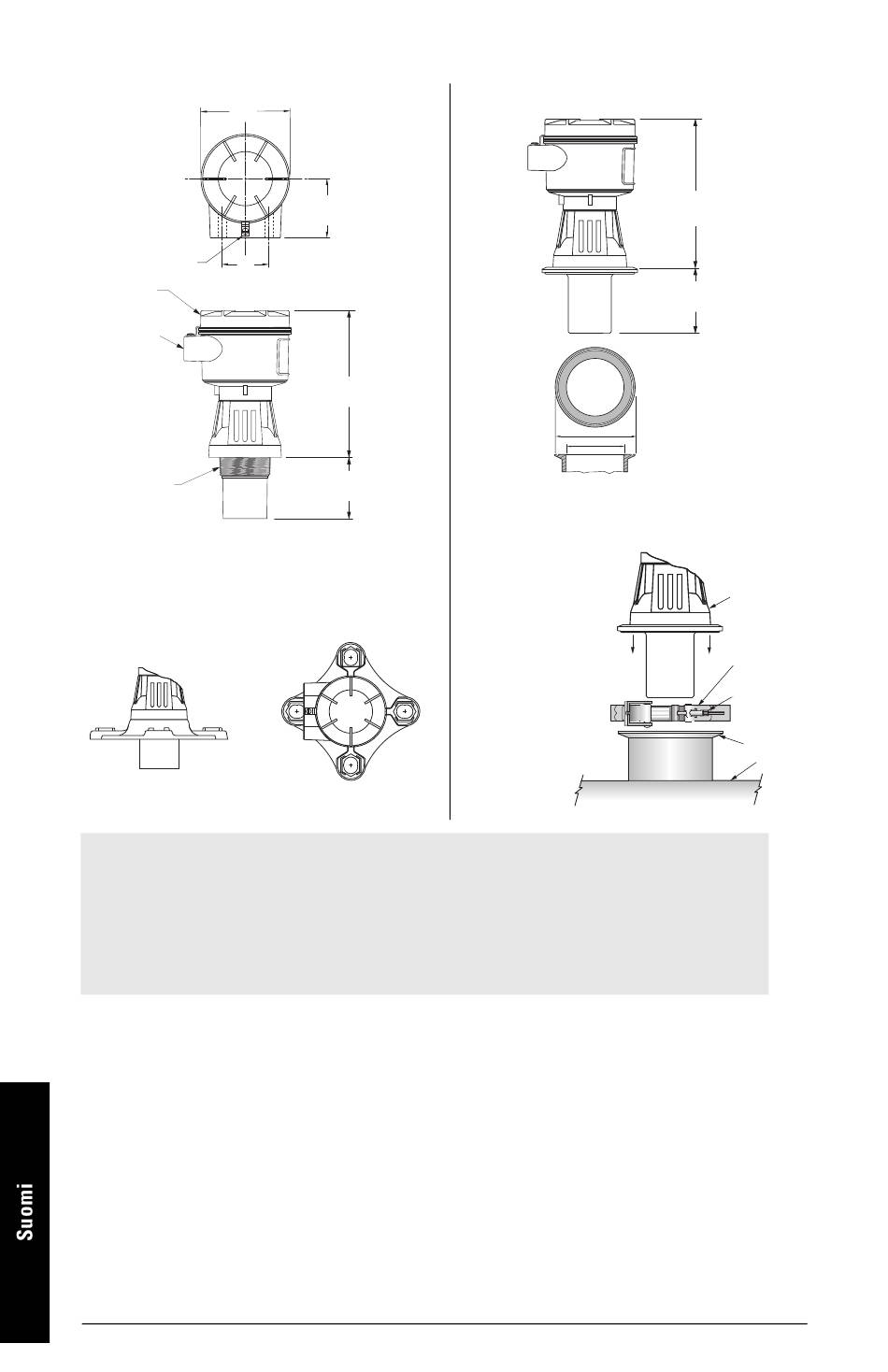

Mitat
Vakio
kannen kiinnitin
#8-32x3.8" metalli-
nen holkki
kansi
putkiliitäntä
½":n NPT tai
PG13.5
2" NPT
2" BSP
tai PF2
Pointek ULS200 voidaan asentaa valinnaisella
75 mm:n (3":n) laippasovittimella varustettuna,
jolloin se sopii 3":n ANSI-, DIN 65 PN10 - ja JIS 10K
3B -laippoihin.
Huomautukset:
• Mitat ovat nimellisiä, ja ne voivat vaihdella materiaalityyppien mukaan.
• Metalliton kotelo ei muodosta jatkuvaa maadoitusta liitäntöjen välille.
• Käytä maadoittavia läpivientejä ja välijohtimia.
• CSA/FM-hyväksyttyjen räjähdysvaarallisten tilojen mallien osalta katso
Siemens -piirros 0-9440026Z-DI-A.
Sivu SU-6
74 mm (2,9")
120 mm
(4,7")
57 mm (2,25")
180 mm
(7,1")
74 mm
(2,9")
Pointek ULS200 – PIKAKÄYTTÖOPAS
Hygieeninen
119 mm (4,68")
97 mm (3,83")
Asenna Pointek
ULS200 säiliön
hygieenisen
puristusrenkaan
päälle.
Varmista pysyvyys
ympäröimällä liitos
valinnaisen
saatavalla
puristimella.
Kiristä säätömutteri
käsin. Älä käytä
avainta.
178 mm
(7,0")
79 mm
(3,1")
hygieeninen
puristusrengas, 4"
ULS200
valinnai-
nen puristin
säätömutteri
puristus-
rengas
säiliö
