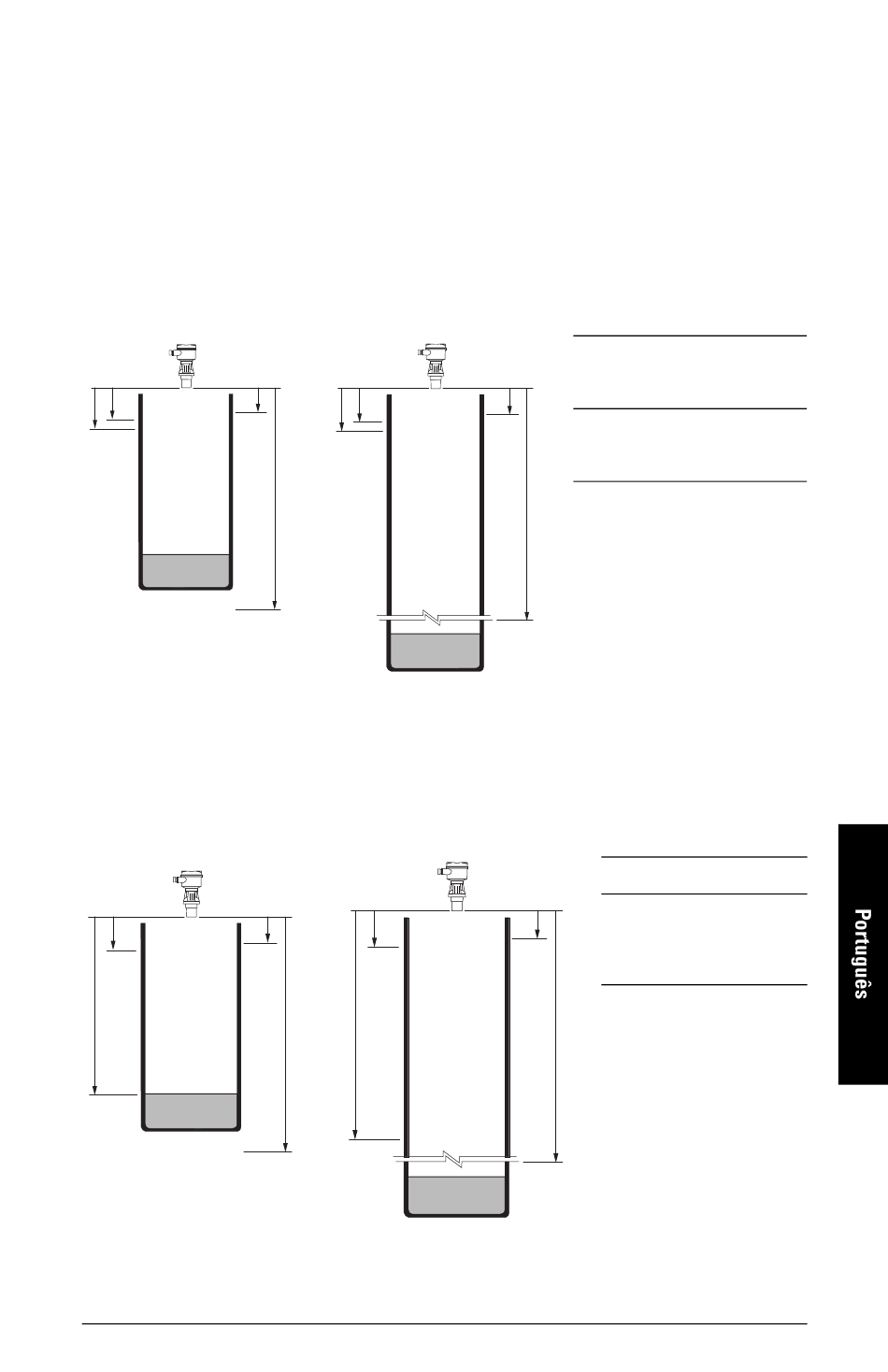

Chave de Alarme de Nível Alto
Aplicação: uma saída de alarme, alarme alto e/ou alto-alto, quando o material de processo
sobe a um nível elevado.
Notas de Aplicação: É comum aplicar a chave em reservatórios em que o material está
normalmente abaixo da faixa da unidade. Sob tais condições o Pointek ULS200 perde eco, e se
prolongado, ocorrem falhas na operação segura. Sendo isto uma ocorrência normal, não é
aconselhável selecionar a opção de segurança elevada. Se a chave de nível alto estiver a ser
aplicada a um reservatório dentro da faixa de 3 ou 5 m, uma perda de eco e a subsequente
condição de segurança não será uma ocorrência comum e a segurança por defeito pode ser
utilizada se necessário.
segurança = 1, 2, ou 3
alta-alta,
(ex. 0,75 m)
alto, 
(ex. 1 m)
limite de faixa
(ex. 5,5 m)
Chave de Alarme de Nível Alto / Baixo
Aplicação: alarmes de nível alto e baixo.
Notas de Aplicação: Se o material puder cair abaixo da faixa da unidade, o Pointek ULS200
perde o eco, e se prolongado, falha o funcionamento seguro. A pré-definição de segurança
deverá ser definida para corresponder à aplicação.
segurança = 1, 2, ou 3
alta, 
(ex. 1 m)
baixa,
(ex.
4,5 m)
limite de faixa
(ex. 5,5 m)
A5E32268616
segurança = 2 ou 3
alta-alta,
(ex. 0,75 m)
bloqueio
(ex.
0,5 m)
alta,
(ex. 1 m)
segurança = 2 ou 3
alta,
(ex. 1 m)
bloqueio
(ex. 0,5 m)
baixa,
(ex.
4,5 m)
Pointek ULS200 – MANUAL DE PARTIDA RÁPIDA
Ajustes da Aplicação
função de
alarme
bloqueio
(ex. 0,5 m)
ponto de
atuação
de alarme
modo de
segurança
limite da faixa
(ex. 5,5 m)
Ajustes da Aplicação
função de
alarme
ponto de
bloqueio atuação
(ex. 0,5 m)
de alarme
modo de
segurança
limite de faixa
(ex. 5,5 m)
2 – alarme alto / alto-
alto
4- alto / Perda de Eco
(LOE)
definir os alarmes
alto e/ou alto-alto
para os valores
pretendidos
1 - alto, exceto se a
faixa estiver acima da
faixa de
funcionamento do
ULS200 (3/5 m)
2 - baixo
3 - manter
1 – alarme alto /
baixo
definir os
alarmes de alta
e/ou baixa para
os valores
pretendidos
1 - alta
2 - baixa
3 - manter
