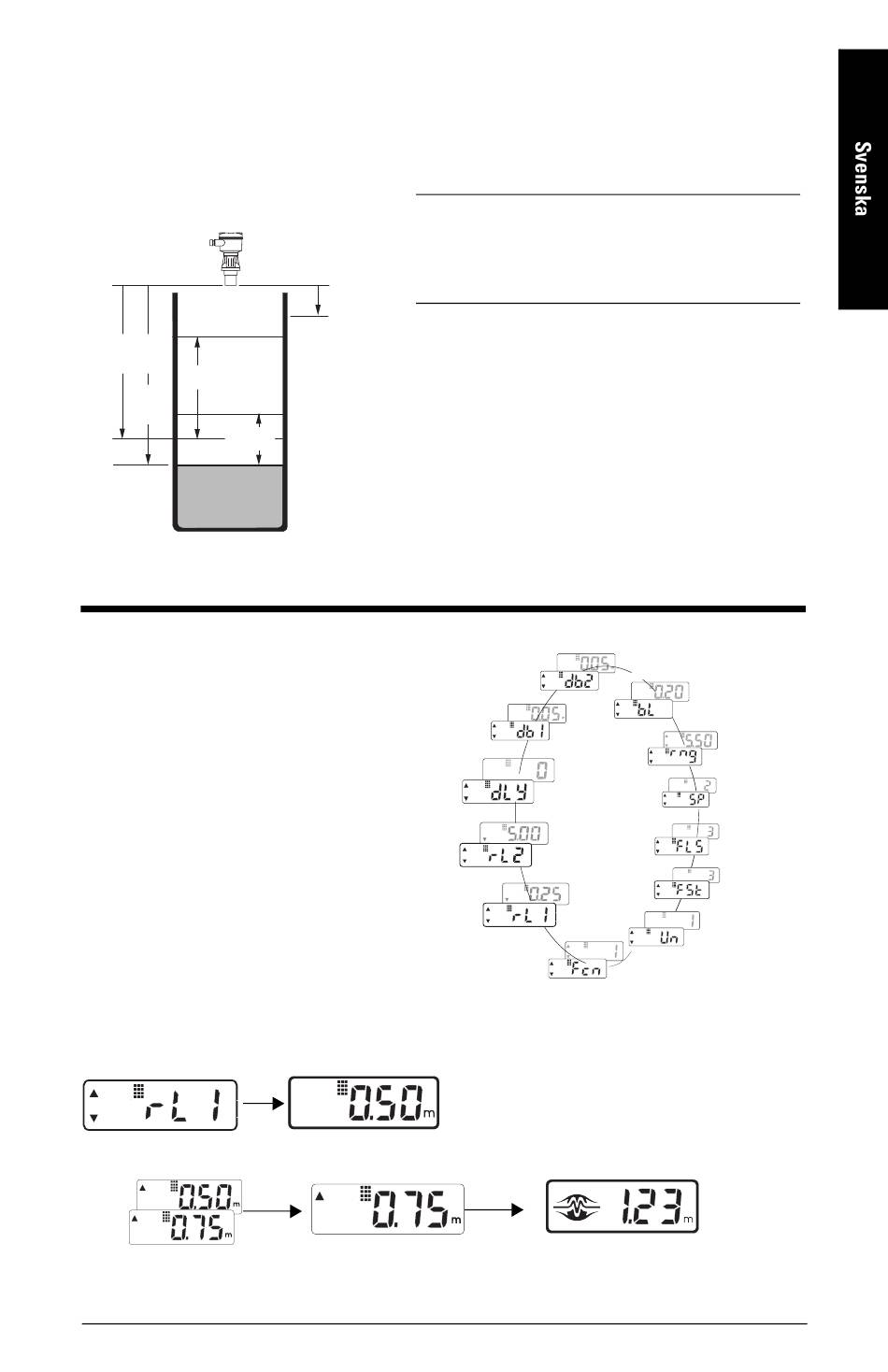

Pumpstyrning med Nivålarm
Denna tillämpning använder Pointek ULS200 för att skapa pumpstyrning och ett nivålarm.
Om materialet når ett styrställvärde, pumpas brunnen ner resp. upp. Om materialet når ett
larmställvärde, ljuder larmet tills materialet förflyttar sig ut ur dödbandsvärdet.
Reläfunktion 8: Ipumpning med
låg-larm
relä 1
(ipumpning)
(ex. 3 m)
dödband 1
(ex. 2 m)
relä 2
(låg-larm)
(ex. 3,5 m)
dödband 2
(ex. 1 m)
Driftjusteringar
För att ändra inställning, tryck samtidigt in
båda tangenterna flera gånger tills den
önskade justeringen erhålls. En
visningsperiod för justeringsvärdet initieras.
Under denna tid kan värdet ändras genom
intryckning av antingen `upp'- eller `ner'-
tangenten. Efter visning eller ändring,
återgår instrumentet automatiskt till
driftläget.
För att justera ett värde:
1. Tryck in båda driftknapparna
Välj justering (t.ex. relä 1)
2. Tryck in 1 /

ändra värde (t.ex. öka till 0,75 m)
A5E32268616
Justeringar vid tillämpning
reläfunktion
nollning
(ex. 0,5 m)
larmställvärde
pump av
larm av
pump på
larm på
aktuellt värde (t.ex. 0,5 m)
nytt värde (t.ex. nytt ställvärde 0,75 m)
Pointek ULS200 – MANUAL FÖR SNABBSTART
6 – högstyrning / låglarm
7 - högstyrning / höglarm
8 - lågstyrning / låglarm
9 – lågstyrning / höglarm
10 - högstyrning / LOE-larm
11 - lågstyrning / LOE-larm
ställ in låglarmet på de önskade
värdena
på ställvärde
Dödband 2
Nollning
Dödband 1
Fördröjning
f t
m
f t
m
Relä 2
f t
m
Felsäker timer
f t
m
Relä 1
Reläfunktion
efter 6 sek fördröjning, återgå till körläge
Områdesgräns
f t
m
Svarshastighet
f t
m
Felsäker
f t
m
f t
m
Enheter
Sida SV-13
