PROCEDIMIENTOS DE MANTENIMIENTO
Sitúe el vehículo en una superficie
llana. Seleccione la posición de
APARCAMIENTO.
Acceso a la tapa de la CVT
1. Retire el asiento izquierdo.
2. Retire los nueve remaches de
plástico para retirar el panel de
la consola lateral izquierda.
NOTA: Utilice el destornillador de
cabeza plana suministrado con el
kit de herramientas para retirar los
remaches de plástico.
3. Extraiga el panel con cuidado.
4. Retire los ocho remaches de
plástico para retirar el comparti-
mento de almacenamiento bajo
el asiento.

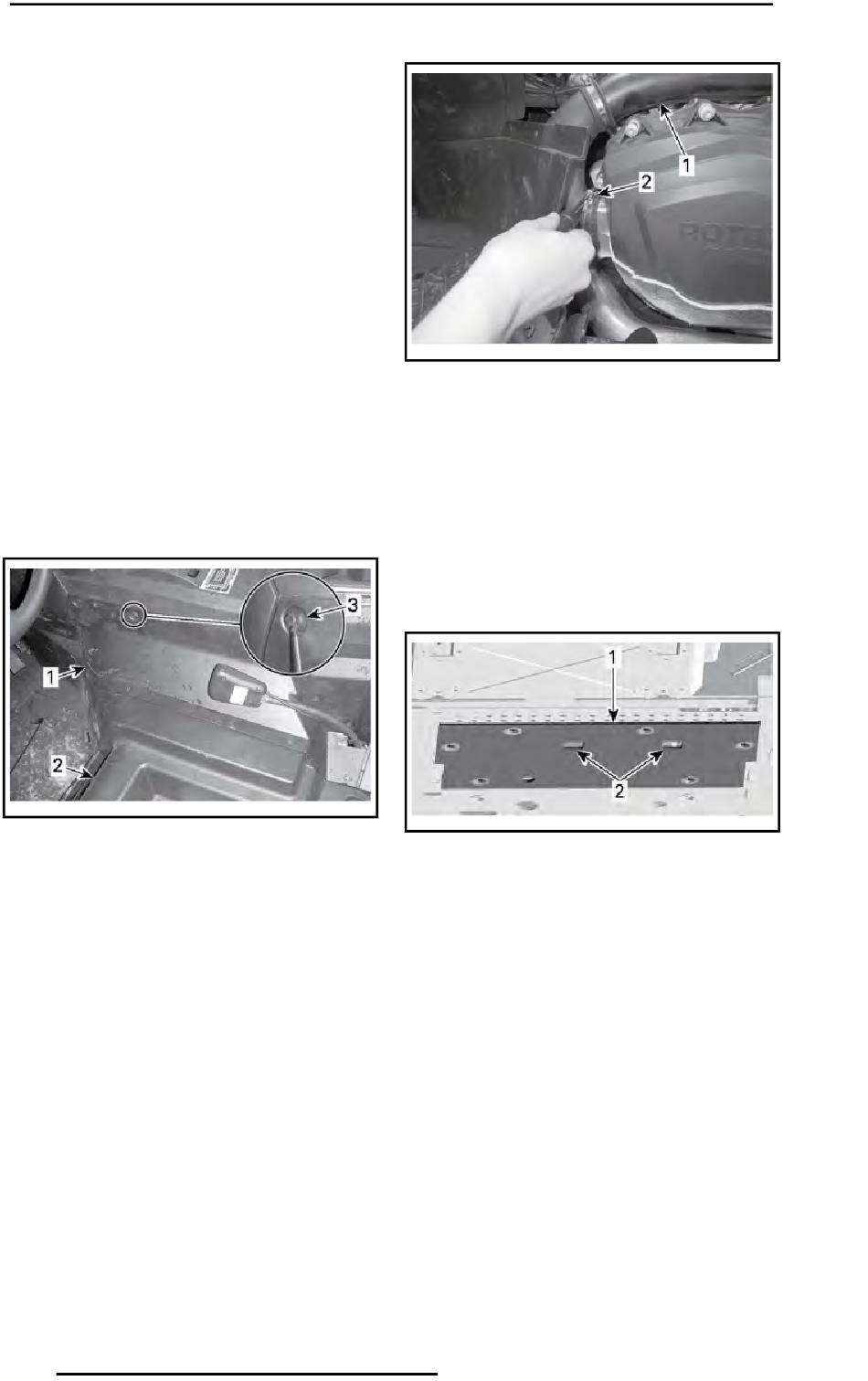

1. Panel de la consola izquierda
2. Compartimento de almacenamiento
bajo el asiento
3. Remaches de plástico
NOTA: Esta parte continuará unida
al vehículo por el cinturón de segu-
ridad. No la desenganche.
Extracción de la tapa de la CVT
Afloje la sujeción del tubo de salida
de la CVT
128
1. Tubo de salida de la CVT
2. Sujeción
Quite los trece tornillos de la tapa
de la CVT.
NOTA: El acceso a los tornillos in-
feriores de la tapa de la CVT se
obtiene mediante los orificios cua-
drados en el protector de bajos
central.
1. placa protectora central
2. Orificios de acceso
NOTA: Retire el tornillo superior
central en último lugar para que
sostenga la tapa durante el desmon-
taje.
NOTA: No utilice una herramienta
de impacto para quitar los tornillos
de la tapa de la CVT.
Retire la tapa de la CVT y su junta.
