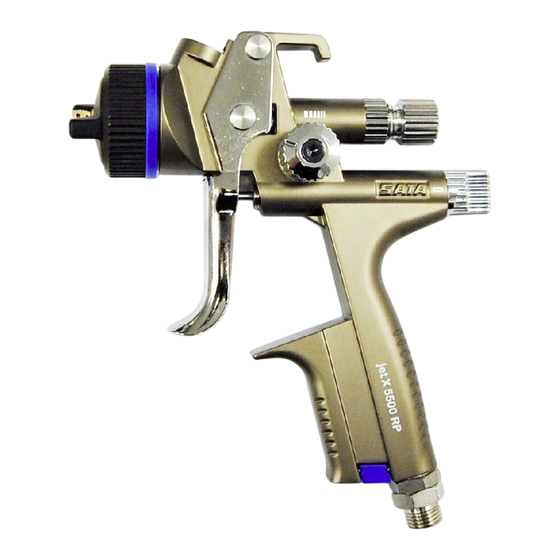

SATAjet X 5500
Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití
Betjeningsvejledning | Kasutusjuhend | Operating Instructions | Instrucciones
de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας | Üzemeltetési
utasítás | Istruzione d'uso Naudojimo instrukcija | Lietošanas instrukcija |
Gebruikershandleiding | Bruksveiledning | Instrukcja obsługi | Instruções
de funcionamento | Manual de utilizare | Руководство по эксплуатации
Bruksanvisning | Navodilo za obratovanje | Návod na | Kullanım talimatı
Operating Instructions
Publicidad
Tabla de contenido
Manuales relacionados para SATA SATAjet X 5500 RP
Resumen de contenidos para SATA SATAjet X 5500 RP
- Página 1 SATAjet X 5500 Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití Betjeningsvejledning | Kasutusjuhend | Operating Instructions | Instrucciones de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας | Üzemeltetési utasítás | Istruzione d'uso Naudojimo instrukcija | Lietošanas instrukcija | Gebruikershandleiding | Bruksveiledning | Instrukcja obsługi | Instruções de funcionamento | Manual de utilizare | Руководство...
- Página 2 [12] ...
- Página 3 [1-9] [1-7] [1-8] [1-6] [1-5] [1-4] [1-10] [1-11] [1-3] [1-12] [1-13] [1-2] [1-14] [1-15] [1-1] [1-19] [1-18] [1-17] [1-16]...
-
Página 4: Datos Técnicos
Manual de instrucciones SATAjet X 5500 RP/HVLP (DIGITAL) Índice [versión original: alemán] Símbolos ......131 Limpieza de la pistola de Datos técnicos ...... 131 pintura ........139 Volumen de suministro ..133 Mantenimiento ...... 140 Componentes de la pistola de 10. - Página 5 Manual de instrucciones SATAjet X 5500 RP/HVLP (DIGITAL) Distancia de proyección Operating range 10 cm - 21 cm (Campo de aplicación) recomendado 17 cm - 21 cm HVLP Operating range 10 cm - 21 cm (Campo de aplicación) recomendado 10 cm - 15 cm Presión de entrada máxima de la pistola...
-
Página 6: Volumen De Suministro
Manual de instrucciones SATAjet X 5500 RP/HVLP (DIGITAL) Opcional: sistema de medición de presión electrónica Precisión ± 0,10 bar Valor de indicación máx. 9,9 bar Pila Renata CR1632 (Ref. 213769) Volumen de suministro • Pistola de pintura con juego de Modelo alternativo con: boquillas y depósito de gravedad... -
Página 7: Utilización Adecuada
¡Sobre todo, utilizar única- mente con el tornillo de fijación [1-14] firmemente montado! Apretar el tornillo de fijación con la herramienta combinada original SATA con máx. 1 Nm. • ¡Antes de cada uso verificar la pistola de pintura y en caso necesario repararla! •... -
Página 8: Equipo De Protección Personal
• ¡Desmontar y montar las piezas con el mayor cuidado! ¡Sólo utilizar herramientas especiales incluidas en el suministro! • ¡Utilizar sólamente lavadoras recomendadas por SATA! ¡Tener en cuen- ta el manual! • ¡Nunca trabajar con medios fluidos que contienen ácido, lejía o gaso- lina! •... -
Página 9: Utilización En Zonas Bajo Peligro De Explosión
Manual de instrucciones SATAjet X 5500 RP/HVLP (DIGITAL) 6.4. Utilización en zonas bajo peligro de explosión Señal Ex Grupo del apa- Categoría del Categoría gas Clase de tempe- rato aparato ratura 6.4.1 General El uso / almacenamiento de la pistola de pintura es permitido en las zo- nas bajo peligro de explosión 1 y 2. -
Página 10: Puesta En Funcionamiento
(presión de entrada de la pistola recomendada) conforme el capítulo 2. • Aire comprimido limpio, p.ej. a través del SATA filter 484, ref. 92320 • Manguera de aire comprimido con diámetro de min. 9 mm (véase precauciones), p.ej. ref. 53090. -
Página 11: Ajustar La Presión De Entrada De La Pistola
Manual de instrucciones SATAjet X 5500 RP/HVLP (DIGITAL) 5. Rellenar el depósito de gravedad (máx. 20 mm debajo del borde su- perior), cerrar con la tapa [2-11] y insertar el antigoteo [2-12]. 6. Atornillar niple de conexión [2-13] (no contenido en el volumen de suministro) a la conexión de aire. -
Página 12: Limpieza De La Pistola De Pintura
• ¡Nunca limpiar el vidrio de la indicación electrónica con objetos agu- dos, afilados o ásperos! • Limpiar los talardos sólamente con los cepillos de limpieza SATA o con las agujas de limpieza de boquillas SATA. La utilización de otras herra- mientas puede llevar a daños y alteraciones del abanico. -
Página 13: Mantenimiento
[7-1], [7-2], [7-3], [7-4], [7- 5] y [7-6] Cada juego de boquillas SATA consiste de una "aguja de pintura" [7- 1], una "boquilla de aire" [7-2] y una "boquilla de pintura" [7-3] y está ajustado a mano para un abanico perfecto. Engrasar la aguja de pintura [7-1] en el área de la junta de aguja de pintura (aprox. -
Página 14: Sustitución De La Junta De La Aguja De Pintura
Tras el desmontaje, engrasar el manguito del micrómetro de aire con grasa para pistolas SATA (n.° art. 48173), colocar con el émbolo de aire y apretar el tornillo de fijación con la herramienta combinada original SATA con una fuerza máx. -
Página 15: Sustituir El Ccs (Colorcode-System)
Manual de instrucciones SATAjet X 5500 RP/HVLP (DIGITAL) limpiar si fuera necesario o sustituir si estuviera dañado (p. ej. ara- ñazos o deformación), engrasar con grasa de alto rendimiento SATA (n.° art. 48173) y montar, ¡tenga en cuenta el sentido de montaje! 2. -
Página 16: Eliminación De Averías
Manual de instrucciones SATAjet X 5500 RP/HVLP (DIGITAL) 9.7. Sustituir la batería (DIGITAL) [11-1] y [11-2] ¡Aviso! ¡Peligro de explosión! • ¡Cambiar la pila sólamente fuera de las zonas bajo peligro de explo- sión! • ¡Tener en cuenta, en todo caso, las indicaciones de seguridad en el capítulo 6.4.2! - Página 17 Manual de instrucciones SATAjet X 5500 RP/HVLP (DIGITAL) Avería Causa Solución Boquilla de aire daña- Limpiar juego de bo- da o sucia quillas, capítulo 8 o sea cambiarlo, capítulo Burbujas de aire en el Medio fluido no sufi- Rellenar depósito de depósito de gravedad...
-
Página 18: Eliminación
Manual de instrucciones SATAjet X 5500 RP/HVLP (DIGITAL) Avería Causa Solución Corrosión en la rosca El líquido de limpieza Limpieza, tener en de la boquilla de aire, (acuoso) queda de- cuenta capítulo 8, en el conducto de masiado tiempo en la cambiar el cuerpo de material (conexión del... -
Página 19: Servicio Al Cliente
Accesorios, recambios y apoyo técnico los encuentra en su distribuidor SATA. 13. Garantía / responsabilidad Aquí se aplican las condiciones generales de venta de SATA y en su caso acuerdos contractuales así como respectivamente la ley en vigor. SATA no se responsabiliza en especial en caso de: •... -
Página 20: Declaración De Conformidad Ce
Manual de instrucciones SATAjet X 5500 RP/HVLP (DIGITAL) Pos. Ref. Denominación 211391 Paquete con 3 tornillos de fijación para micrómetro de aire de la serie 5000 133991 Caja con 3 cabezas de émbolo de aire 211466 Micrómetro de aire 133959 Juego con 3 agujas de pintura / 3 resortes de émbolo... - Página 21 CE y teniendo en cuenta el identificativo de producto ATEX, en atmósferas potencialmente explosivas. Denominación del producto: ........Pistola de pintura Denominación de tipo: ....SATAjet X 5500 RP/HVLP / DIGITAL Indicativo ATEX: ............II 2 G Ex ia IIC T4 Gb Centro de pruebas: 0344 KEMA 05 ATEX 1090X IECEx KEM 09.0075X...
- Página 22 Manual de instrucciones SATAjet X 5500 RP/HVLP (DIGITAL) 70806 Kornwestheim, 08.06.2016 Albrecht Kruse Gerente SATA GmbH & Co. KG...
- Página 25 [10] [11]...
- Página 26 SATA GmbH & Co. KG Domertalstraße 20 70806 Kornwestheim Deutschland Tel. +49 7154 811-0 Fax +49 7154 811-196 E-Mail: info@sata.com www.sata.com...
