15. Charakterystyki

15.1 Przewodnik po charakterystykach pracy pomp

Każde ustawienie pompy ma swoją własną charakterystyka pracy (krzywa Q/H).
Każdej charakterystyce Q/H odpowiada charakterystyka mocy (krzywa P1). Charakterystyka mocy pompy pokazuje pobór mocy (P1)
wyrażony w watach, dla danej krzywej Q/H.
Wartość P1 odpowiada wartości odczytywanej z wyświetlacza pompy. Patrz rys. 18:

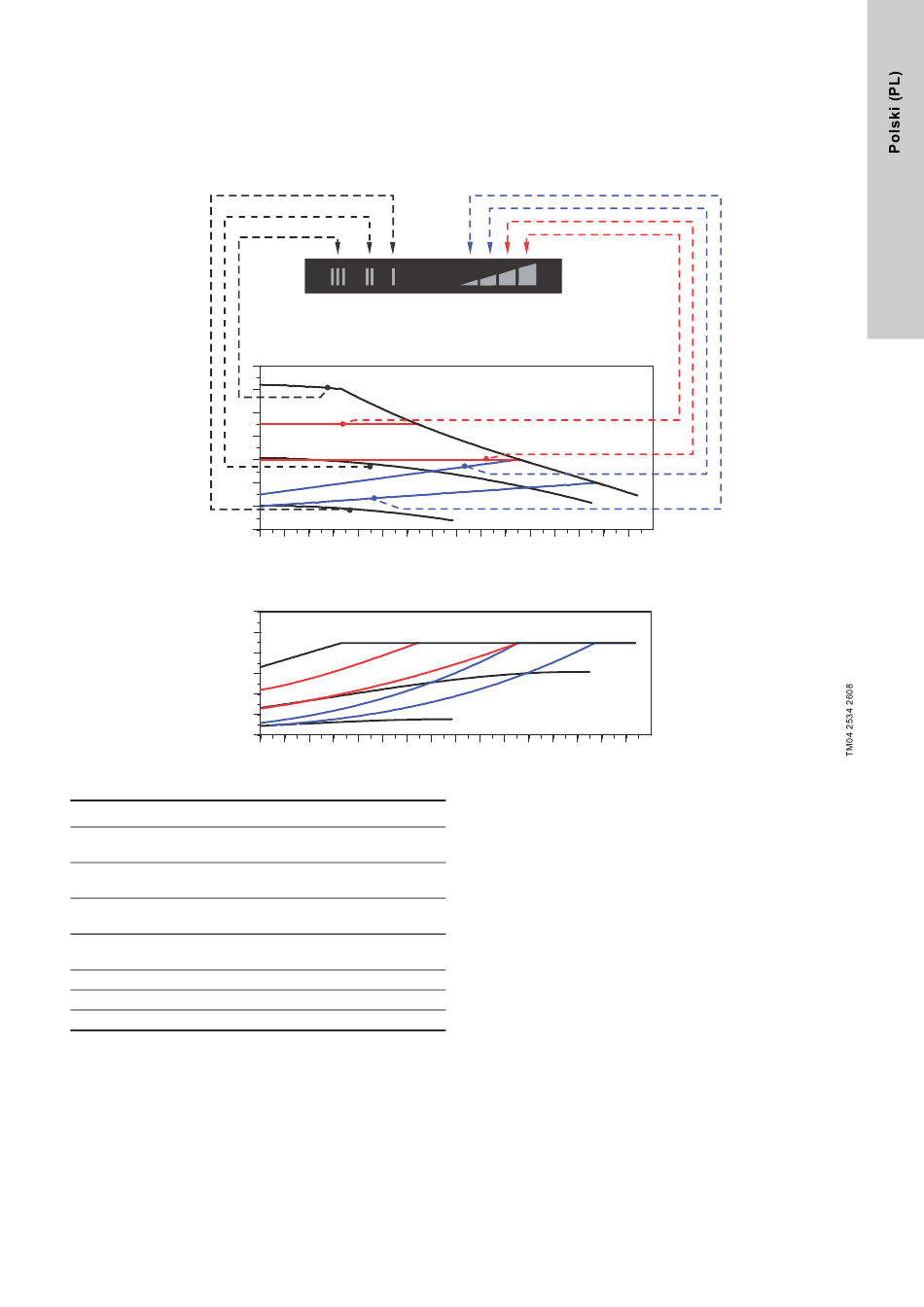

Rys. 18 Charakterystyki pracy pompy w zależności od nastaw
Ustawienie Charakterystyka pompy
Najniższa charakterystyka
PP1
proporcjonalno-ciśnieniowa
PP2 Najwyższa charakterystyka
(ustawienie fabryczne) proporcjonalno-ciśnieniowa
Najwyższa charakterystyka
CP1
stałociśnieniowa
Najwyższa charakterystyka
CP2
stałociśnieniowa
III Stała prędkość obrotowa, obroty III
II Stała prędkość obrotowa, obroty II
I Stała prędkość obrotowa, obroty I
Dalsze informacje o nastawach pomp - patrz rozdziały
8.4 Pola świecące wskazujące ustawienie (nastawy) pompy
9. Nastawianie pompy
12. Ustawienia (nastawy) i osiągi pompy.
POWER AUTO
ADAPT
H
P 1
ON
PP1 CP1
PP2 CP2
II
I
II
I
15.2 Warunki ważności charakterystyk
Poniższe wytyczne obowiązują dla charakterystyk pracy na
kolejnych stronach:
• Ciecz używana do testów: woda pozbawiona powietrza.
• Charakterystyki odnoszą się do gęstości ρ = 983,2 kg/m
i temperatury cieczy +60 °C.
• Wszystkie charakterystyki przedstawiają wartości średnie i nie
powinny być używane jako krzywe gwarancyjne.
Jeżeli wymagane są określone osiągi minimalne, należy
wykonać indywidualne pomiary.
• Charakterystyki dla obrotów I, II i III są odpowiednio
oznaczone.
• Charakterystyki wyznaczono dla cieczy o lepkości
kinematycznej υ = 0,474 mm
III
Q
III
Q
2
/s (0,474 cSt).
3
