Fig. 20 - Tubo flexible
5
MONTAJE
5.1
PREMISA
• La posición del montaje tiene que ser elegida en relación al ambiente y al conducto de la chimenea.
• Verificar por las autoridades locales si existen normativas restrictivas que afecten a la toma del aire comburente, a la toma de
aireación del ambiente o a la implantación de juntas hermeticas en el conducto de la chimenea y el extremo de la chimenea.
• Verificar que exista la toma de aire comburente.
• Verificar la presencia eventual de otras estufas o aparados que ponen el lugar en depresión.
• Verifique a estufa encendida que en local no hay la presencia de CO.
• Verifique que la chimenea tenga el tiraje necesario.
• Verifique que todo el recorrido de los conductos de humos estén ejecutados con seguridad (eventuales pérdidas de humos,
distancias de materiales inflamables etc...).
• La instalación del aparato tiene que garantizar una fácil limpieza del aparato mismo, de los tubos de escape y del conducto de
la chimenea.
• La instalación tiene que garantizar un fácil acceso al enchufe (véase CONEXIÓN ELÉCTRICA a pag. 20).
• Para instalar más aparatos hay que dimensionar adecuadamente la toma de aire externa (véase CARACTERÍSTICAS a pag.32).
5.2
SITIO OCUPADO
FRAME3 - FRAME3 UP - QUASIMODO3 UP - MODO AIRTIGHT

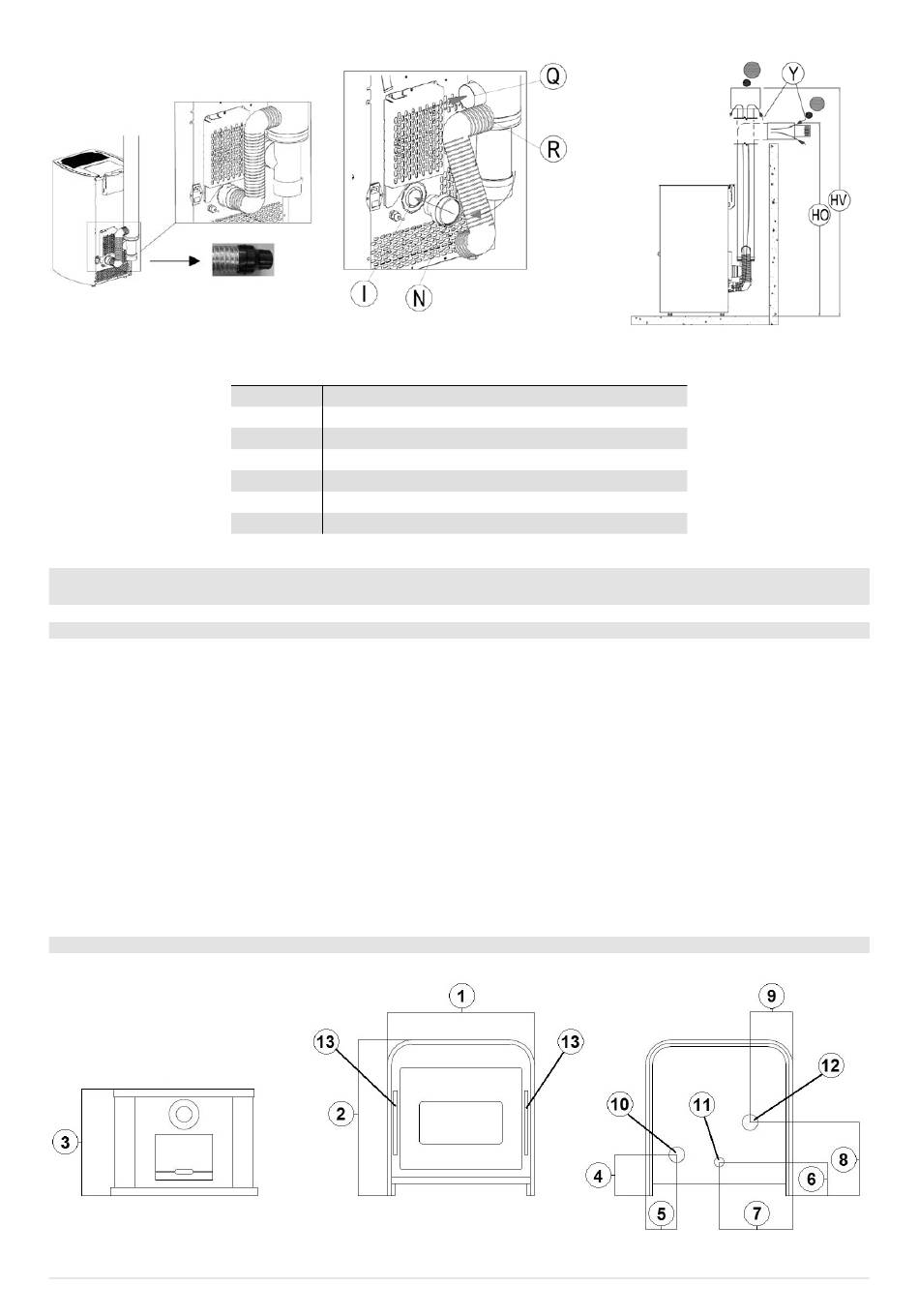

Fig. 21 - Conexiones
LEYENDA
Fig. 15 - Fig. 16
I
Entrada del aire comburente diámetro 40 mm
N
Racor de goma diámetro 40/60 mm
R
Tubo flexible de aluminio
Q
Conexión del aire comburente tubo coaxial
Y
Entrada del aire comburente tubo coaxial
HO
Altura del conducto de humos coaxial con evacuación en pared/horizontal
HV
Altura del conducto de humos coaxial con evacuación en techo/vertical
Fig. 23 - Dimensiones generales: FRAME
Fig. 22 - Conexiones del conducto de humos
3
15
