• El interruptor general O/I (véase Fig. 37) tiene que ser activado sólo para encender la estufa, en caso contrario es aconsejable
dejarlo apagado.
• No utilizar prolongadores.
• Si el cable de alimentación se encuentra dañado tiene que ser sustituido por un técnico especializado.
• Cuando la estufa no está encendida, desenchufarla.

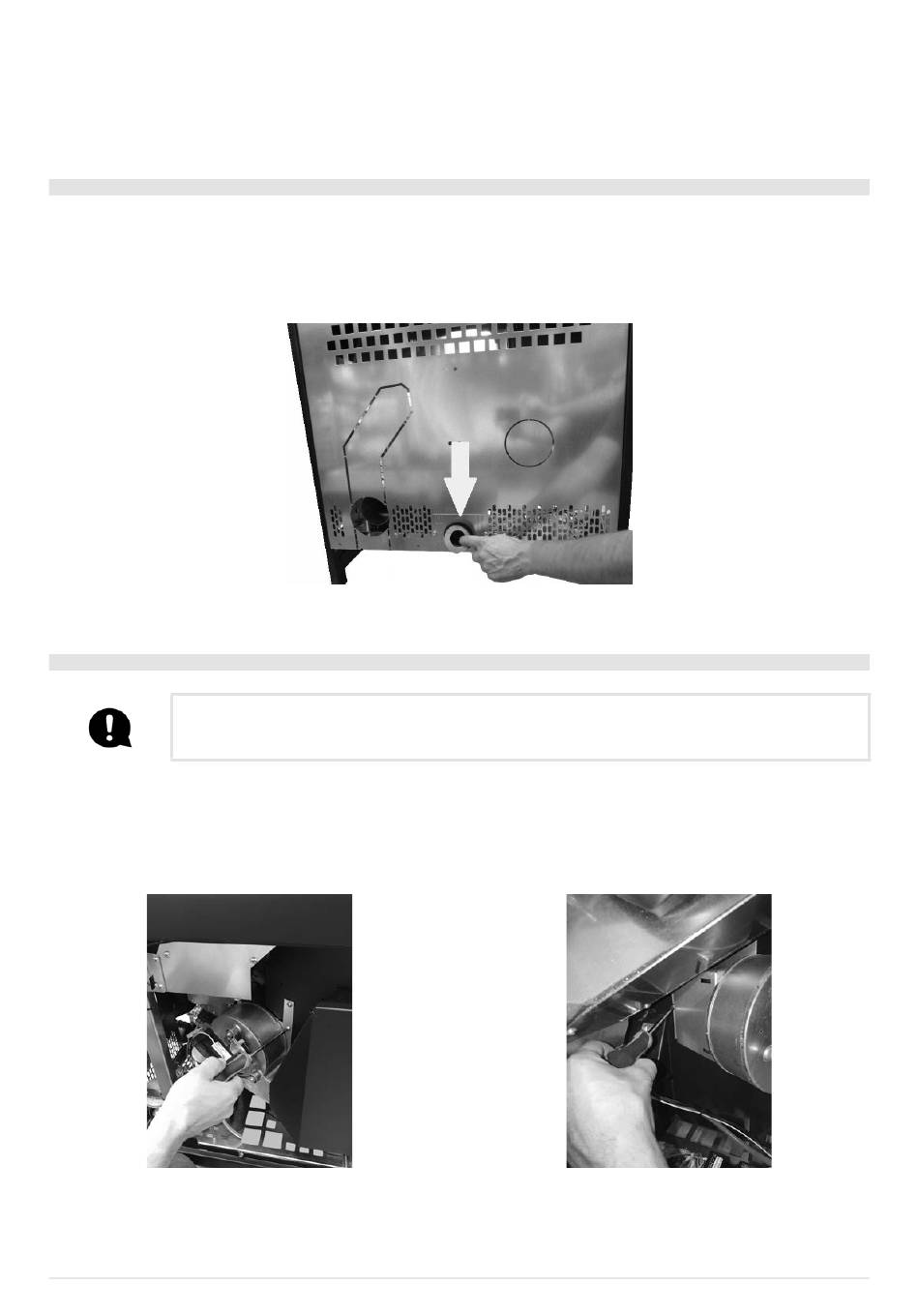

5.11 REGISTRO DE AIRE
La estufa tiene un registro de aire trasero extraíble
La estufa se regula en base a los datos del tubo de salida de humos y del pellet utilizado, según las características técnicas (véase
CARACTERÍSTICAS a pag. 32)
Si los datos no corresponden, un técnico autorizado puede aumentar el tiro de la estufa quitando/desenroscando el anillo situado
dentro del tubo de entrada de aire (véase Fig. 38).
Apertura del registro de aire de 35 mm para potencia nominal con tubo de salida de humos de 11 Pa.
5.12 CANALIZACIÓN DEL AIRE CALIENTE FRAME
AL INSTALAR LA CANALIZACIÓN ES NECESARIO CARGAR LA NUEVA BASE DE DATOS EN LA TARJETA (BASE DE
DATOS N. 07). VÉASE "MANUAL SERVICE".
Por defecto el inserto emite en el ambiente el aire caliente desde ambas bocas frontales.
Puede canalizar el aire de la izquierda en la parte trasera de la estufa, con un kit de canalización.
Para el montaje del kit proceda de la manera siguiente:
• Extraiga los 4 tornillos de fijación del ventilador izquierdo (véase Fig. 39 y Fig. 40).
• Extraer el ventilador.
Fig. 39 - Quite los tornillos
Para montar el cárter al ventilar, siga los estos pasos:
• Enrosque la abrazadera al racor (véase Fig. 41).
• Fije la abrazadera y el racor al ventilador (véase Fig. 42 y Fig. 43).
FRAME3 - FRAME3 UP - QUASIMODO3 UP - MODO AIRTIGHT
Fig. 38 - Extracción del anillo
Y QUASIMODO
3
(OPCIONAL)
3
Fig. 40 - Quite el tornillo
21
