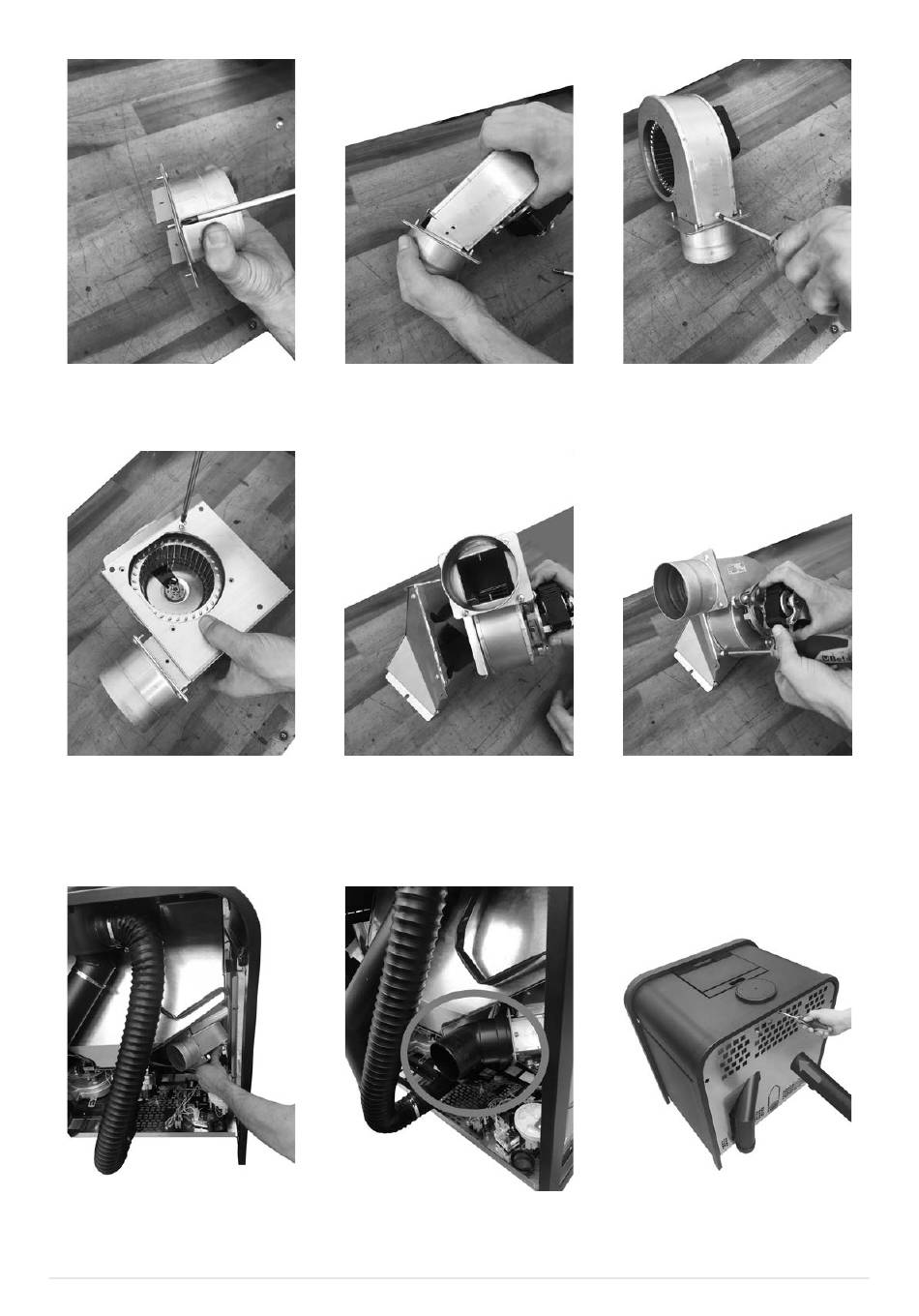

Fig. 41 - Fije la abrazadera al racor
• Fije la tapa del cárter al ventilador como en Fig. 44.
• Monte todo en el cárter y fijando con los tornillos (véase Fig. 45 y Fig. 46).
Fig. 44 - Fije la tapa
• Fije a la estufa con los tornillos el cárter + ventilador (véase Fig. 47).
• Coloque el racor de 45° al racor del ventilador (véase Fig. 48).
• Extraiga el tapón precortado desde la parte trasera de la estufa.
• Fije la parte trasera a la estufa y acople el tubo para la canalización (véase Fig. 49).
Fig. 47 - Fije el cárter y el ventilador a la estufa
22
Fig. 42 - Fija la abrazadera + racor del ventilador
Fig. 45 - Fije el ventilador al cárter
Fig. 48 - Coloque el racor de 45°
Fig. 43 - Fije con tornillos
Fig. 46 - Fije con tornillos
Fig. 49 - Fijación de la parte trasera
