Bediening via de matrix

De Prosonic T wordt via een 10 x 10
Endress+Hauser bedieningsmatrix ingesteld
en bediend.
De inregeling volgt in het eenvoudigste
geval via slechts drie matrixvelden.
De instelling en bediening zijn altijd hetzelfde
voor:
• toetsenbediening lokaal met display
• bediening met de handterminal
• bediening via de Silometer FMX 770
(BA 136F) of FXN 671 (TI 236F)
• bediening via een procesbus
4 ... 20 mA
+
–
4 5
+
V H
1.660
02
+
H
V
18

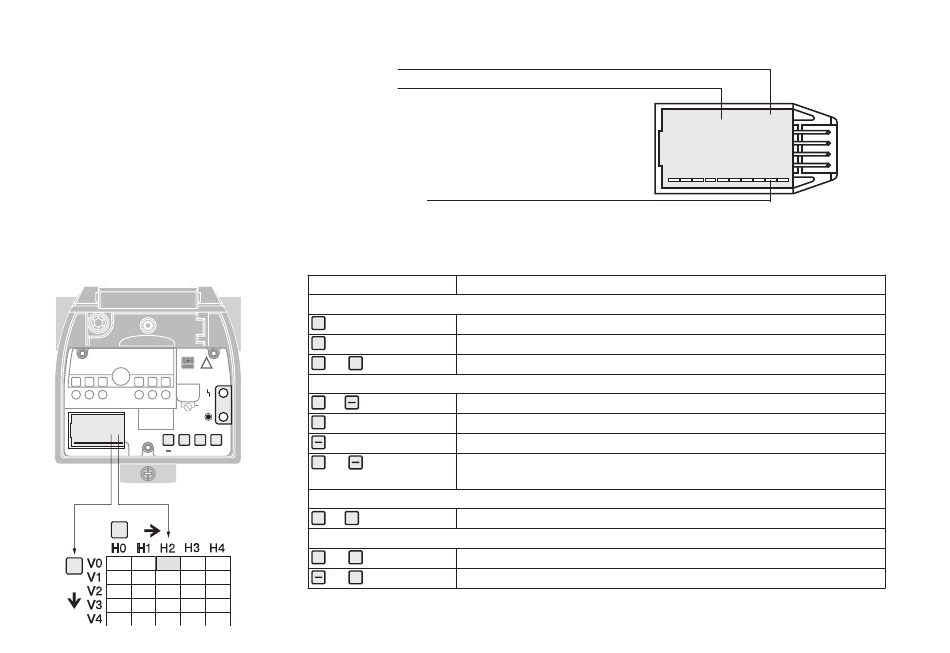

Toetsenbediening lokaal met
geplaatst display
VH-positie
Parameter
Staafdiagram:
– Display: stroom of echokwaliteit
– knippert bij storing
Bedieningstoetsen
Toetsen
Keuze van de matrixvelden
V
H
V H
en
!
Invoer parameters
+ +
of
+ +
V H
+ +
en
Bevestiging van de invoer
V H
of
Matrix vergrendelen/ontgrendelen
+ +
V
en
H
en
Displayelementen
Functie
Keuze van de verticale matrixpositie
Keuze van de horizontale matrixpositie
Terugkeer naar V0H0
Activeert de gekozen matrixpositie. De decade knippert.
Wijzigt de getalswaarde van de knipperende decade met +1.
Wijzigt de getalswaarde van de knipperende decade met –1.
Resetten de juist ingevoerde waarde terug naar de oorspronkelijke,
wanneer deze nog niet is bevestigd met V of H.
Bevestiging van de invoer en verlaten van het matrixveld
Matrix vergrendelen, in V9H9 verschijnt 9999
Matrix vrijgeven, in V9H9 verschijnt 333
V H
1.660
02
