Programmazione dell'uscita in corrente

Note per l'uscita in corrente:
• L'uscita in corrente deve essere impostata
in % o in unità di linearizzazione.
• Estensione del campo di misura: L'inizio
e il fondo scala del campo di misura
possono essere determinati a scelta ed
assegnati anche a parti determinate
dell'intero campo di misura.
• L'uscita in corrente può anche essere
invertita, in modo che il valore in V0H5 sia
maggiore di quello in V0H6. Un incremento
del valore misurato diminuisce la corrente
del segnale in uscita.
• Tempo di integrazione: Il tempo di
attenuazione causa un'attenuazione
dell'uscita in corrente e dell'indicazione del
valore misurato sul visualizzatore del
Prosonic T. Quando la superficie del liquido
non è ferma, il tempo di integrazione
consente di ottenere un'indicazione stabile.
0 s = senza attenuazione
1...255 s = con attenuazione
• Risposta in caso di malfunzionamento
4-fili
4...20 mA, 4/20 mA, 8/16 mA
–10% 2,4 mA
+110% 22 mA
• Soglia 4 mA : La soglia 4 mA serve ad
assicurare che durante la misura non si
scenda al di sotto di questo valore.
Errori e avvisi in V9H0
• E620: L'uscita in corrente è al di fuori
del campo di misura programmato
(inferiore a 3,8 mA, maggiore di 20,5 mA).
Controllare calibrazione e regolazioni
dell'uscita in corrente.
24

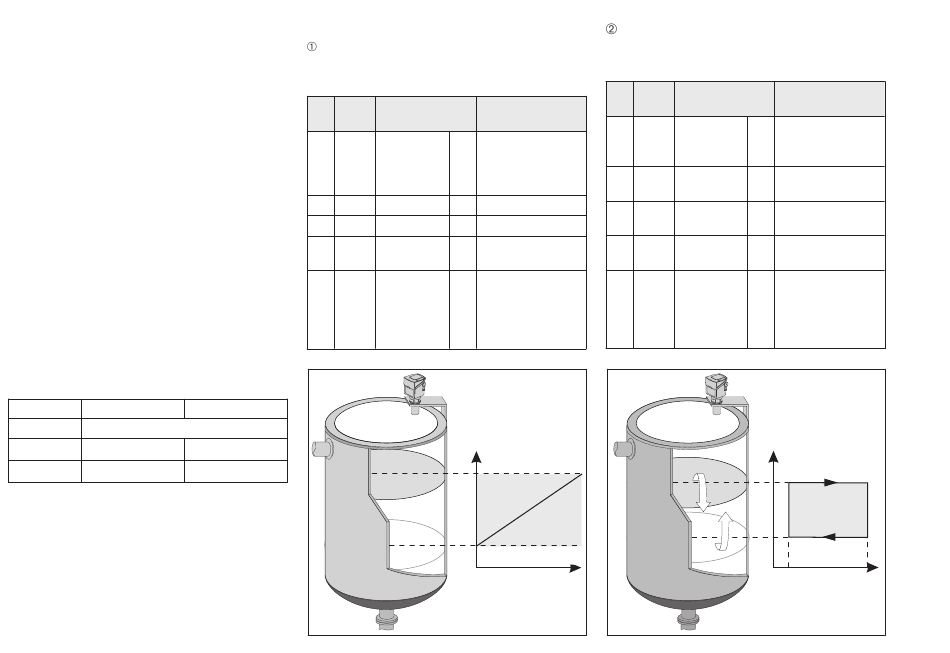

2 possibilità di misura
Uscita in corrente continua
La corrente da 4 a 20 mA è correlata ad un
campo di misura.
# VH
V8H1 ad es. 0
1
2 V0H5 ad es. 10 % H
V0H6 ad es. 90 % H
3
4 V0H4 ad es. 20 s
5 V0H7 ad es. 1
2-fili
3,8 mA
22 mA
Immissione Testo
H Uscita corrente
0: lineare 4...20 mA
1: lineare 4...20 mA
con soglia 4 mA
livello per 4 mA
livello per 20 mA
H tempo di
integrazione
H uscita con malfunz.
0: –10%
1:+110%
2: HOLD (mant.
ultimo valore mis.)
altezza
V0H6 90 %
V0H5 10 %
20 mA
4 mA
Uscita in corrente commutata
I valori di corrente 4 e 20 mA o 8 e 16 mA
sono programmati come punti di intervento.
# VH Immissione
1 V8H1 ad es. 2 H Uscita corrente
2: digitale 4/20 mA
3: digitale 8/16 mA
2 V0H5 ad es. 10 % H punto di intervento
min. 4 o 8 mA
3 V0H6 ad es. 90 % H punto di intervento
max. 20 o 16 mA
4 V0H4 ad es. 10 s H tempo di
integrazione
5 V0H7 ad es. 1 H uscita con malfunz.
0: –10%
1: +110%
2: HOLD (mant.
ultimo valore mis.)
altezza
4 mA
8 mA
Testo
V0H6 90 %
V0H5 10 %
20 mA
16 mA
