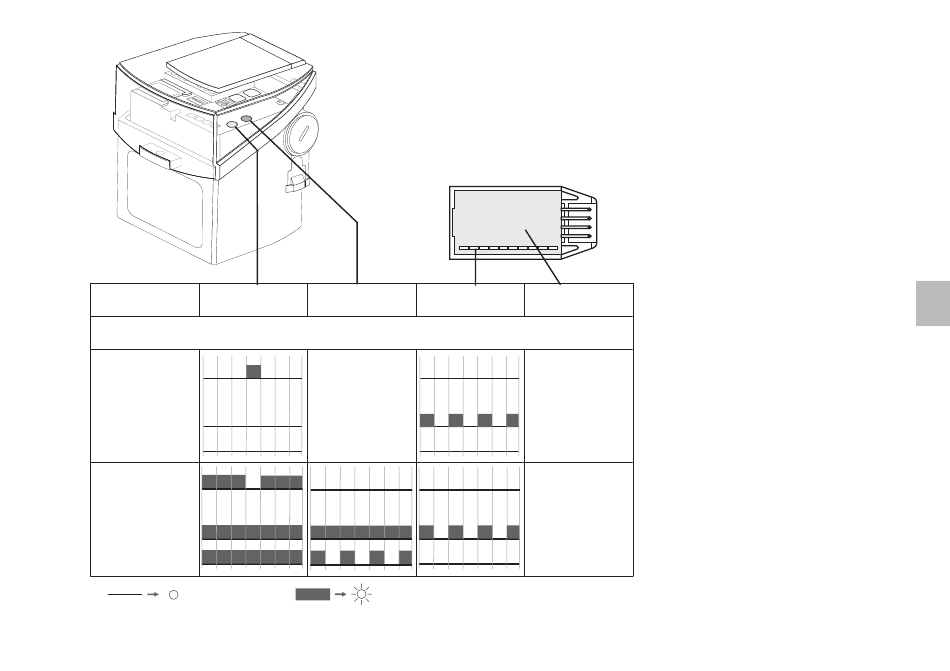

Funzione LED verde
Attenzione versione a 2 fili: A causa del consumo di potenza il LED verde non usato per
visualizzare lo stato operativo Il LED rosso non presente.
2-fili
conferma
immissione
stato di errore
– allarme
– avviso
4-fili
conferma
immissione
stato di errore
– allarme
– avviso
LED off
Endress+Hauser
E 6 2 0
LED rosso Grafico a barre
in display
LED on

Visualizzatore

Il Prosonic T distingue tra anomalie operative
che generano un allarme o un avviso
(vedere anche le "Informazioni sul punto di
misura" a pag. 28).
2-fili
Quando il Prosonic T identifica un
allarme
• il grafico a barre lampeggia, se il
V H
visualizzatore è innestato
9 0
• l'uscita in corrente assume il valore
preselezionato (–10 % = 3,8 mA, +110 %,
HOLD)
• in V9H0 viene emesse un codice di errore
Codice di errore Quando il Prosonic T identifica un avviso
• l'apparecchio continua a misurare
in V9H0?
• in V9H0 viene emesse un codice di errore
4-fili
Quando il Prosonic T identifica un
allarme
• il grafico a barre lampeggia, se il
visualizzatore è innestato
• il LED si accende
SI
• l'uscita in corrente assume il valore
SI
preselezionato (–10 % = 2,4 mA, +110 %,
HOLD)
• in V9H0 viene emesse un codice di errore
Quando il Prosonic T identifica un avviso
• il LED rosso lampeggia
• l'apparecchio continua a misurare
SI
• in V9H0 viene emesse un codice di errore
SI
i
