Cableado transversal sin acoplamiento de circuitos intermedios
Todos los contactos para la alimentación eléctrica de red y de la lógica de la conexión [X9A] y [X9C]
se cablean transversalmente. Los circuitos intermedios no se cablean transversalmente (DC+/DC-). El
primer equipo se conecta a las dos fuentes de tensión. Se pueden conectar equipos trifásicos con la
misma clase de potencia y equipos trifásicos con distintas clases de potencia. Si la alimentación de la
lógica de 24 V utilizada posee una corriente de salida nominal > 25 A, será necesario instalar una pro-
tección. Tipo de protección: fusible "de acción retardada" o interruptor automático de "característica
C"
1 2

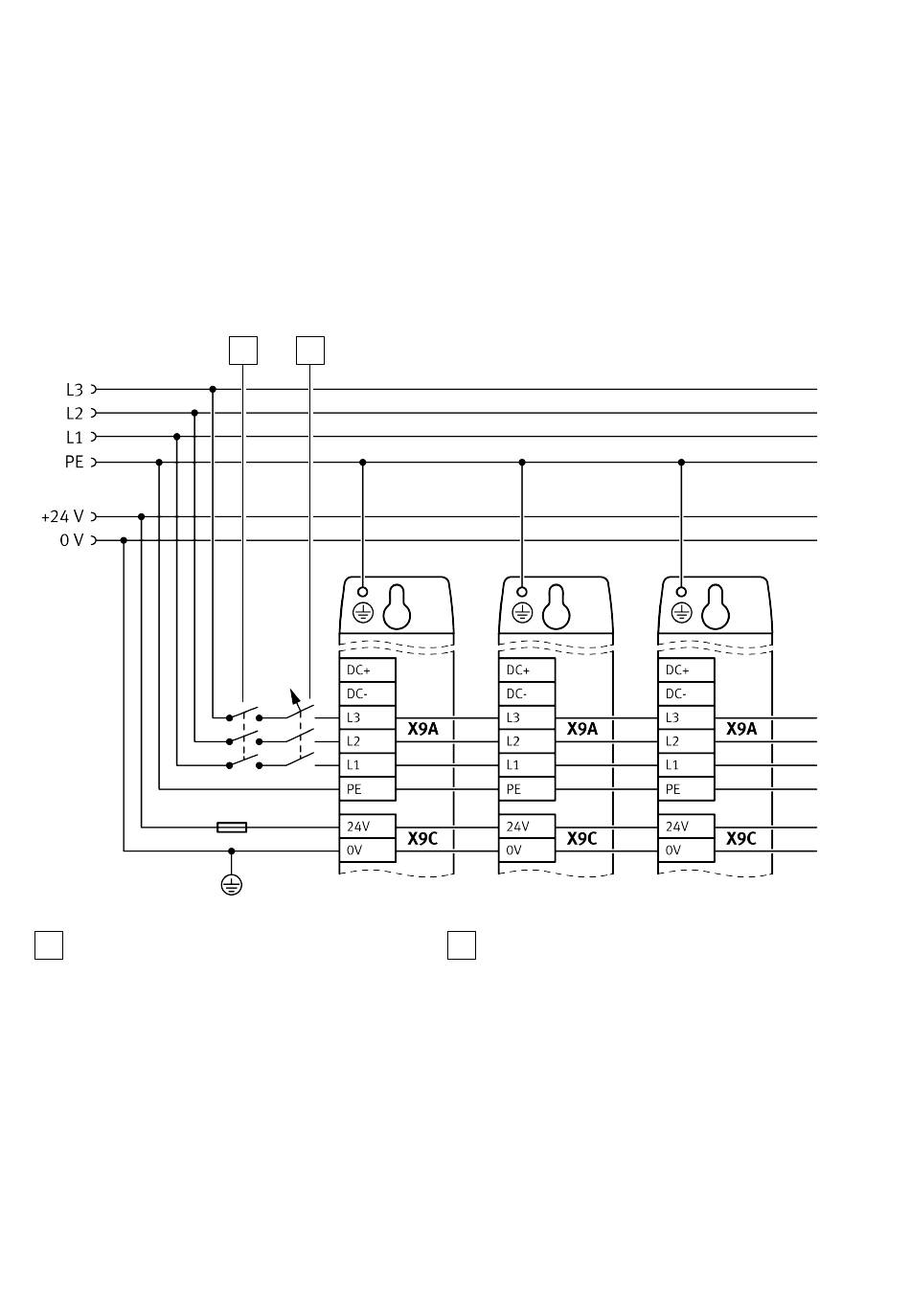

Fig. 25: Cableado transversal sin acoplamiento de circuitos intermedios (CMMT-AS-...-11A-P3)
1 2
Interruptor principal Interruptor automático
