Instalación
AIN
#AIN

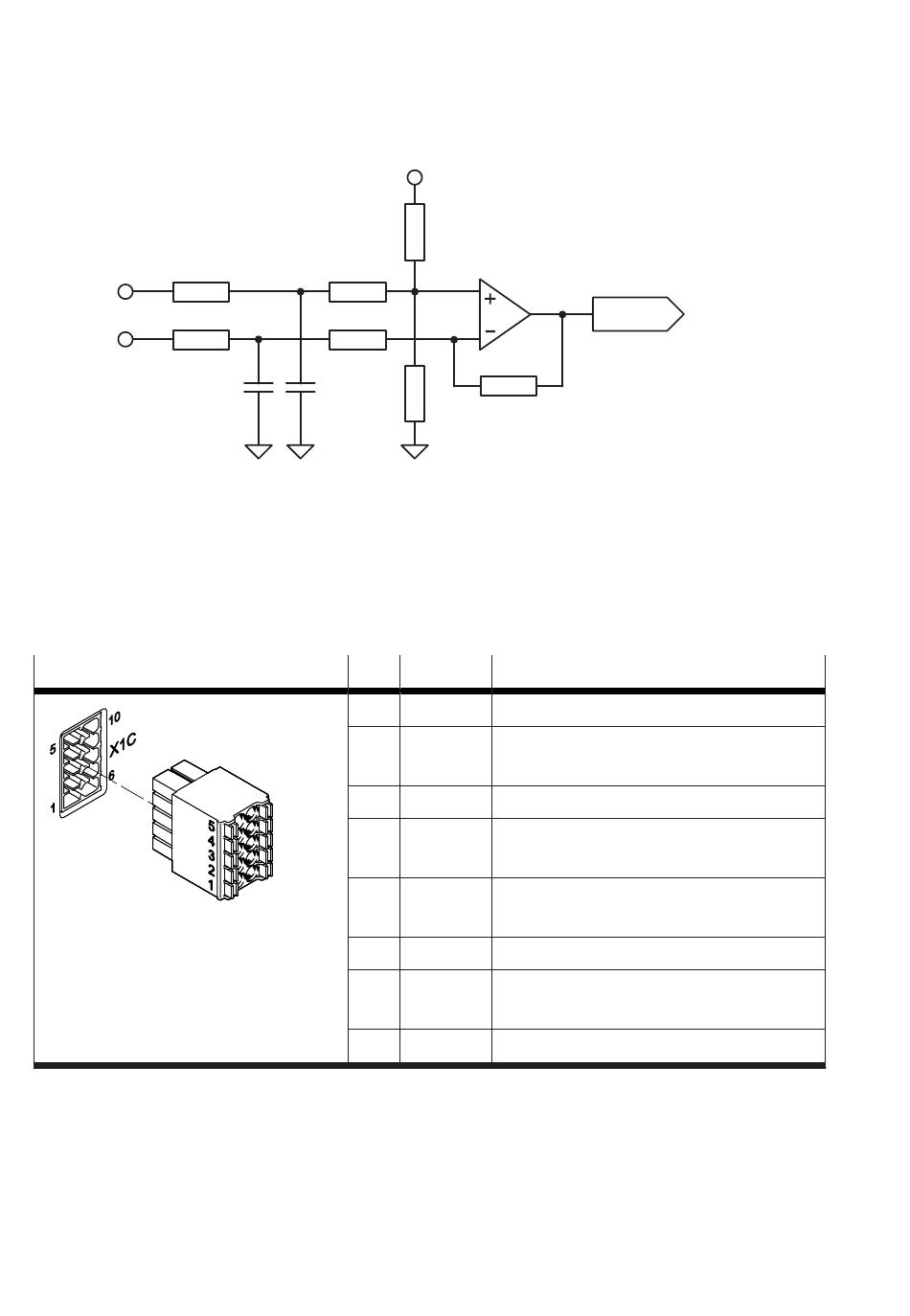

Fig. 16: Estructura interna de entrada analógica 0 (AIN0)
7.8.2

[X1C], entradas y salidas al eje

La interfaz I/O [X1C] se encuentra en la parte delantera del equipo. Esta interfaz pone a disposición
de los componentes del eje entradas y salidas funcionales y relevantes para la seguridad. La salida
BR-EXT se utiliza en combinación con la subfunción de seguridad Safe brake control è Manual
Subfunción de seguridad.
[X1C]
46
VREF
Pin Función Descripción
10 GND Potencial de referencia
9 24V Salida de alimentación eléctrica para
sensores
8 GND Potencial de referencia
7 LIM1 Entrada digital para sensor de final de
carrera 1 (lógica PNP, 24 V DC)
6 LIM0 Entrada digital para sensor de final de
carrera 0 (lógica PNP, 24 V DC)
5 GND Potencial de referencia
4 24 V Salida de alimentación eléctrica para
sensores
3 – Reservado, no conectar
Festo — CMMT-AS-C2/3/5/7/12-11A-P3-... — 2021-12e
