SPECIFICHE PER L'INSTALLAZIONE DA INCASSO

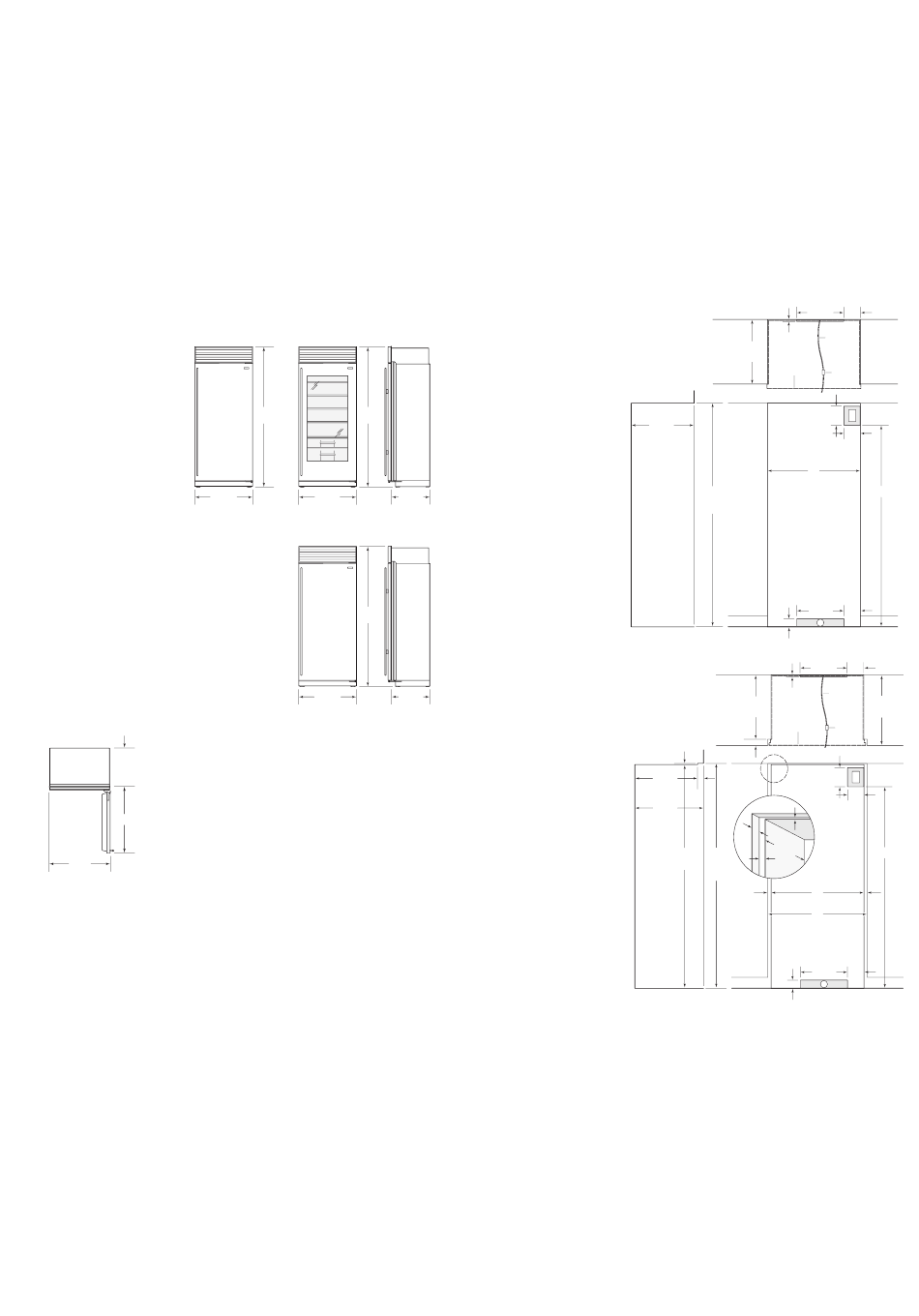

DIMENSIONI GENERALI

Modelli solo frigorifero / solo freezer
Modello ICBBI-36R Solo frigorifero
L A P
914 mm 2.138 mm 610 mm
Modello ICBBI-36RG
Solo frigorifero con porta in vetro
L A P
914 mm 2.138 mm 610 mm
Modello ICBBI-36F Solo Freezer
L A P
914 mm 2.138 mm 610 mm
914 mm
Le dimensioni delle unità potrebbero
variare di ± 3 mm.
Modello ICBBI-36R
SPAZIO PORTA
Modelli solo frigorifero / Solo freezer
A
Modello ICBBI-36R 946 mm
959 mm inserto a filo
Modello ICBBI-36RG 946 mm
959 mm inserto a filo
Modello ICBBI-36F 946 mm
959 mm inserto a filo
Gli ingombri previsti per la porta si basano
sulle dimensioni con porta e maniglia in
acciaio inossidabile.
606 mm
DIETRO IL
TELAIO
A
LARGHEZZA
DELL'UNITÀ
All manuals and user guides at all-guides.com
2.134 2.134
mm mm
914 mm 610 mm
Modello ICBBI-36RG
2.134
mm
914 mm 610 mm
Modello ICBBI-36F
Design in acciaio inossidabile.
SPECIFICHE PER L'INSTAL-
*LA STAFFA ANTIRIBALTAMENTO
LAZIONE
NON DEVE INTERFERIRE CON LA
CONDUTTURA IDRICA. PER INFORMA-
Modelli solo frigorifero /solo freezer—
ZIONI DETTAGLIATE FARE RIFERIMENTO
a sovrapposizione (non con inserto a filo)
ALLE ISTRUZIONI DI INSTALLAZIONE.
e acciaio inossidabile
FAR SPORGERE LA CONDUTTURA
IDRICA DI CIRCA 914 MM DALLA
PARETE POSTERIORE.
A
Modello ICBBI-36R 902 mm
Modello ICBBI-36RG 902 mm
Modello ICBBI-36F 902 mm
Le dimensioni sono relative al vano incasso
finito.
I modelli ICBBI-36R e ICBBI-36RG non
richiedono un allacciamento per la conduttura
idrica.
SPECIFICHE PER L'INSTAL-
*LA STAFFA ANTIRIBALTAMENTO
LAZIONE NON DEVE INTERFERIRE CON LA
CONDUTTURA IDRICA. PER INFORMA-
Modelli solo frigorifero / solo freezer—
ZIONI DETTAGLIATE FARE RIFERIMENTO
ALLE ISTRUZIONI DI INSTALLAZIONE.
applicazione con inserto a filo
**PRESUPPONE UN PANNELLO
SPESSO 19 MM.
A B
FAR SPORGERE LA CONDUTTURA
Modello ICBBI-36R 902 mm 965 mm
IDRICA DI CIRCA 914 MM DALLA
PARETE POSTERIORE.
Modello ICBBI-36RG 902 mm 965 mm
Modello ICBBI-36F 902 mm 965 mm
Le dimensioni sono relative al vano incasso
finito.
I modelli ICBBI-36R e ICBBI-36RG non
richiedono un allacciamento per la conduttura
idrica.
457 mm *
VISTA
SUPERIORE
13 mm
PROFONDITÀ
PROFILO DEL
INCASSO
MODELLO
610 mm
A SOVRAPPOSIZIONE
O IN ACCIAIO
INOSSIDABILE
POSIZIONARE L'IMPIANTO
ELETTRICO NELL'AREA
PROFONDITÀ
OMBREGGIATA
INCASSO
610 mm
A
LARGHEZZA APERTURA
ALTEZZA
APERTURA
2.127 mm
POSIZIONARE LA LINEA
DI MANDATA IDRICA
NELL'AREA OMBREGGIATA
457 mm
W
76 mm
VISTA LATERALE VISTA ANTERIORE
457 mm *
VISTA
SUPERIORE
13 mm
PROFONDITÀ
INCASSO
PROFILO DELL'AP-
610 mm
PLICAZIONE CON
INSERTO A FILO CON
PANNELLO DA 19 mm
6 mm
56 mm **
POSIZIONARE
PROFONDITÀ
L'IMPIANTO
INCASSO
ELETTRICO
610 mm
NELL'AREA
56
OMBREGGIATA
mm **
DETTAGLIO
INSERTO A FILO
PROFONDITÀ
INSERTO A FILO
665 mm 6
mm
56
mm
PROFONDITÀ
INCASSO
610 mm
ALTEZZA ALTEZZA
APERTURA INSERTO
2.127 mm 32
A FILO
mm
2.134
mm
A
32
LARGHEZZA APERTURA
B
mm
PROFONDITÀ INSERTO A FILO
POSIZIONARE LA LINEA DI
MANDATA IDRICA
NELL'AREA OMBREGGIATA
457 mm
76 mm
VISTA LATERALE VISTA ANTERIORE
152
mm
CONDUTTURA
IDRICA
VALVOLA DI
ARRESTO
E
178
mm
152
mm
1.918 mm
152
mm
152
mm
CONDUTTURA
IDRICA
PROFONDITÀ
INSERTO A FILO
665 mm
VALVOLA DI
ARRESTO
E
178
mm
152
mm
1.918 mm
32
mm
152
mm
W
49
