POWER MIG
260

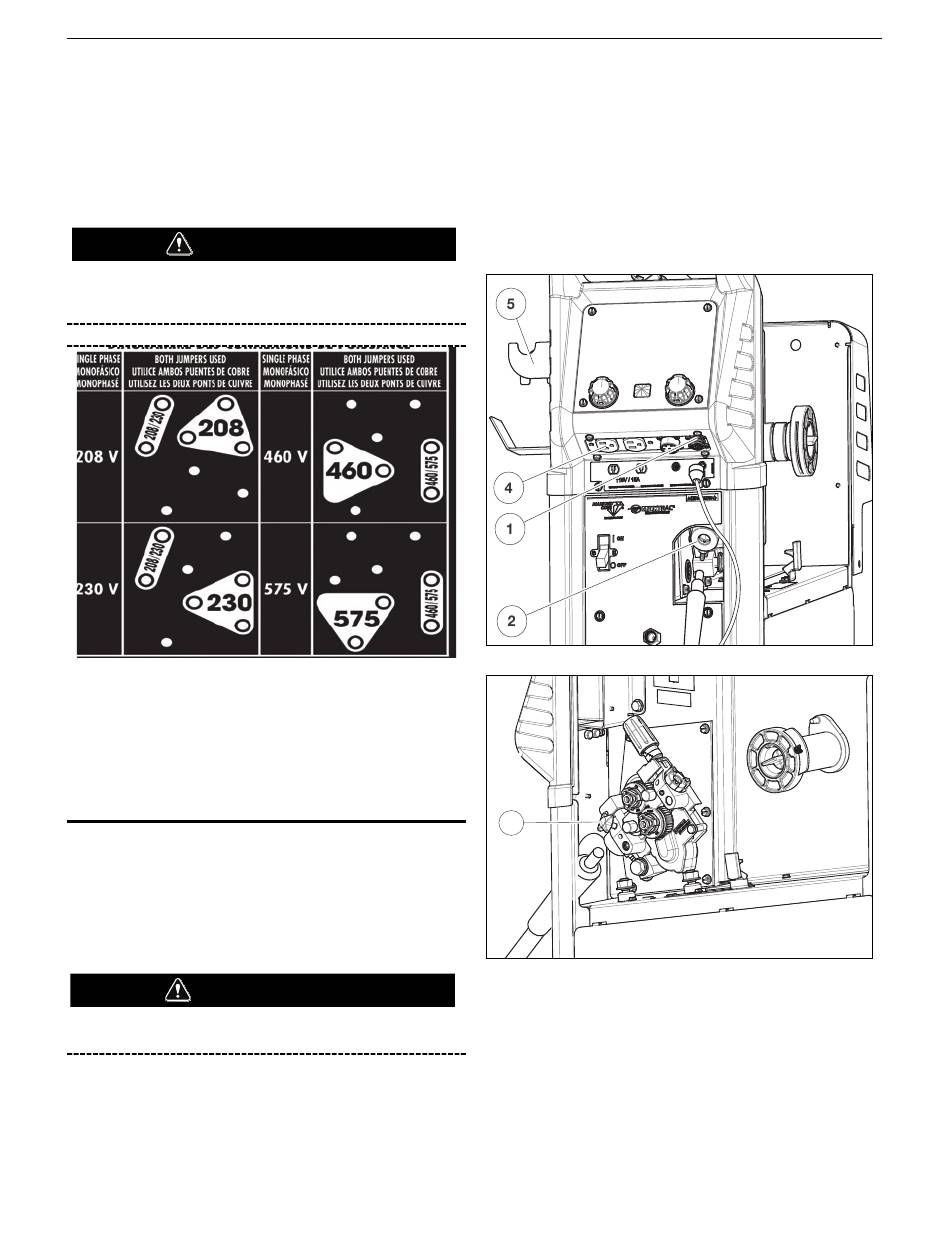

2. La Power MIG 260 tiene múltiples voltajes de entrada
especificados en la placa de identificación. La unidad se
envía conectada para el voltaje de 230. Si la soldadora
va a operarse con un voltaje de 208, deberá ser
reconectada de acuerdo con las instrucciones en la
Figura A.1. Para un voltaje mayor (460 y 575), reconecte
conforme a la Figura A.1. Instale el cable de
alimentación adecuado conforme al código eléctrico
local y nacional.
ADVERTENCIA
Asegúrese de que la alimentación esté eléctricamente
desconectada antes de remover el tornillo en la cubierta
de acceso del panel de reconexión.
FIGURA A.1
3. La POWER MIG 260 se envía con un enchufe de tres
pines Tipo 6-50N NEMA R de 10 pies y cable
conectados a la soldadora. Obtenga un receptáculo y
móntelo en un lugar adecuado. Asegúrese de que el
enchufe en el cable de alimentación conectado a la
soldadora pueda alcanzarlo. Monte con la terminal de
aterrizamiento en la parte superior para permitir que el
cable de alimentación cuelgue sin doblarse.
INSTALACIÓN DE LA PISTOLA Y CABLE
La pistola y cable Magnum
®
con la POWER MIG
®
260 están instalados de fábrica con
una guía de alambre para un electrodo de 0.9-1.1 mm (.035-
.045") y una punta de contacto de 0.9 mm (.035"). Instale la
punta de .045" (que también se proporciona) si se está
utilizando este tamaño de alambre.
ADVERTENCIA
Coloque el interruptor de encendido de la soldadora en
apagado entes de instalar la pistola y cable.
(Vea la Figura A.4)
1. Extienda el cable en forma recta.
2. Desatornille el Tornillo de Mano al frente de la unidad de
impulsión (dentro del compartimento de alimentación de
alambre - Elemento 3) hasta que la punta del tornillo ya
no salga de la apertura del Adaptador de Pistola como
se ve desde el frente de la máquina. (Vea la Figura A.4)
PRO 250L que se proporcionan
3. Inserte el extremo macho del cable de la pistola en el
Adaptador de la Pistola (Elemento 2) a través de la
apertura en el panel frontal. Asegúrese de que el
conector esté totalmente insertado y apriete el Tornillo
de Mano.
4. Conecte el Conector del Gatillo de la Pistola de la pistola
y cable al Receptáculo gemelo dentro del compartimento
localizado a la izquierda del Panel Frontal - Elemento 1.
Asegúrese de que los pines estén alineados, inserte y
apriete el anillo de retención.
FIGURA A.4
FIGURA A.5
3
La Power MIG 260 incluye un Coil Claw™ [Fig. A.4
(Elemento 5)] y portaherramienta. A fin de
remover/reposicionar el portaherramienta, retire el tornillo e
inserte. Reposicione en la ranura deseada en el soporte
superior de la botella de gas (G9040).
A-3
INSTALACIÓN
