INSTALACIÓN DE LA PISTOLA Y
CABLE
La POWER MIG® 350MP se proporciona con una
pistola Magnum 300 y un cable de 4.6m (15 pies). Se
incluyen una guía de cable Magnum para un electro-
do de 0.9-1.2 mm (.035-.045") y puntas de contacto
para 0.9mm (.035") y 1.2mm (.045") para 15 pies.
ADVERTENCIA
Apague el interruptor de encendido de la soldadora
antes de instalar la pistola y cable.
INSTALACIÓN DE LA GUÍA DE ALAMBRE E
INSTRUCCIONES DE CORTE (VEA LA FIGURA A.3)
1. Remueva la tobera de gas.
2. Remueva el difusor de gas del tubo de la pistola.
3. Coloque la pistola y cable en forma recta sobre una
superficie plana. Afloje el tornillo de fijación del
conector en la parte posterior de la pistola.
4. Inserte la Guía de Alambre sin cortar en el extremo
posterior de la pistola.
5. Coloque el buje de la Guía de Alambre en la parte
posterior de la pistola. Asegure la Guía apretando
el tornillo de fijación. No instale todavía el difusor
de gas.
6. Enderece el cable y corte la Guía a 9/16".
Remueva cualquier desecho.
7. Instale el aislador y asegure el difusor de gas en el
tubo.
ENSAMBLE DE PISTOLA Y CABLE
INSTALADO EN LA POWER MIG
1. Desatornille el tornillo estriado al frente de la
unidad del mecanismo de alimentación (dentro del
compartimiento de alimentación de alambre) hasta
que la punta del tornillo ya no haga contacto con la
apertura de la pistola, visto desde el frente de la
máquina.
CONECT
CONECTOR
OR
DEL
DEL CABLE
CABLE
METÁLICO
METÁLICO
ENSAMBLE DE LA
ENSAMBLE DE LA GUÍA DE ALAMBRE (BUJE DE LA GUÍA
A
A COLOCARSE APRETADO AL CONECTOR DE CABLE METÁLICO)
COLOCARSE
INSTALACIÓN
®

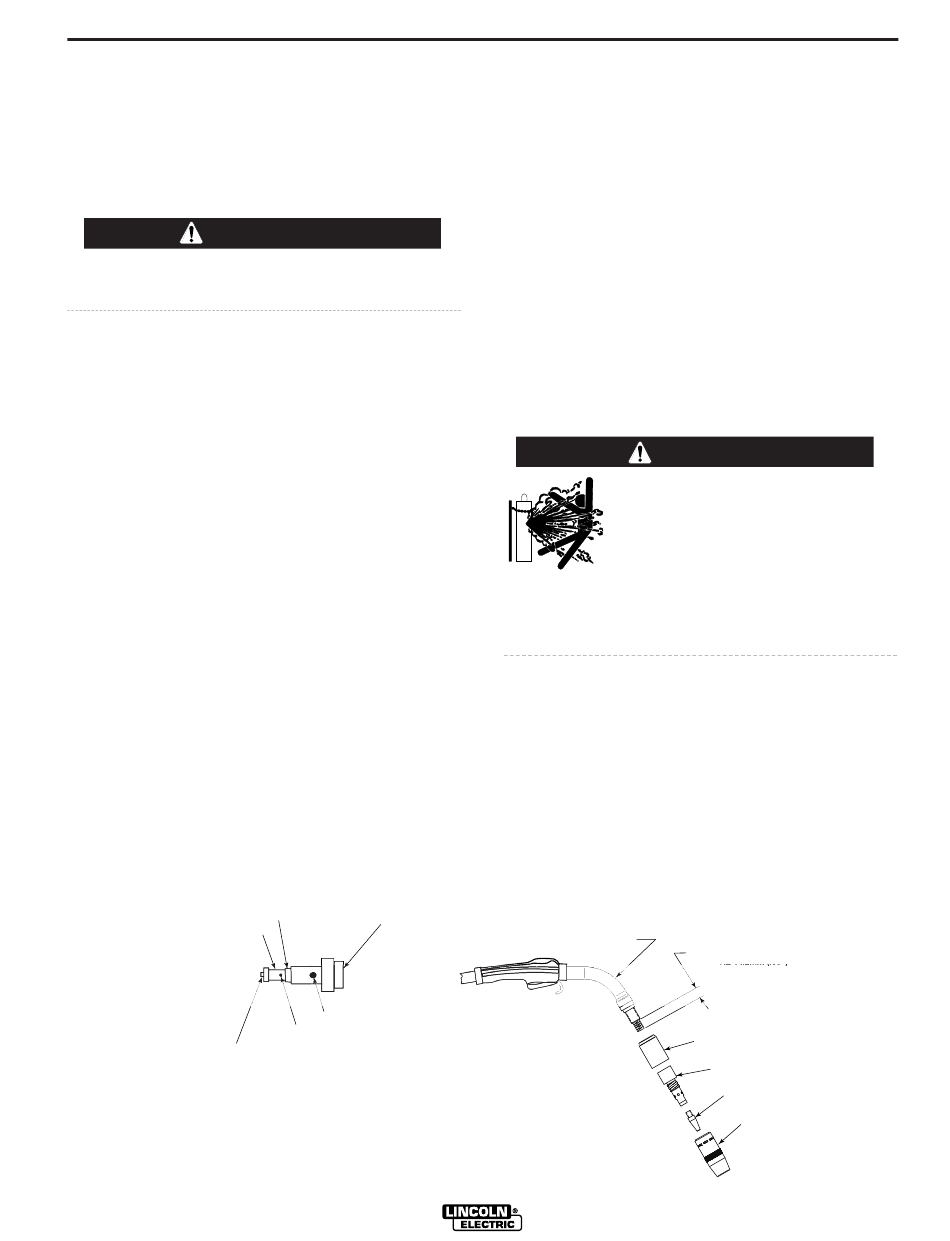

FIGURA A.3
TUBO
TUBO DE AISLAMIENTO
DE AISLAMIENT
DE AISLAMIENT
O
MANIJA DEL
MANIJA
DEL
ALIMENTADOR Y CABLE
ALIMENT
ALIMENTADOR
ADOR
Y
CABLE
CONECT
CONECTOR MOLDEADO DE GAS
OR MOLDEADO DE GAS
T
TORNILLO DE FIJACIÓN
ORNILLO DE FIJACIÓN
ORNILLO DE FIJACIÓN
GUÍA
GUÍA
DE
ALAMBRE (BUJE DE
LA
GUÍA
GUÍA
APRET
APRET
ADO
AL
CONECT
OR DE CABLE METÁLICO)
OR DE CABLE METÁLICO)
POWER MIG
2. Inserte el extremo macho del cable de la pistola en
el molde hembra a través de la apertura en el panel
frontal. Asegúrese de que el conector esté total-
mente insertado, y apriete el tornillo estriado.
3. Conecte el conector del gatillo de la pistola y cable
al receptáculo gemelo dentro del compartimiento
localizado sobre la conexión de pistola hecha en el
paso 2. Asegúrese de que las entradas estén alin-
eadas; inserte y apriete el anillo de retención.
GAS PROTECTOR
(Para Procesos de Soldadura de Arco Metálico con Gas)
El cliente deberá proporcionar un cilindro de gas pro-
tector de tipo adecuado para el proceso que se está
utilizando.
La POWER MIG® 350MP incluye de fábrica un regu-
lador de flujo de gas, para CO
argón, y una manguera de gas de entrada.
ADVERTENCIA
Si sufre algún daño, el CILINDRO
puede explotar.
• El gas bajo presión es explosivo.
Siempre conserve los cilindros de gas
en una posición vertical y encadena-
dos al carro de transporte o soporte
estacionario. Vea el Estándar Nacional
Estadounidense Z-49.1, "Seguridad en
Soldadura y Corte" publicado por la
Sociedad
Soldadura.
Instale el suministro de gas protector en la siguiente
forma:
1. Coloque el cilindro de gas en la plataforma trasera
de la POWER MIG® 350MP. Enganche la cadena
en su lugar para asegurar el cilindro a la parte pos-
terior de la soldadora..
2. Remueva el tapón del cilindro. Inspeccione las
válvulas del cilindro y regulador en busca de
roscas dañadas, suciedad, polvo, aceite o grasa.
Elimine el polvo y suciedad con un trapo limpio.
Ensamble
Ensamble
Ensamble
del T
del Tubo
del T
ubo
de la Pistola
de la Pistola
de la Pistola
350MP
®
A-4
o gas de mezcla de
2
Estadounidense
LONGITUD A CORTAR
LONGITUD A CORTAR
LONGITUD A CORTAR
DE LA GUÍA DE
DE LA GUÍA DE
DE LA GUÍA DE
ALAMBRE 14.2mm (.56")
ALAMBRE 14.2mm (.56")
ALAMBRE 14.2mm (.56")
ALAMBRE 14.2mm (.56")
ALAMBRE 14.2mm (.56")
Aislador
Aislador
Aislador
Difusor de Gas
Difusor de Gas
Difusor de Gas
Punta de Contacto
Punta de Contacto
T
Tobera de Gas
obera de Gas
de
