3.2) Гидравлическая часть
3.2.1) Схема установки
Установка должна соответствовать требованиям действующих нормативов страны установки
оборудования.
Система напора должна быть разработана таким образом, чтобы обеспечить напором
контролируемые зоны благодаря давлению в водопроводе без необходимости включения насосной
установки.
К насосной установке CPE подключается мембранный гидроаккумулятор, соответствующий
характеристикам оборудования. Начальное давление должно быть на 0,5 бара меньше пускового
давления.
Насосные установки CKE поставляются с гидроаккумулятором, который снижает изменения давления
в зоне считывания показаний датчика. Начальное давление должно быть на 0,8 бара меньше уставки
по давлению. Во избежание повреждения при транспортировке гидроаккумулятор поставляется в
разобранном виде, поэтому перед запуском необходимо его собрать.
Насосные установки должны монтироваться на фундаменте из бетона или другого материала,
который обладает достаточной массой и инерцией и препятствует передаче помех и вибраций на
оборудование. Насосная установка должна фиксироваться на этом фундаменте с помощью болтов
через отверстия в основании насосной установки.

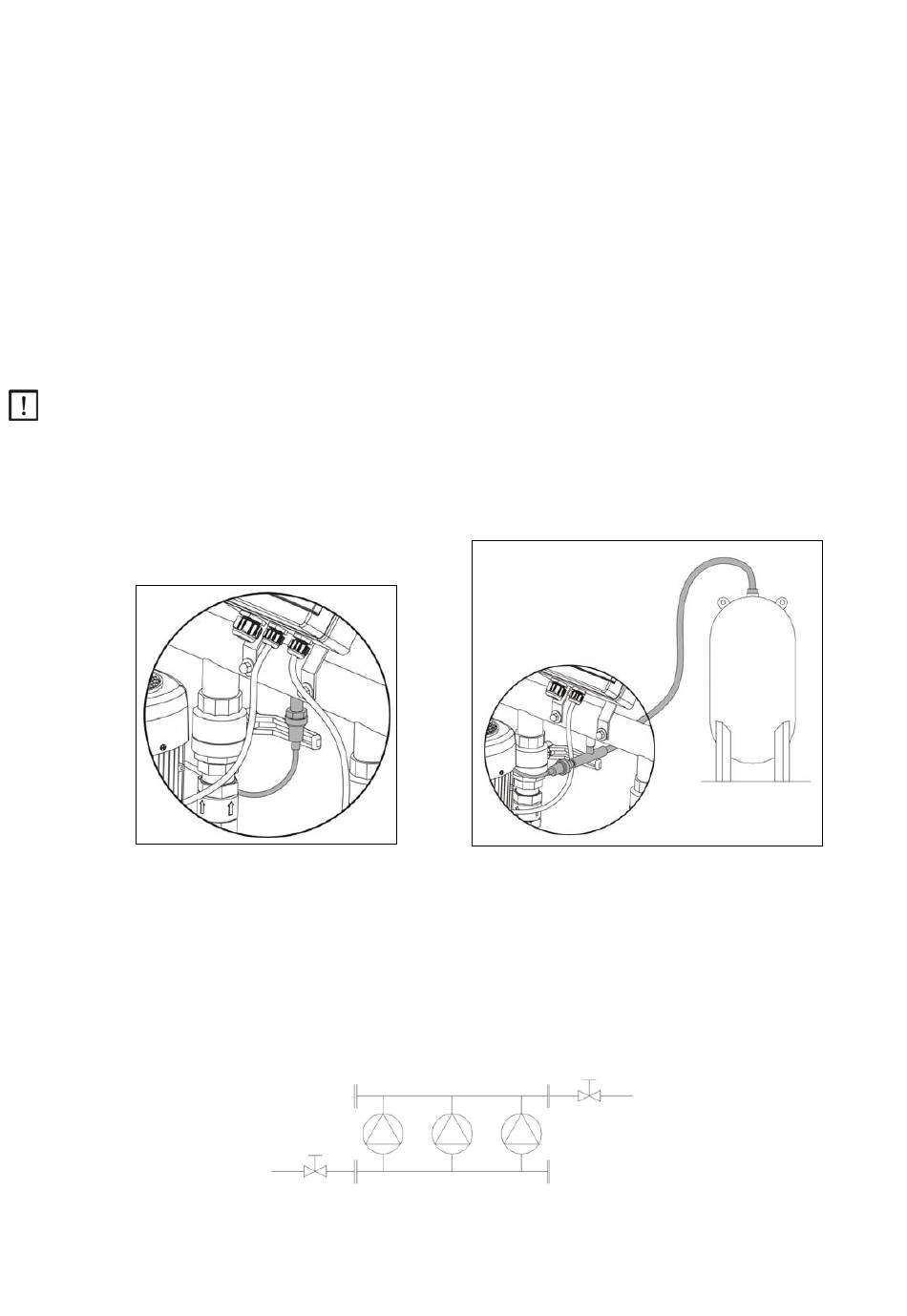

Датчик давления, входящий в комплект поставки насосной установки CKE, получает сигнал с
параметрами давления от коллектора. В насосных установках CPE датчик давления получает сигнал
от подключенного гидроаккумулятора.
CKE CPE
Между насосной установкой и фундаментом необходимо поместить подходящие амортизаторы.
На выходе из всасывающего коллектора (при наличии) и напорного коллектора необходимо
поместить гибкие вибровставки для снижения передачи помех и вибраций на протяжении
распределительной сети.
Для лучшего распределения по секторам рекомендуется разместить запорные вентили перед
всасывающим коллектором и после напорного коллектора.
Типовая установка должна иметь как минимум следующие элементы (Fig. 1):
1- Напорный коллектор.
-60-
