Conexión a X31 (RJ10 en la caja de conexiones)
ATENCIÓN
La conexión X31 ofrece una tensión de alimentación de 24 V para el funcionamiento
de las opciones conectadas.
Deterioro de las opciones conectadas con tensión nominal baja.
•
•

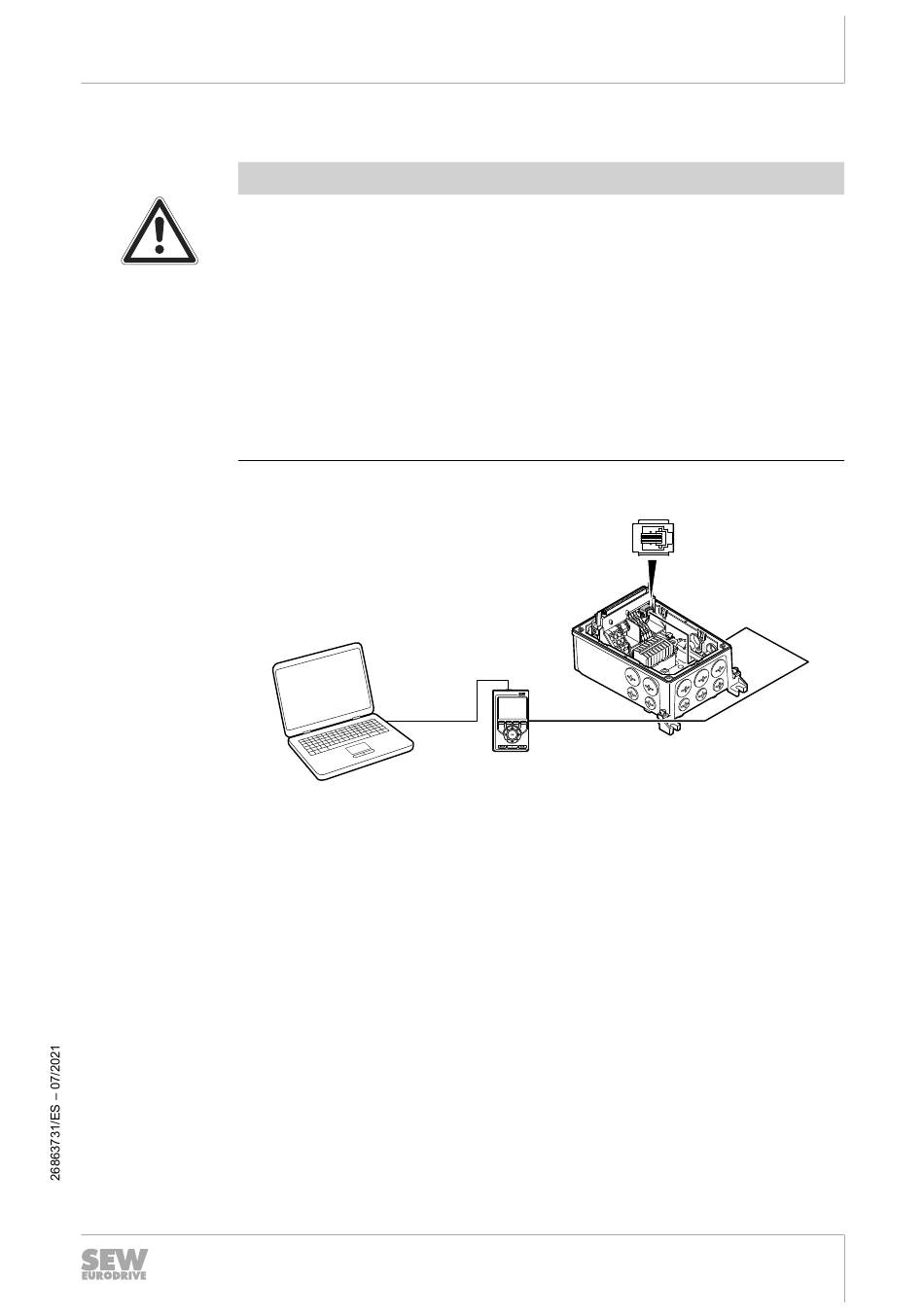

La siguiente imagen muestra la conexión del PC a la unidad:
[1]
[2]
[3]
Conecte a la conexión X31 sólo opciones con una tensión nominal de 24 V, p.
ej.:
– Adaptador de interfaz USM21A
– Consola de programación CBG..
La siguientes opciones con una tensión nominal de 5 V no se deben conectar a
la conexión X31:
– Adaptadores de interfaz USB11A, UWS11A, UWS21A
– Consolas de programación DBG.., GBG21A.
USB [1]
Cable de conexión USB-A/USB-2.0-Mini-B
(lo puede suministrar SEW-EURODRIVE, ref. de pieza: 25643517)
Consola de programación CBG21A o CBG11A
Cable de conexión Sub D9/RJ10
(lo puede suministrar SEW‑EURODRIVE, ref. de pieza: 28117832)
Instalación eléctrica
X31
[2]
[3]
